5U DWDM ऑप्टिकल ट्रांसमिशन उपकरण प्रणाली
परिचयडीडब्ल्यूडीएम / ओटीएन ट्रांसमिशन प्लेटफार्म

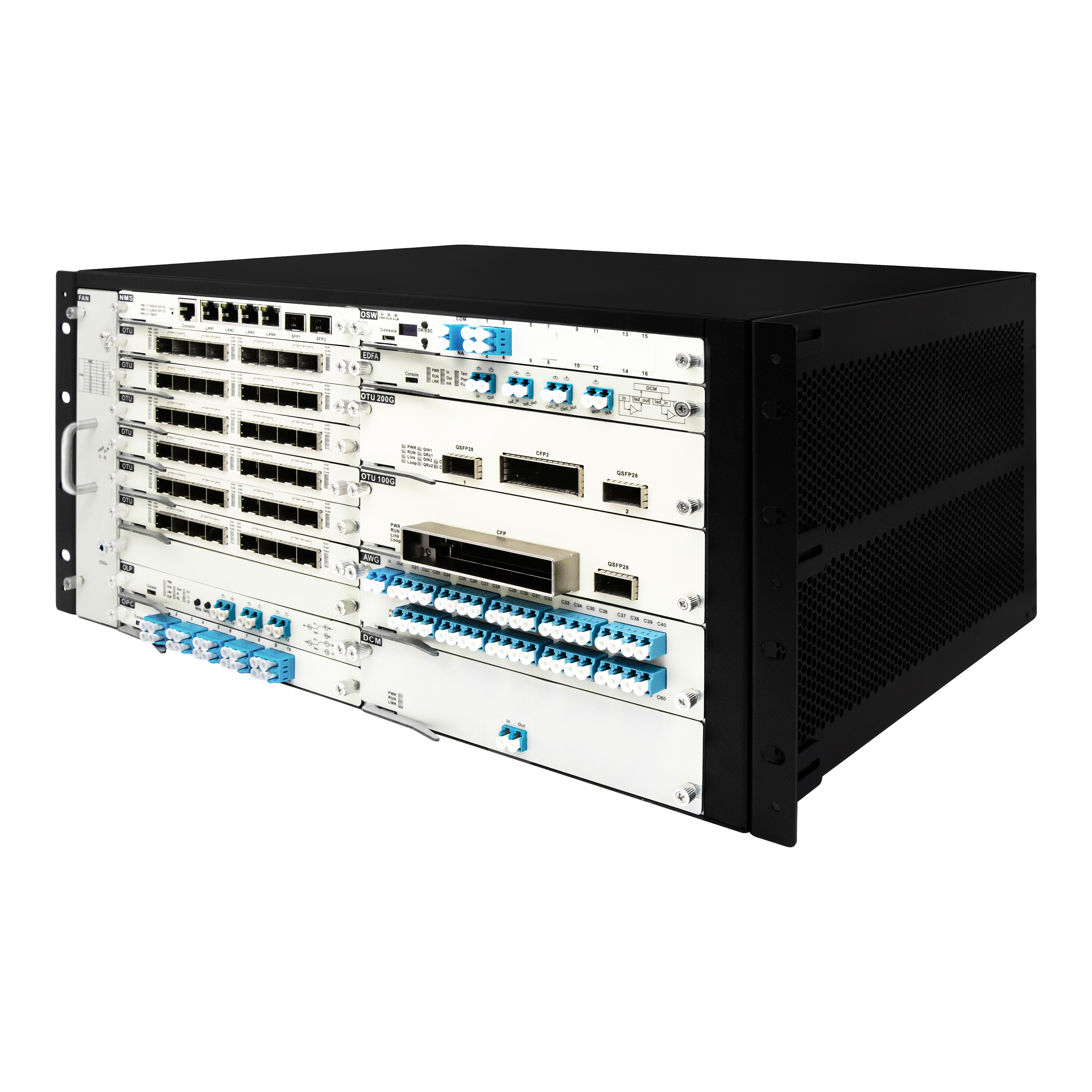

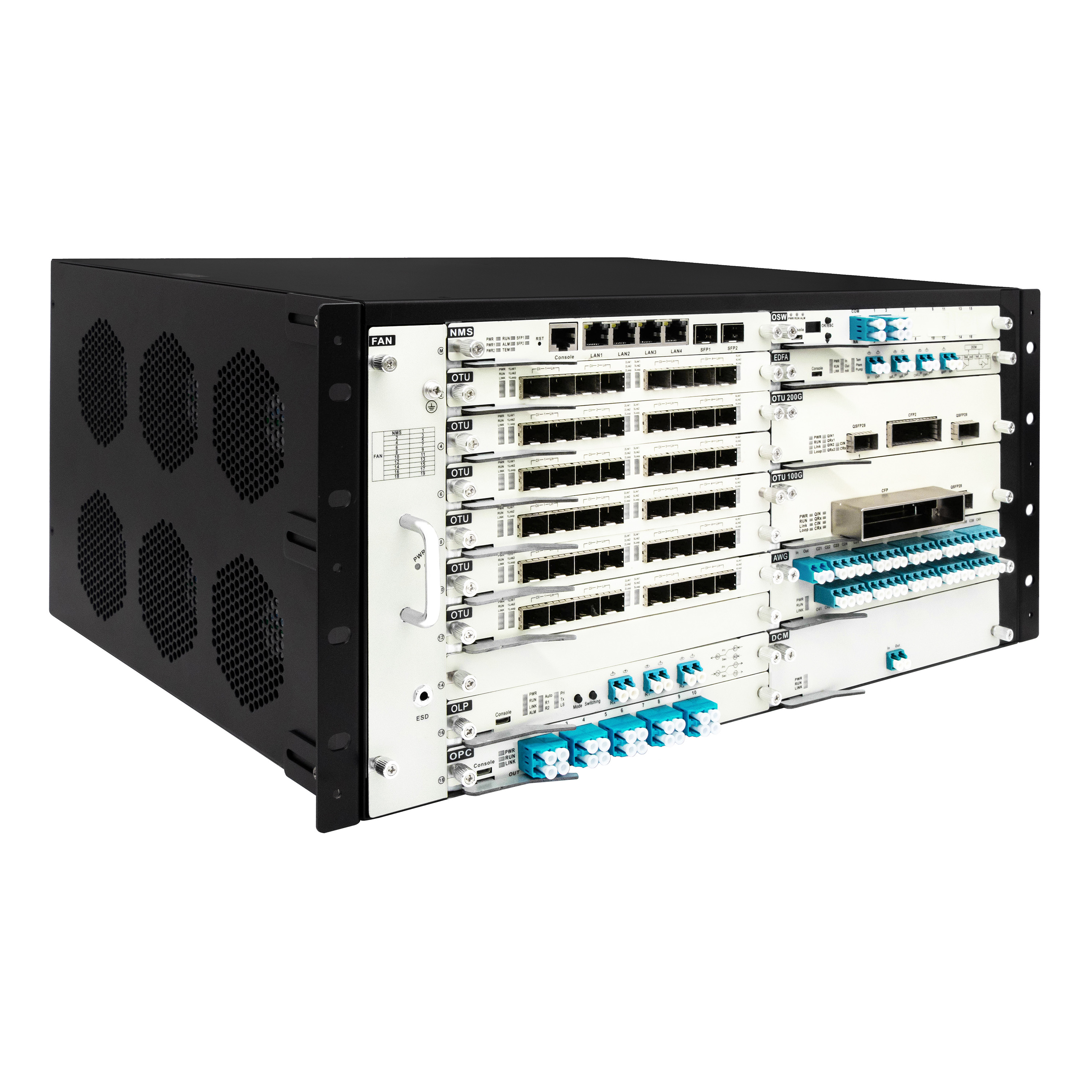

OM3800-5U को एक मानक 19 इंच 5U रैक-माउंटेड, कार्ड-इन्सर्ट संरचना के साथ डिज़ाइन किया गया है, एकल चेसिस 20 कार्यात्मक मॉड्यूल स्लॉट, 2 पावर स्लॉट और 1 प्रशंसक स्लॉट प्रदान करता है।यह सामने के पैनल फाइबर आउटलेट डिजाइन को अपनाता है, सभी ऑप्टिकल इंटरफेस और नेटवर्क प्रबंधन इंटरफेस को सामने की ओर रखने के लिए। वायु प्रवाह डिजाइन एक दाएं से बाएं वेंटिलेशन पैटर्न को अपनाता है, जिसमें चेसिस के दाईं ओर एक वायु इनलेट है।.ठंडी हवा को ठंडा करने वाली पंखे इकाई द्वारा चेसिस में खींचा जाता है, और फिर चेसिस के बाईं ओर से बाहर निकाला जाता है।

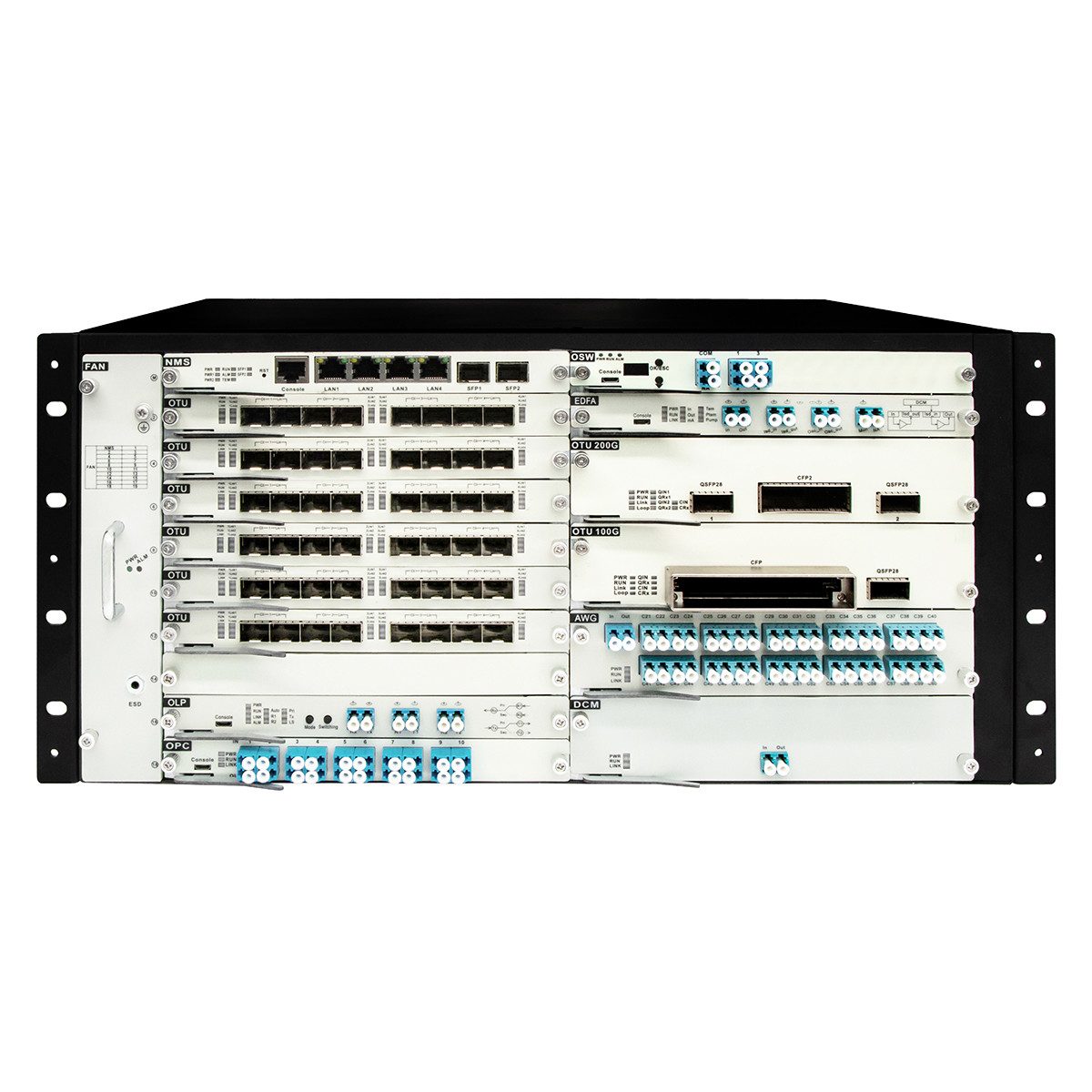

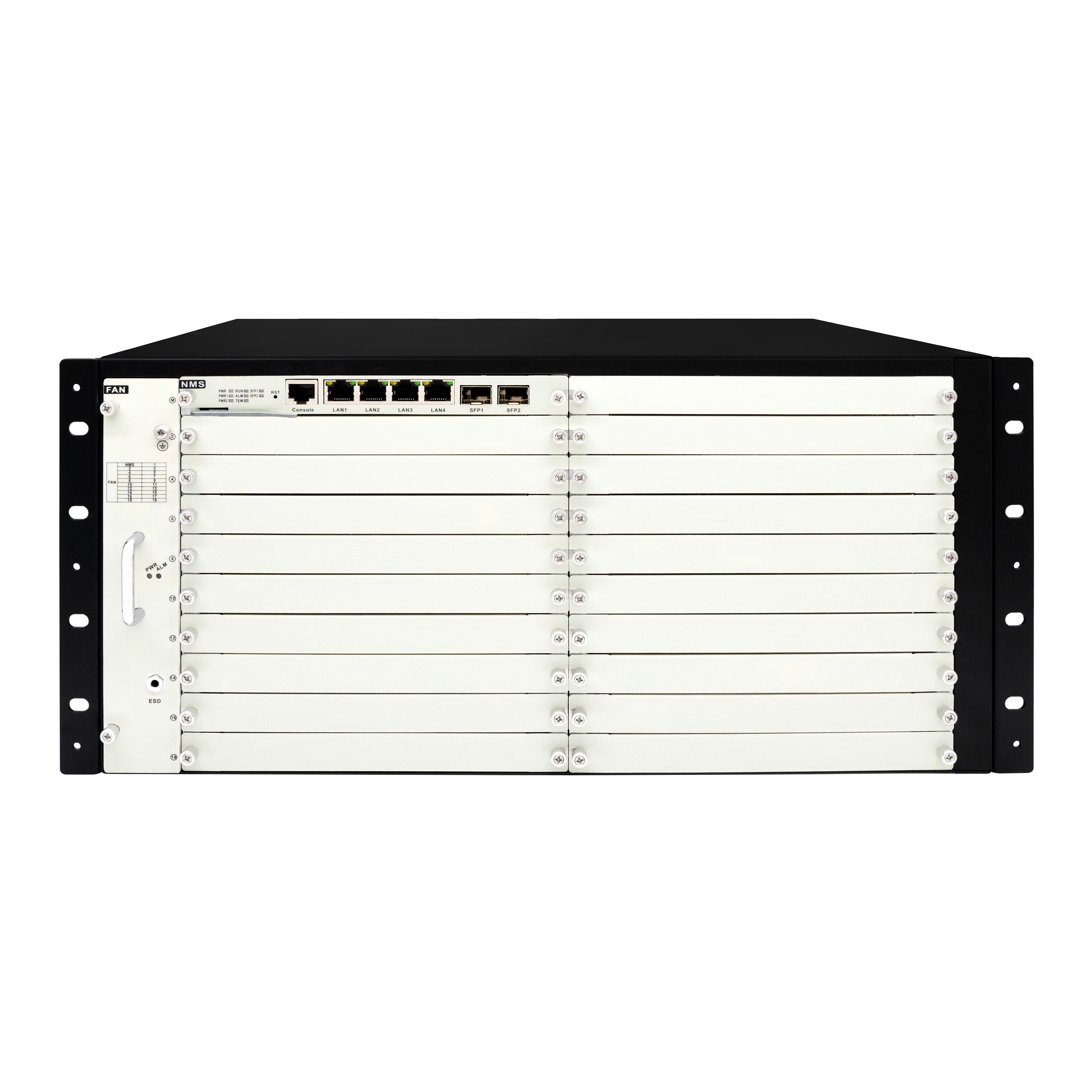

सामने का पैनल
नोटः
1. SLOT1 NMS (नेटवर्क मैनेजमेंट सिस्टम) कंट्रोल कार्ड डालने के लिए है, जबकि SLOT2 से 19 विभिन्न प्रकार के बिजनेस कार्ड को समायोजित कर सकते हैं।
2. फैन स्लॉट: चेसिस शीतलन के लिए प्रयोग किया जाता है। पीडब्ल्यूआर संकेतक चालू होने से फैन स्लॉट को सामान्य बिजली की आपूर्ति का संकेत मिलता है। यदि एएलएम लाइट लाल है, तो यह एक फैन खराबी का संकेत देता है। सामान्य रूप से, यह एक फैन की खराबी का संकेत देता है।एलएएम प्रकाश बंद होना चाहिए.
3संकेत दीपक:
- पीडब्ल्यूआरः चालू - सामान्य बिजली आपूर्ति; बंद - कोई बिजली आपूर्ति नहीं या असामान्य।
- ALM: चालू - फैन की खराबी या उच्च तापमान अलार्म; बंद - सामान्य।
रियर पैनल
1. बिजली की आपूर्ति (पीआईयू) स्लॉट डिवाइस के पीछे स्थित है, दोनों वैकल्पिक वर्तमान (एसी - एपीयू) और निरंतर वर्तमान (डीसी - डीपीयू) विकल्पों का समर्थन करता है। बिजली विन्यास 1 + 1 गर्म बैकअप है,विस्थापन प्रदान करना.
2संकेत दीपक:
- पीडब्ल्यूआर-डीसी, पीडब्ल्यूआर-एसीः चालू - सामान्य बिजली आपूर्ति; बंद - कोई बिजली आपूर्ति नहीं या असामान्य।
उत्पाद पैरामीटर
| एनअमे | Dनिबंध | |
| ट्रांसमिशन क्षमता | 96x10Gbps /96x100Gbps | |
| नेटवर्क प्रबंधन इकाई | ईएमएस नेटवर्क प्रबंधन डिस्क | |
| ओटीयू |
समर्थन 1.25G ~ 10Gbps, 100Gbps
|
|
| MUX/DEMUX | समर्थन 8ch/16ch/40ch/48ch | |
| ईडीएफए | ईडीएफए एर्बियम से युक्त फाइबर एम्पलीफायर | |
| डीसीएम | DCM:G.652/G655 फैलाव क्षतिपूर्ति फाइबर मॉड्यूल | |
| ओएलपी | ओएलपी ऑप्टिकल सुरक्षा | |
| आकार | सेवा कार्ड | 191 (डब्ल्यू) x 253 (डी) x 20 (एच) मिमी |
| 1U 4-स्लॉट चेसिस | 482.5 (डब्ल्यू) x 350 ((डी)) x 44.5 (एच) मिमी | |
| 2U 8-स्लॉट चेसिस | 482.5 (डब्ल्यू) x 350 ((डी)) x 89 (एच) मिमी | |
| 5U 20 स्लॉट चेसिस | 482.5 (डब्ल्यू) x 350 ((डी)) x 222.5 (एच) मिमी | |
| पर्यावरण | परिचालन तापमान | -10°C ~ 60°C |
| भंडारण तापमान | -40°C ~ 80°C | |
| सापेक्ष आर्द्रता | 5% ~ 95% नॉन कंडेनसिंग | |
| पावर सप्लाई मोड | दोहरी बिजली आपूर्ति, AC220V/DC-48V वैकल्पिक | |
| बिजली की खपत | 1U <120W, 2U <200W, 5U <400W | |
