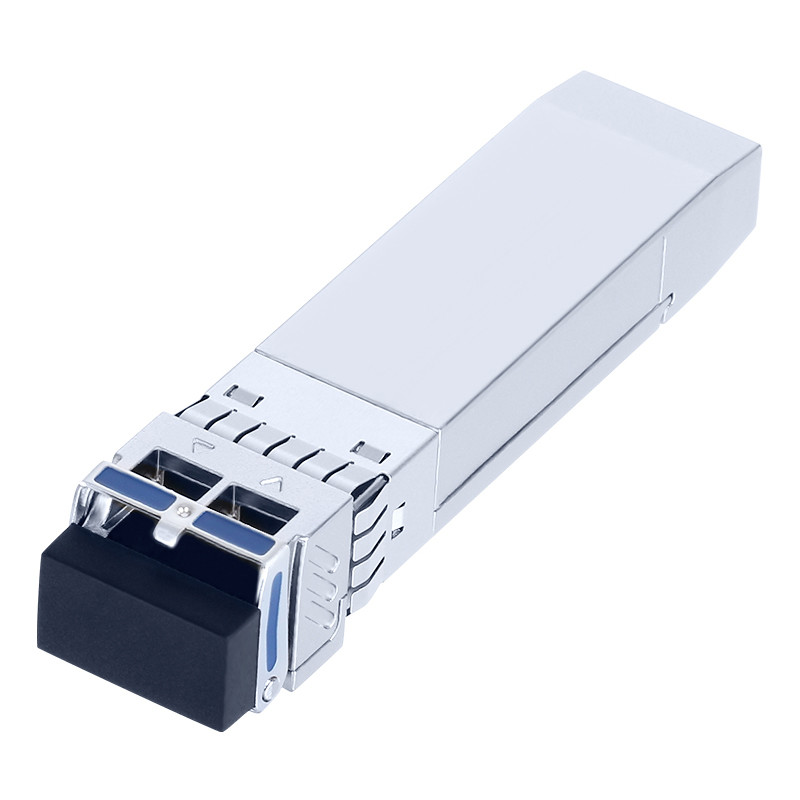

सिस्को संगत 10G SFP+ मॉड्यूल बिडी
1270nm/1330nm 10km डीडीएम एसएफपी ट्रांससीवर
एसएफपी+ ट्रांससीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो एसएमएफ के साथ 10 जीबीपीएस की डेटा दर और 10 किमी की संचरण दूरी का समर्थन करते हैं।
ट्रांसीवर में तीन भाग होते हैंः एक डीएफबी लेजर ट्रांसमीटर, एक ट्रांस-इम्पेडेंस प्रीएम्पलीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत एक पिन फोटोड।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं.
ट्रांसीवर एसएफपी मल्टी सोर्स एग्रीमेंट और एसएफएफ-8472 डिजिटल डायग्नोस्टिक्स फंक्शंस के साथ संगत हैं।
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| आपूर्ति वोल्टेज | Vcc | -0.5 | 4.5 | वी |
| भंडारण तापमान | टी | -40 | +85 | °C |
| परिचालन आर्द्रता | - | 5 | 85 | % |
अनुशंसित परिचालन वातावरण
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | |
| ऑपरेटिंग केस का तापमान | मानक | Tc | 0 | +70 | °C | |
| विस्तारित | -20 | +80 | °C | |||
| औद्योगिक | -40 | +85 | °C | |||
| विद्युत आपूर्ति वोल्टेज | Vcc | 3.135 | 3.30 | 3.465 | वी | |
| विद्युत आपूर्ति करंट | आईसीसी | 350 | mA | |||
| डेटा दर | 1.0 | 10.3 | 10.7 | जीबीपीएस | ||
ऑप्टिकल और विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | नोट्स | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1260 | 1270 | 1280 | एनएम | |||
| स्पेक्ट्रल चौड़ाई ((-20dB) | Δλ | 1 | एनएम | |||||
| साइड-मोड दमन अनुपात | SMSR | 30 | - | डीबी | ||||
| औसत आउटपुट शक्ति | पीबाहर | -5 | -1 | डीबीएम | 1 | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 3.5 | डीबी | |||||
| डेटा इनपुट स्विंग अंतर | वीIN | 180 | 850 | mV | 2 | |||
| इनपुट अंतर प्रतिबाधा | ZIN | 90 | 100 | 110 | ओ | |||
| TX अक्षम करें | अक्षम करें | 2.0 | Vcc | वी | ||||
| सक्षम करें | 0 | 0.8 | वी | |||||
| TX दोष | दोष | 2.0 | Vcc | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1320 | 1330 | 1340 | एनएम | |||
| रिसीवर संवेदनशीलता | -14.4 | डीबीएम | 3 | |||||
| रिसीवर अधिभार | 0.5 | डीबीएम | 3 | |||||
| लॉस डी-एसेर्ट | एलओएसD | -15.5 | डीबीएम | |||||
| एलओएस दावा | एलओएसए | -30 | डीबीएम | |||||
| एलओएस हाइस्टेरिसिस | 0.5 | डीबी | ||||||
| डेटा आउटपुट स्विंग अंतर | वीबाहर | 300 | 900 | mV | 4 | |||
| एलओएस | उच्च | 2.0 | Vcc | वी | ||||
| कम | 0.8 | वी | ||||||
पैकिंग
ऑर्डर करने की जानकारी
| भागएनअम्बर | उत्पाद का वर्णन |
| OSBLXG10D-23 | 1270T/1330R, 10Gbps, LC, 10km, 0°C~+70°C, डीडीएम के साथ |
| OSBLXG10DI-23 | 1270T/1330R, 10Gbps, LC, 10km, -40°C~+85°C, डीडीएम के साथ |
लाभ
1क्या आप एक निर्माता हैं?
हाँ, हमारे पास हमारी उत्पादन लाइन और आर एंड डी टीम है।
2आप मेरा आदेश कैसे भेजेंगे?
हम माल को हवा ((DHL, UPS या FEDEX) या समुद्र द्वारा भेजेंगे ((बल्क ऑर्डर के लिए)
खरीदे गए आइटमों को ग्राहक के शिपिंग खाते या स्प्रेडर के माध्यम से भेजना ठीक है।
स्थानीय सीमा शुल्क में सीमा शुल्क निकासी के लिए पहुंचने में 3 से 5 कैलेंडर दिन लगते हैं।
3एमओक्यू क्या है?
1 पीसी प्रति जोड़ी।
कई मॉडलों के लिए, हमारे पास स्टॉक है, आपके परीक्षण के लिए नमूने भेजना आसान है।
4क्या मुझे छूट मिल सकती है?
हां और यह आमतौर पर मात्रा और नमूना परीक्षण के बाद आधारित होता है।
5आपकी भुगतान शर्तें क्या हैं?
अधिकतर मामलों में हम टी/टी वायर ट्रांसफर करते हैं और शिपमेंट से पहले पूरी राशि एकत्र की जानी चाहिए।
नमूना आदेशों के लिए, हम कम प्रसंस्करण समय के लिए पेपैल भुगतान प्राप्त करते हैं।
कभी-कभी Alipay या WeChat भुगतान ठीक है, यह मामलों पर निर्भर करता है।
