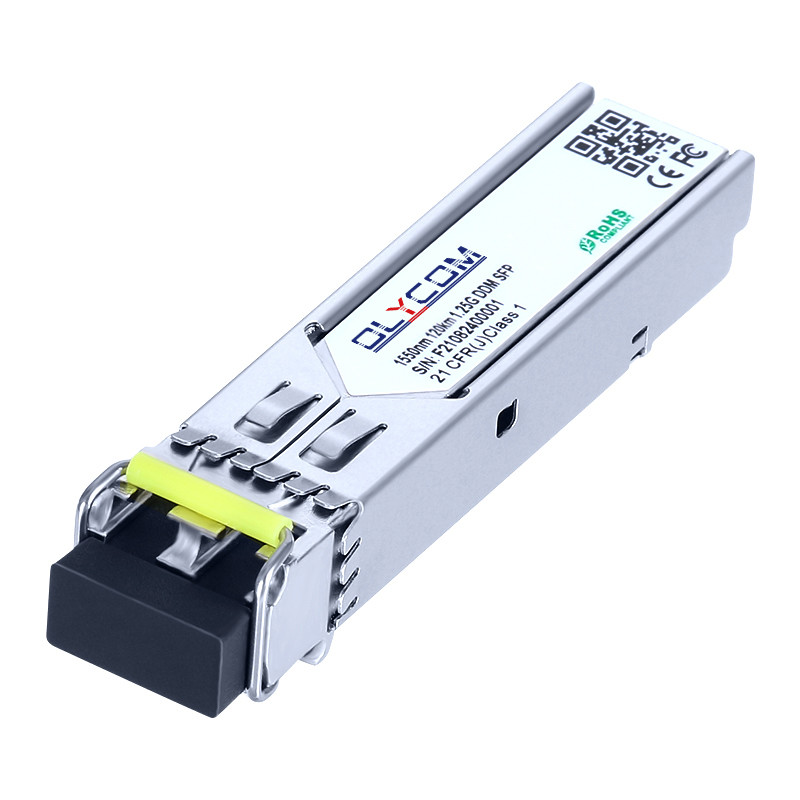

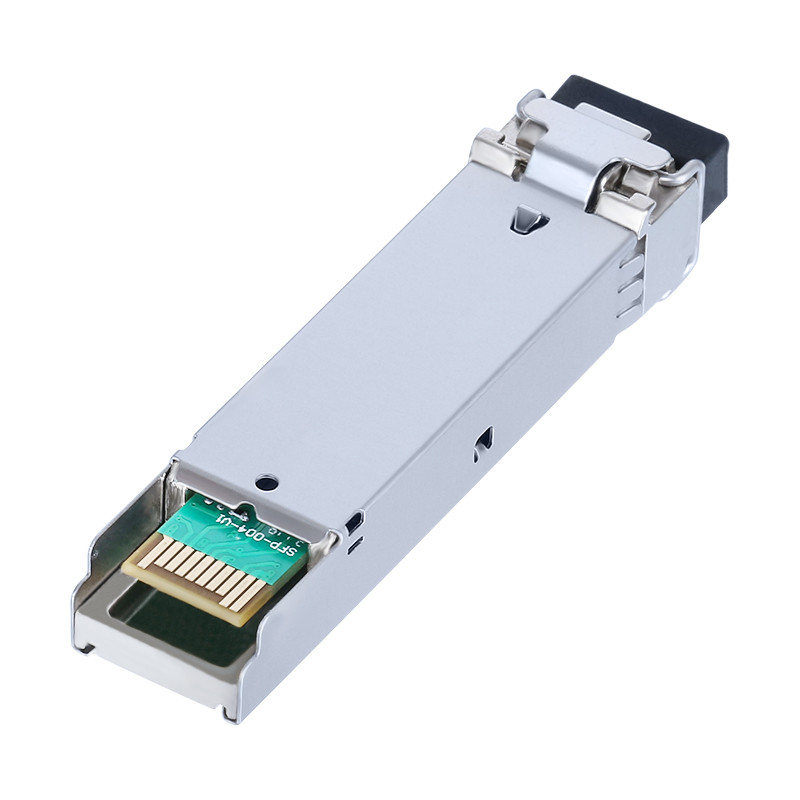

1.25G 1550nm डुप्लेक्स सिंगल मोड डुप्लेक्स 120 किमी
डीडीएम के साथ एसएफपी ट्रांसीवर एसएफपी मॉड्यूल
* 1.25Gbps तक की बिट दरों का समर्थन करता है
* गर्म-प्लग करने योग्य एसएफपी पदचिह्न
* 1550nm DFB लेजर और सुपर TIA+PIN फोटो डिटेक्टर, SMF ट्रांसमिशन के लिए 120km तक
* एकल एलसी कंटेनर के साथ एसएफपी एमएसए और एसएफएफ-8472 के अनुरूप
* RoHS के अनुरूप
* एकल +3.3V बिजली की आपूर्ति
* रीयल टाइम डिजिटल डायग्नोस्टिक निगरानी
* ऑपरेटिंग केस तापमानः
मानकः 0 से +70°C
औद्योगिकः -40 से +85°C
ट्रांससीवर कार्यात्मक आरेख
अनुशंसित परिचालन वातावरण
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | |
| ऑपरेटिंग केस का तापमान | मानक | Tc | 0 | +70 | °C | |
| विस्तारित | -20 | +80 | °C | |||
| औद्योगिक | -40 | +85 | °C | |||
| विद्युत आपूर्ति वोल्टेज | Vcc | 3.135 | 3.30 | 3.465 | वी | |
| विद्युत आपूर्ति करंट | आईसीसी | 300 | mA | |||
| डेटा दर | 0.1 | 1.25 | जीबीपीएस | |||
ऑप्टिकल और विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | नोट्स | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1530 | 1550 | 1570 | एनएम | |||
| स्पेक्ट्रल चौड़ाई ((-20dB) | Δλ | 1 | एनएम | |||||
| साइड-मोड दमन अनुपात | SMSR | 30 | - | - | डीबी | |||
| औसत आउटपुट शक्ति | पीबाहर | 1 | +5 | डीबीएम | 1 | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 9.0 | डीबी | |||||
| डेटा इनपुट स्विंग अंतर | वीIN | 180 | 1200 | mV | 2 | |||
| इनपुट अंतर प्रतिबाधा | ZIN | 90 | 100 | 110 | ओ | |||
| TX अक्षम करें | अक्षम करें | 2.0 | Vcc | वी | ||||
| सक्षम करें | 0 | 0.8 | वी | |||||
| TX दोष | दोष | 2.0 | Vcc | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1260 | 1610 | एनएम | ||||
| रिसीवर संवेदनशीलता | -28 | डीबीएम | 3 | |||||
| रिसीवर अधिभार | -1 | डीबीएम | 3 | |||||
| लॉस डी-एसेर्ट | एलओएसD | -29 | डीबीएम | |||||
| एलओएस दावा | एलओएसए | -38 | डीबीएम | |||||
| एलओएस हाइस्टेरिसिस | 0.5 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग अंतर | वीबाहर | 600 | 800 | 1000 | mV | 4 | ||
| एलओएस | उच्च | 2.0 | Vcc | वी | ||||
| कम | 0.8 | वी | ||||||
पैकिंग
ऑर्डर करने की जानकारी
| भागएनअम्बर | उत्पाद का वर्णन |
| OSPL1G80D | 1550nm, 1.25Gbps, LC, 120km, 0°C~+70°C, डीडीएम के साथ |
| OSPL1G80DI | 1550nm, 1.25Gbps, LC, 120km, -40°C~+85°C, डीडीएम के साथ |
