1+1 OLP ऑप्टिकल लाइन सुरक्षा बोर्ड

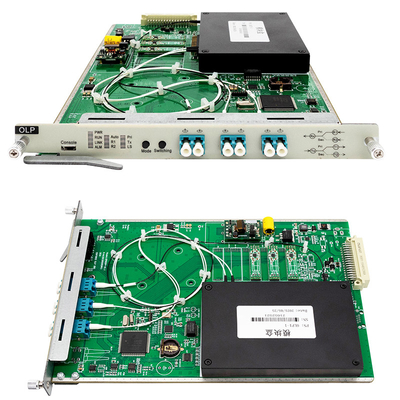

उत्पाद आरेख
| कार्य | विवरण | |
| ओएलपी मॉडल | 3800-OLP1:1A3-A0 | |
| कार्य तरंग दैर्ध्य सीमा | १२६०nm१६५०nm | |
| ओएलपी प्रकार | OLP-1:1(भेजना और प्राप्त करना चुनें) | |
| स्विच करने का समय | <35ms | |
| घाटे का परिचय | कार्य पथ | <1.3dB |
| वैकल्पिक पथ | <1.3dB | |
| मॉनिटर ऑप्टिकल पावर रेंज | -50 डीबीएम+25 डीबीएम | |
| अनुप्रयोग परिदृश्य | ऑप्टिकल लाइन सुरक्षा | |
| नेटवर्क प्रबंधन कार्य | ओएलपी ऑप्टिकल पावर की वास्तविक समय निगरानी, सक्रिय स्विचिंग शेड्यूलिंग, प्रदर्शन प्रबंधन, रूटिंग प्रबंधन और अन्य कार्यों का समर्थन करना | |
| कब्जा किए गए स्लॉट की संख्या | समर्थन OSP3800 पूर्ण श्रृंखला चेसिस, 1 स्लॉट, (0.5U) पर कब्जा कर लेता है | |
| ऑप्टिकल इंटरफेस | एलसी/यूपीसी | |
| अधिकतम बिजली की खपत | 5W | |
| एमटीबीएफ | >100,000 घंटे | |
इंटरफ़ेस और संकेतक
| इंटरफेस मार्किंग | नाम | फ़ंक्शन/लिंक |
| Rx | OLP स्थानीय आउटपुट इंटरफ़ेस | स्थानीय डिवाइस प्राप्त करने वाले पोर्ट से कनेक्ट करें |
| टि | ओएलपी स्थानीय रिसीवर इंटरफेस | स्थानीय डिवाइस ट्रांसमिशन पोर्ट से कनेक्ट करें |
| आर1 | मुख्य मार्ग प्राप्त करने वाला इंटरफ़ेस | सहकर्मी T1 से कनेक्ट करें |
| टी1 | मुख्य रूटिंग आउटपुट इंटरफ़ेस | सहकर्मी R1 से कनेक्ट करें |
| आर2 | स्टैंडबाय रूट प्राप्त करने वाला इंटरफ़ेस | सहकर्मी T2 से कनेक्ट करें |
| टी2 | स्टैंडबाय रूट आउटपुट इंटरफ़ेस | पीयर आर2 से कनेक्ट करें |
| M1/M2 | ओटीडीआर एक्सेस पोर्ट | ट्रांसमिशन मार्गों में दोषपूर्ण लाइनों का परीक्षण |
| इंटरफेस मार्किंग | नाम | विवरण |
| पीडब्ल्यूआर | ओएलपी पावर इंडिकेटर |
चालू, OLP बिजली की आपूर्ति सामान्य है बंद, बिजली की आपूर्ति विफलता |
| चलाना | ओएलपी संचालन सूचक |
चालू, ओएलपी सामान्य रूप से काम कर रहा है बंद, वहाँ एक ऑपरेटिंग विफलता है. |
| ऑटो | ओएलपी कार्य मोड संकेतक |
चालू, स्वचालित मोड में काम करना बंदः मैनुअल मोड में काम करना |
| आर1 | ओएलपी मुख्य मार्ग प्राप्त करने वाला संकेतक |
पर, रिसेप्शन सामान्य है बंद, रिसेप्शन असामान्य है |
| आर2 | ओएलपी स्टैंडबाय रूट प्राप्त करने वाला संकेत |
पर, रिसेप्शन सामान्य है बंद, रिसेप्शन असामान्य है |
| प्राई | मुख्य मार्ग कार्य सूचक | मुख्य मार्ग पर काम कर रहा है |
| टि | स्थानीय प्राप्तकर्ता सूचक |
पर, रिसेप्शन सामान्य है बंद, रिसेप्शन असामान्य है |
| एलएस | उपकरण के आंतरिक ऑप्टिकल स्रोत की कार्य स्थिति |
चालू, यह सामान्य संचालन को दर्शाता है बंद, यह असामान्यता का संकेत देता है। |
रखरखाव
उपकरण का उचित उपयोग और उचित भंडारण लंबे समय तक अच्छे प्रदर्शन संकेतकों को बनाए रख सकता है, जिससे इसका जीवनकाल बढ़ जाता है। इसलिए उचित रखरखाव आवश्यक हैः
उपकरणों को मजबूत यांत्रिक कंपन, टकराव, गिरने और अन्य यांत्रिक क्षति से बचना चाहिए। परिवहन के दौरान, अच्छी पैकेजिंग, सदमे का अवशोषण, बारिश के प्रतिरोधी,और जलरोधक उपाय.
उपकरण को नियमित रूप से साफ रखा जाना चाहिए और कार्य वातावरण में एसिड या क्षार जैसी संक्षारक गैसें नहीं होनी चाहिए।आप पानी या साबुन के पानी के साथ नम एक साफ तौलिया का उपयोग कर सकते हैं चेसिस और पैनलों को धीरे-धीरे पोंछने के लिए- सफाई के लिए अल्कोहल जैसे सॉल्वैंट्स का प्रयोग निषिद्ध है।
फाइबर ऑप्टिक केबलों को हटाने के समय, उन्हें धूल के ढक्कों से तुरंत ढक लें ताकि कठोर वस्तुओं, धूल या अन्य प्रदूषकों को फाइबर के अंत के किनारों को छूने से रोका जा सके।
ओएलपी डिस्क कार्यरत स्थिति की वास्तविक समय ऑनलाइन निगरानी
ओएलपी के वर्तमान कार्य मार्ग की वास्तविक समय ऑनलाइन निगरानी
ओएलपी के कामकाजी मोड की ऑनलाइन रीयल-टाइम निगरानी मैन्युअल या स्वचालित
ओएलपी एक्सेस साइड रिसीविंग और ट्रांसमिटिंग ऑप्टिकल पावर की ऑनलाइन रीयल-टाइम निगरानी
ओएलपी प्राथमिक और द्वितीयक रूटिंग प्रसारण और ऑप्टिकल शक्ति की वास्तविक समय निगरानी
