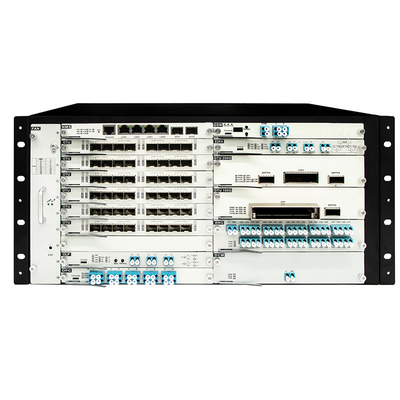

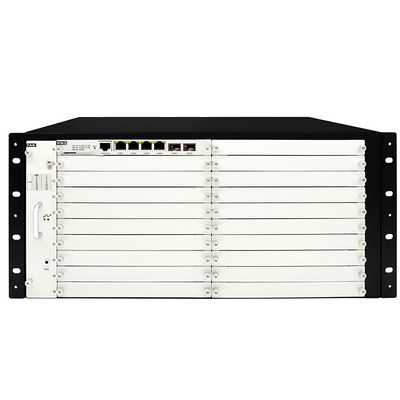

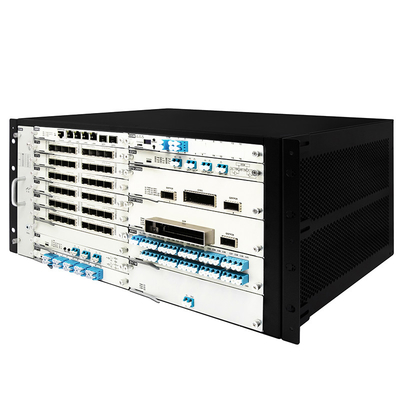

OM3800 श्रृंखला सेवा कार्ड के लिए 5U रैक ट्रांसमिशन प्लेटफार्म
उत्पाद पैरामीटर
| पैरामीटर | तकनीकी संकेत |
| स्लॉट की संख्या | 20 स्लॉटः 1 नेटवर्क प्रबंधन कार्ड स्लॉट, 19 सामान्य व्यावसायिक स्लॉट। |
| विद्युत आपूर्ति |
डीसीः-36V-72V,एसीः ((85-264) वी/5060Hz 1+1 गर्म बैकअप पावर सप्लाई के साथ वैकल्पिक वैकल्पिक धारा (AC) / सीधी धारा (DC) का समर्थन करता है। |
| पंखा | 6 उच्च-प्रदर्शन वाले, उच्च-गति वाले प्रशंसक उत्कृष्ट गर्मी अपव्यय प्रदर्शन सुनिश्चित करते हैं। |
| परिचालन तापमान | -10°C ∼60°C |
| भंडारण तापमान | -40°C~80°C |
| सापेक्ष आर्द्रता | 5%~95% गैर-संक्षेपण |
| उत्पाद आयाम | 19 5U 483 मिमी ((डब्ल्यू) × 350 मिमी ((डी) × 220 मिमी ((एच) |
उत्पाद का वर्णन
1. SLOT1 NMS (नेटवर्क मैनेजमेंट सिस्टम) कंट्रोल कार्ड डालने के लिए है, जबकि SLOT2 से 19 विभिन्न प्रकार के बिजनेस कार्ड को समायोजित कर सकते हैं।
2. फैन स्लॉट: चेसिस शीतलन के लिए प्रयोग किया जाता है। पीडब्ल्यूआर संकेतक चालू होने से फैन स्लॉट को सामान्य बिजली की आपूर्ति का संकेत मिलता है। यदि एएलएम लाइट लाल है, तो यह एक फैन खराबी का संकेत देता है। सामान्य रूप से, यह एक फैन की खराबी का संकेत देता है।एलएएम प्रकाश बंद होना चाहिए.
3संकेत दीपक:
- पीडब्ल्यूआरः चालू - सामान्य बिजली आपूर्ति; बंद - कोई बिजली आपूर्ति नहीं या असामान्य।
- ALM: चालू - फैन की खराबी या उच्च तापमान अलार्म; बंद - सामान्य।
1. बिजली की आपूर्ति (पीआईयू) स्लॉट डिवाइस के पीछे स्थित है, दोनों वैकल्पिक वर्तमान (एसी - एपीयू) और निरंतर वर्तमान (डीसी - डीपीयू) विकल्पों का समर्थन करता है। बिजली विन्यास 1 + 1 गर्म बैकअप है,विस्थापन प्रदान करना.
2संकेत दीपक:
- पीडब्ल्यूआर-डीसी, पीडब्ल्यूआर-एसीः चालू - सामान्य बिजली आपूर्ति; बंद - कोई बिजली आपूर्ति नहीं या असामान्य।
उत्पाद की विशेषताएं
आवेदन
ओलिकॉम DWDM ट्रांसमिशन समाधान
