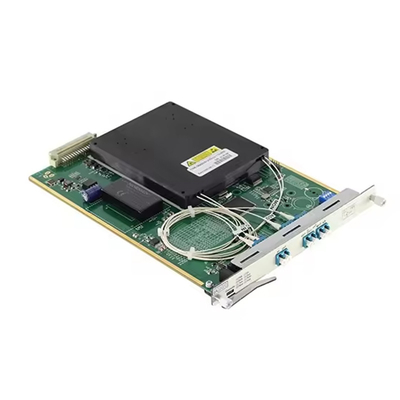

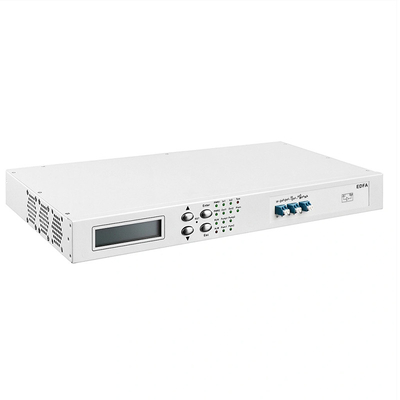

EDFA 1U रैक या कार्ड प्रकार एर्बियम डोपेड फाइबर एम्पलीफायर बोर्ड
| कार्य | विवरण | |
| कार्य तरंग दैर्ध्य सीमा | मानक प्रकारः 1529nm~1561nm विस्तारित प्रकारः 1528nm~1568nm | |
| ईडीएफए प्रकार | ओबीए पावर एम्पलीफिकेशन | ओपीए पावर एम्पलीफिकेशन |
| न्यूनतम इनपुट ऑप्टिकल पावर | -22dBm | -32dBm |
| अधिकतम आउटपुट ऑप्टिकल पावर | +20dBm | +16dBm |
| अधिकतम लाभ | 17dB | 20dB |
| शोर का आंकड़ा | <5.5dB | |
| समतलता प्राप्त करना | <1.5dB | |
| स्वामित्व वाली प्रौद्योगिकी | समर्थन लाभ लॉक, लाभ समायोज्य, क्षणिक नियंत्रण प्रौद्योगिकी, आउटपुट ऑप्टिकल शक्ति स्वचालित बंद | |
| नेटवर्क प्रबंधन कार्य |
ईडीएफए की कार्य स्थिति की वास्तविक समय निगरानी का समर्थन करना, जिसमें ऑप्टिकल शक्ति, पंपिंग, तापमान आदि शामिल हैं। समर्थन पंप बंद होने की सीमा और स्वचालित वसूली समय सेटिंग फ़ंक्शन |
|
| कब्जा किए गए स्लॉट की संख्या | समर्थन OSP3800 पूर्ण श्रृंखला चेसिस, 1 स्लॉट पर कब्जा, (0.5U) | |
| ऑप्टिकल इंटरफेस | एलसी/यूपीसी | |
| अधिकतम बिजली की खपत | 15W | |
| एमटीबीएफ | >100,000 घंटे | |
उत्पाद की विशेषताएं
(1) सी-बैंड DWDM प्रणाली ऑप्टिकल प्रवर्धन का समर्थन
(2) वैकल्पिक ओएससी सिग्नल इनपुट एम्पलीफिकेशन फ़ंक्शन का समर्थन करें
(3) समर्थन शक्ति प्रवर्धन, लाइन प्रवर्धन (द्वितीयक ऑप्टिकल प्रवर्धन), पूर्व प्रवर्धन
(4) आईपी आधारित ग्राफिकल एसएनएमपी नेटवर्क प्रबंधन का समर्थन, नेटवर्क प्रबंधन विधियां सीएलआई, वेब
(5) मॉनिटर कर सकते हैंः पंप ड्राइव वर्तमान, पंप आउटपुट शक्ति, पंप स्विच, पंप तापमान, इनपुट ऑप्टिकल शक्ति, आउटपुट ऑप्टिकल शक्ति, मॉड्यूल तापमान
(6) समायोज्य पंप स्विच, एजीसी मोड और एपीसी मोड (समायोज्य इनपुट और आउटपुट ऑप्टिकल पावर) का समर्थन करता है
(7) समर्थन ऑप्टिकल मॉनिटरिंग पोर्ट (एमओएन) ।

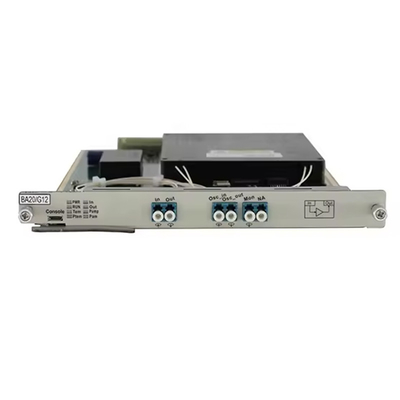

इंटरफेस परिभाषा
| इंटरफेस | पद | कार्य/वर्णन |
| अंदर | ईडीएफए इनपुट इंटरफ़ेस | छोटे संकेत के ऑप्टिकल पावर इनपुट पोर्ट |
| बाहर | ईडीएफए आउटपुट इंटरफ़ेस | ईडीएफए एम्पलीफिकेशन आउटपुट ऑप्टिकल पोर्ट |
| OSC_IN | मॉनिटरिंग चैनल इनपुट पोर्ट | नेटवर्क प्रबंधन जानकारी प्रेषित करने के लिए नेटवर्क प्रबंधन कार्ड SFP TX से लिंक करें. |
| OSC_आउट | निगरानी चैनल आउटपुट पोर्ट | नेटवर्क प्रबंधन जानकारी प्रेषित करने के लिए नेटवर्क प्रबंधन कार्ड SFP RX से लिंक करें. |
| एमओ | निगरानी बंदरगाह | ईडीएफए प्रदर्शन निगरानी इंटरफ़ेस, लिंक ओपीएम या स्पेक्ट्रोमीटर। |
सूचक का वर्णन
| इंटरफेस | पद | विवरण |
| पीडब्ल्यूआर | ईडीएफए शक्ति संकेतक | चालू, ईडीएफए बिजली की आपूर्ति सामान्य है; बंद, बिजली की आपूर्ति विफलता। |
| चलाना | ईडीएफए संचालन सूचक | चालू, EDFA सामान्य रूप से काम कर रहा है; बंद, ऑपरेशन दोषपूर्ण है। |
| अंदर | ईडीएफए इनपुट अलार्म संकेत | चालू, इनपुट असामान्य है; बंद, इनपुट सामान्य है। |
| बाहर | ईडीएफए आउटपुट अलार्म संकेत | चालू, आउटपुट असामान्य है; बंद, आउटपुट सामान्य है। |
| ताम | ईडीएफए मॉड्यूल तापमान अलार्म संकेतक | चालू, ईडीएफए मॉड्यूल का तापमान असामान्य है; बंद, मॉड्यूल का तापमान सामान्य है। |
| पीटीएम | पंप तापमान अलार्म संकेतक | चालू, पंप का तापमान असामान्य है; बंद, पंप का तापमान सामान्य है। |
| पंप | पंप चेतावनी सूचक | बंद, पंप चालू है; बंद, पंप चालू है। |
| पाम | पंप करंट अलार्म संकेतक | चालू, पंप धारा असामान्य है; बंदः पंप धारा सामान्य है। |
