2/4/8 चैनल C21~C28 ऑप्टिकल ऐड ड्रॉप मल्टीप्लेक्सर कार्ड
उत्पाद की विशेषताएं
(1) समर्थन 2/4/8 चैनल जोड़ें और छोड़ें
(2) प्लग-इन प्लेः कोई कॉन्फ़िगरेशन की आवश्यकता नहीं
(3) हरित उत्पाद: पूरी तरह से निष्क्रिय, न तो बिजली की आवश्यकता है और न ही शीतलन
(4) कम सम्मिलन हानि
2CH अधिकतम सम्मिलन हानि ≤1.5dB
4 CH अधिकतम सम्मिलन हानि ≤3dB
8CH अधिकतम सम्मिलन हानि ≤4.5dB
विनिर्देश
| कार्य | सीडब्ल्यूडीएम ओएडीएम | डीडब्ल्यूडीएम ओएडीएम | |||||||||
| चैनल संख्या | 1 | 2 | 4 | 8 | 16 | 1 | 2 | 4 | 8 | 16 | |
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 से 1620 | 1525 से 1565 | |||||||||
| व्यवसाय का प्रकार | आईटीयू-टी ग्रिड | आईटीयू-टी ग्रिड | |||||||||
| केंद्र तरंग दैर्ध्य (nm) | 20 | 0.8nm ((100GHz) | |||||||||
| चैनल सम्मिलन हानि (dB) | इनड्रॉप | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤4.5 | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤4.5 |
| जोड़--बाहर | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤4.5 | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤4.5 | |
| अंदर--बाहर | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤4.5 | ≤0.8 | ≤1.2 | ≤1.8 | ≤2.6 | ≤4.5 | |
| समतलता (dB) | आईटीयू±65 | ||||||||||
| आसन्न चैनल अलगाव (डीबी) | ≤0.5 | ||||||||||
| गैर-समीप वाली चैनल अलगाव (डीबी) | ≥30 | ||||||||||
| रिटर्न हानि (dB) | ≥40 | ||||||||||
| समतलता (dB) | ≥50 | ||||||||||
| कब्जा वाले स्लॉट की संख्या | समर्थन OSP3800 श्रृंखला चेसिस, 1 स्लॉट, (0.5U) पर कब्जा | ||||||||||
| ऑप्टिकल इंटरफेस | एलसी/यूपीसी | ||||||||||
| अधिकतम बिजली की खपत | 5W | ||||||||||
| एमटीबीएफ | >100000 घंटे | ||||||||||

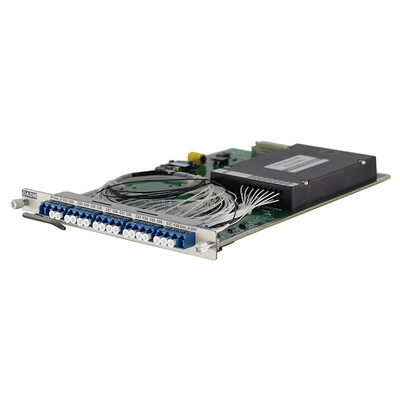

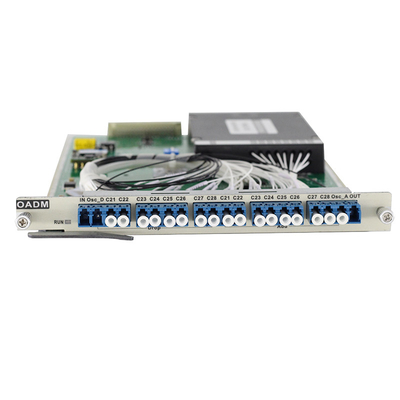

उत्पाद आरेख
परिचय
ओएडीएम बोर्ड डब्ल्यूडीएम प्रणाली का एक महत्वपूर्ण हिस्सा है।
यह ओएडीएम मॉड्यूल द्वारा ऑप्टिकल तरंग दैर्ध्य चैनल के गतिशील पुनर्गठन का एहसास कर सकता है।
यानी, it can dynamically adjust the wavelength resource and fiber path in optical path layer according to the change of traffic and demand in transmission network path and make the most effective use of network resources.
