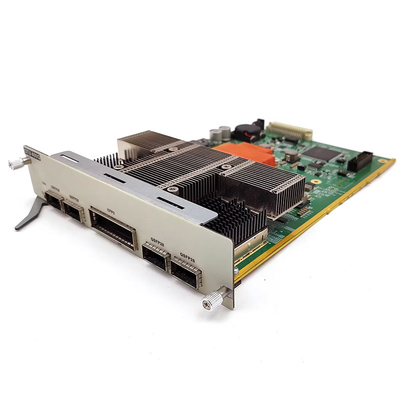

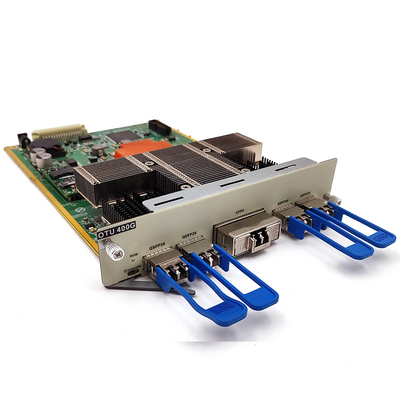

Olycom 400G Muxponder CFP 2 DWDM ऑप्टिकल ट्रांसपोर्ट यूनिट
परिचय
उत्पाद पैरामीटर
| कार्य | विवरण |
| इंटरफेस |
1. क्लाइंट-साइड इंटरफेसः 4, QSFP28 के आधार पर प्लग करने योग्य 2. लाइन साइड इंटरफेसः 1, CFP2 प्लग करने योग्य, सुसंगत PDM-QPSK पर आधारित |
| लाइन मोड | 1 400G सेवा के पारदर्शी संचरण का समर्थन करना,जो ग्राहक पक्ष पर 100G सेवा ऑप्टिकल संकेतों के 4 चैनलों को 400G दर DWDM मानक तरंग दैर्ध्य ऑप्टिकल संकेतों के 1 चैनल में परिवर्तित कर सकता है |
| पुनरावर्तक मोड | 400G तरंग दैर्ध्य विद्युत रिले का समर्थन करें |
| समर्थन व्यवसाय का प्रकार |
100GE OTU4 |
| डब्ल्यूडीएम प्रौद्योगिकी | समर्थन DWDM: सी-बैंड 50GHz 96 तरंगों ट्यून करने योग्य |
| एफईसी प्रौद्योगिकी | SDFEC का समर्थन करें |
| कब्जा किए गए स्लॉट की संख्या | समर्थन OM3800 पूर्ण श्रृंखला चेसिस, 2 स्लॉट पर कब्जा, (1U) |
| नेटवर्क प्रबंधन कार्य |
l बंदरगाह कार्यरत स्थिति की वास्तविक समय निगरानी का समर्थन करता है, जिसमें शामिल हैंः ऑप्टिकल शक्ति प्रसारित करें, ऑप्टिकल शक्ति प्राप्त करें, तापमान, आदि। l पोर्ट लूपबैक फ़ंक्शन और पोर्ट शटडाउन फ़ंक्शन का समर्थन करें |
| अधिकतम बिजली की खपत | 50W (ऑप्टिकल मॉड्यूल सहित) |
| एमटीबीएफ | >100,000 घंटे |
उत्पाद इंटरफ़ेस
| पद | इंटरफेस | विवरण |
| सीएफपी2 इंटरफेस | टि | मॉड्यूल आउटपुट ऑप्टिकल इंटरफ़ेस |
| Rx | मॉड्यूल इनपुट ऑप्टिकल इंटरफ़ेस | |
| QSFP28इंटरफेस | QSFP28 | मॉड्यूल इनपुट और आउटपुट ऑप्टिकल इंटरफ़ेस |
| इंटरफेस | पद | विवरण |
| चलाना | ओटीयू कार्ड संचालन सूचक |
चालू, ओटीयू संचालन सामान्य है बंद, ओटीयू ऑपरेशन विफलता |
| QR1 | शाखा 1 मॉड्यूल के पक्ष में प्रकाश प्राप्त करने वाला सूचक |
चालू, प्रकाश प्राप्त सामान्य है बंद, प्रकाश प्राप्त असामान्य है |
| QR2 | ब्रांच 2 मॉड्यूल साइड रिसीविंग लाइट इंडिकेटर |
चालू, प्रकाश प्राप्त सामान्य है बंद, प्रकाश प्राप्त असामान्य है |
| QR3 | शाखा 3 मॉड्यूल साइड लाइट रिसीवर इंडिकेटर |
चालू, प्रकाश प्राप्त सामान्य है बंद, प्रकाश प्राप्त असामान्य है |
| QR4 | शाखा 4 मॉड्यूल साइड लाइट रिसीवर इंडिकेटर |
चालू, प्रकाश प्राप्त सामान्य है बंद, प्रकाश प्राप्त असामान्य है |
| सीआर | लाइन साइड मॉड्यूल प्रकाश प्राप्त करने वाला संकेतक |
चालू, प्रकाश प्राप्त सामान्य है बंद, प्रकाश प्राप्त असामान्य है |
आरेख
ओटीयू कार्ड प्रबंधन इंटरफ़ेस
ओटीयू कार्ड सेटअप
1. डिवाइस प्राप्त करने की शक्ति अलार्म सीमा सेटिंग
ऑप्टिकल मॉड्यूल की प्राप्त शक्ति अलार्म सीमा नेटवर्क प्रबंधन के माध्यम से निर्धारित किया जा सकता है।डिवाइस एक अलार्म को प्रेरित करेगा और व्यवसाय को प्रभावित किए बिना रखरखाव कर्मियों को ध्यान देने के लिए सूचित करेगा
2. ALS मोड सेटिंग
ALS फ़ंक्शन नेटवर्क प्रबंधन प्रणाली के माध्यम से सेट किया जा सकता है। जब ALS फ़ंक्शन सक्षम है, तो ऑप्टिकल मॉड्यूल स्वयं प्रकाश प्राप्त नहीं कर सकता है,और साइड ऑप्टिकल मॉड्यूल स्वयं प्रकाश नहीं उत्सर्जित करता है.
