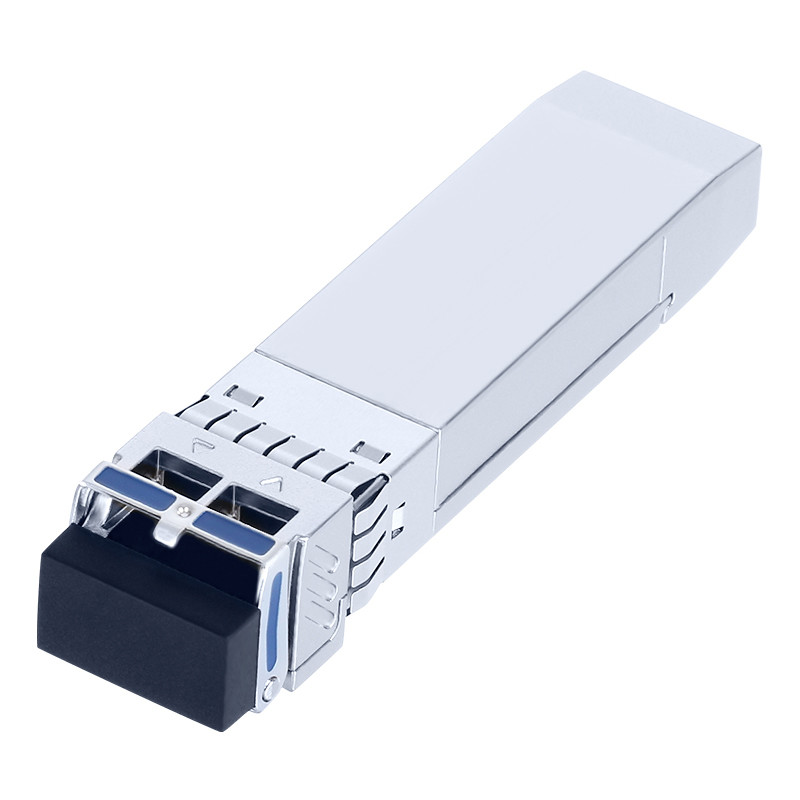

1471~1571nm CWDM 25G DDM फाइबर ऑप्टिक ट्रांससीवर
उत्पाद की विशेषताएं
ऑप्टिकल और विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | नोट्स | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | λc-6.5 | λc | λc+65 | एनएम | |||
| स्पेक्ट्रल चौड़ाई ((-20dB) | Δλ | 1 | एनएम | |||||
| साइड-मोड दमन अनुपात | SMSR | 30 | - | डीबी | ||||
| औसत आउटपुट शक्ति | पुट | -1 | +6 | डीबीएम | 1 | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 6 | डीबी | |||||
| डेटा इनपुट स्विंग अंतर | वीआईएन | 180 | 850 | mV | 2 | |||
| इनपुट अंतर प्रतिबाधा | ZIN | 90 | 100 | 110 | ओ | |||
| TX अक्षम करें | अक्षम करें | 2.0 | Vcc | वी | ||||
| सक्षम करें | 0 | 0.8 | वी | |||||
| TX दोष | दोष | 2.0 | Vcc | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1450 | 1620 | एनएम | ||||
| रिसीवर संवेदनशीलता | -14 | डीबीएम | 3 | |||||
| रिसीवर अधिभार | 2 | डीबीएम | 3 | |||||
| लॉस डी-एसेर्ट | LOSD | -15 | डीबीएम | |||||
| एलओएस दावा | लोसा | -35 | डीबीएम | |||||
| एलओएस हाइस्टेरिसिस | 0.5 | डीबी | ||||||
| डेटा आउटपुट स्विंग अंतर | वूट | 300 | 900 | mV | 4 | |||
| एलओएस | उच्च | 2.0 | Vcc | वी | ||||
| कम | 0.8 | वी | ||||||
पिन विवरण
| पिन | संकेत का नाम | विवरण | प्लग सेक. | नोट्स |
| 1 | VEET | ट्रांसमीटर ग्राउंड | 1 | |
| 2 | TX दोष | ट्रांसमीटर दोष संकेत | 3 | नोट 1 |
| 3 | विकलांग | ट्रांसमीटर अक्षम करें | 3 | नोट 2 |
| 4 | एसडीए | एसडीए सीरियल डेटा सिग्नल | 3 | |
| 5 | एससीएल | एससीएल सीरियल क्लॉक सिग्नल | 3 | |
| 6 | MOD_ABS | मॉड्यूल अनुपस्थित. मॉड्यूल के भीतर जमी हुई | 3 | |
| 7 | आरएस0 | कनेक्टेड नहीं | 3 | |
| 8 | एलओएस | सिग्नल का नुकसान | 3 | नोट 3 |
| 9 | आरएस1 | कनेक्टेड नहीं | 3 | |
| 10 | वीईईआर | रिसीवर ग्राउंड | 1 | |
| 11 | वीईईआर | रिसीवर ग्राउंड | 1 | |
| 12 | आर एंड डी- | प्राप्त डेटा आउट | 3 | नोट 4 |
| 13 | आरडी+ | प्राप्त डेटा आउट | 3 | नोट 4 |
| 14 | वीईईआर | रिसीवर ग्राउंड | 1 | |
| 15 | वीसीसीआर | रिसीवर पावर सप्लाई | 2 | |
| 16 | वीसीसीटी | ट्रांसमीटर बिजली की आपूर्ति | 2 | |
| 17 | VEET | ट्रांसमीटर ग्राउंड | 1 | |
| 18 | टीडी+ | डेटा भेजें | 3 | नोट 5 |
| 19 | टीडी- | Inv. डेटा इन ट्रांसमिट करें | 3 | नोट 5 |
| 20 | VEET | ट्रांसमीटर ग्राउंड | 1 |
आवेदन
विवरण
एसएफपी28 ट्रांससीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो एसएमएफ के साथ 25.78Gbps की डेटा दर और 10km ट्रांसमिशन दूरी का समर्थन करते हैं।
ट्रांसीवर में तीन भाग होते हैंः एक कूल्ड ईएमएल लेजर ट्रांसमीटर, एक ट्रांस-इम्पेडेंस प्रीएम्पलीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत एक पिन फोटोड।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं.
ट्रांसीवर एसएफपी मल्टी सोर्स एग्रीमेंट और एसएफएफ-8472 डिजिटल डायग्नोस्टिक्स फंक्शन के साथ संगत हैं।
आयाम
ऑर्डर करने की जानकारी
| भाग संख्या | उत्पाद का वर्णन |
| OSPLTG10D-Cxx | 1471~1571nm CWDM, 25.78Gbps,10km, DDM, 0°C~+70°C |
| λC तरंग दैर्ध्य गाइड | ||||||||
| कोड | λC | इकाई | कोड | λC | इकाई | कोड | λC | इकाई |
| 47 | 1471 | एनएम | 51 | 1511 | एनएम | 55 | 1551 | एनएम |
| 49 | 1491 | एनएम | 53 | 1531 | एनएम | 57 | 1571 | एनएम |
