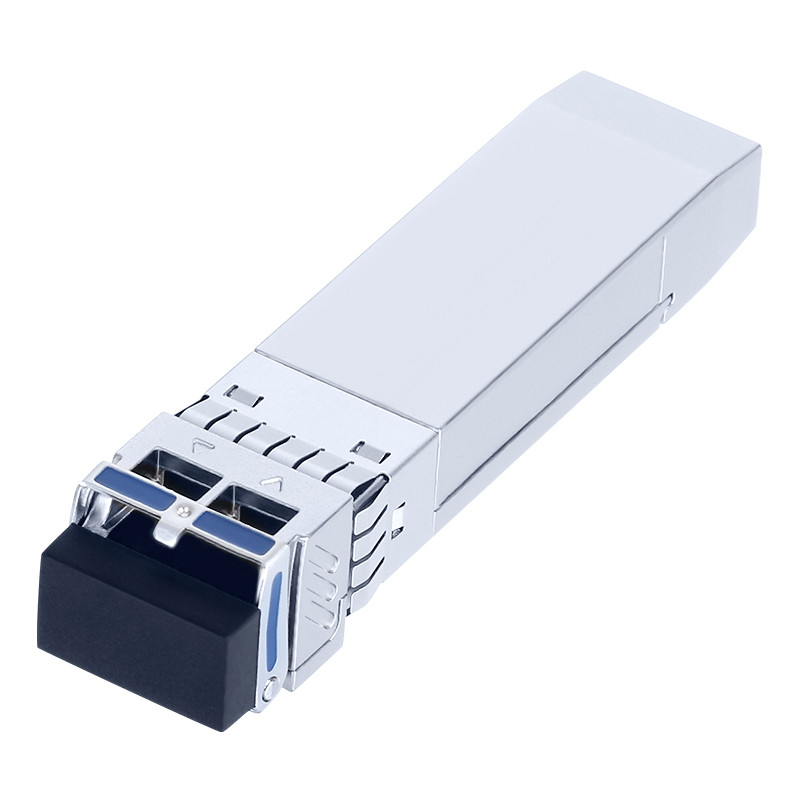

1471~1571nm CWDM 25G DDM फाइबर ऑप्टिक ट्रांसीवर
उत्पाद की विशेषताएँ
ऑप्टिकल और इलेक्ट्रिकल विशेषताएँ
| पैरामीटर | प्रतीक | न्यूनतम | विशिष्ट | अधिकतम | इकाई | नोट्स | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | λc-6.5 | λc | λc+6.5 | nm | |||
| स्पेक्ट्रल चौड़ाई(-20dB) | Δλ | 1 | nm | |||||
| साइड-मोड सप्रेशन रेशियो | SMSR | 30 | - | dB | ||||
| औसत आउटपुट पावर | Pout | -1 | +6 | dBm | 1 | |||
| एक्सटिंक्शन रेशियो | ER | 6 | dB | |||||
| डेटा इनपुट स्विंग डिफरेंशियल | VIN | 180 | 850 | mV | 2 | |||
| इनपुट डिफरेंशियल इम्पीडेंस | ZIN | 90 | 100 | 110 | Ω | |||
| TX डिसेबल | डिसेबल | 2.0 | Vcc | V | ||||
| इनेबल | 0 | 0.8 | V | |||||
| TX फॉल्ट | फॉल्ट | 2.0 | Vcc | V | ||||
| नॉर्मल | 0 | 0.8 | V | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1450 | 1620 | nm | ||||
| रिसीवर सेंसिटिविटी | -14 | dBm | 3 | |||||
| रिसीवर ओवरलोड | 2 | dBm | 3 | |||||
| LOS डी-असर्ट | LOSD | -15 | dBm | |||||
| LOS असर्ट | LOSA | -35 | dBm | |||||
| LOS हिस्टैरिसीस | 0.5 | dB | ||||||
| डेटा आउटपुट स्विंग डिफरेंशियल | Vout | 300 | 900 | mV | 4 | |||
| LOS | हाई | 2.0 | Vcc | V | ||||
| लो | 0.8 | V | ||||||
पिन विवरण
| पिन | सिग्नल का नाम | विवरण | प्लग अनुक्रम। | नोट्स |
| 1 | VEET | ट्रांसमीटर ग्राउंड | 1 | |
| 2 | TX फॉल्ट | ट्रांसमीटर फॉल्ट इंडिकेशन | 3 | नोट 1 |
| 3 | TXDISABLE | ट्रांसमीटर डिसेबल | 3 | नोट 2 |
| 4 | SDA | SDA सीरियल डेटा सिग्नल | 3 | |
| 5 | SCL | SCL सीरियल क्लॉक सिग्नल | 3 | |
| 6 | MOD_ABS | मॉड्यूल अनुपस्थित। मॉड्यूल के भीतर ग्राउंडेड | 3 | |
| 7 | RS0 | कनेक्टेड नहीं है | 3 | |
| 8 | LOS | सिग्नल का नुकसान | 3 | नोट 3 |
| 9 | RS1 | कनेक्टेड नहीं है | 3 | |
| 10 | VEER | रिसीवर ग्राउंड | 1 | |
| 11 | VEER | रिसीवर ग्राउंड | 1 | |
| 12 | RD- | इनवर्टेड। प्राप्त डेटा आउट | 3 | नोट 4 |
| 13 | RD+ | प्राप्त डेटा आउट | 3 | नोट 4 |
| 14 | VEER | रिसीवर ग्राउंड | 1 | |
| 15 | VCCR | रिसीवर पावर सप्लाई | 2 | |
| 16 | VCCT | ट्रांसमीटर पावर सप्लाई | 2 | |
| 17 | VEET | ट्रांसमीटर ग्राउंड | 1 | |
| 18 | TD+ | ट्रांसमिट डेटा इन | 3 | नोट 5 |
| 19 | TD- | इनवर्टेड। ट्रांसमिट डेटा इन | 3 | नोट 5 |
| 20 | VEET | ट्रांसमीटर ग्राउंड | 1 |
एप्लीकेशन
विवरण
SFP28 ट्रांसीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो 25.78Gbps की डेटा दर और SMF पर 10km ट्रांसमिशन दूरी का समर्थन करते हैं।
ट्रांसीवर में तीन खंड होते हैं: एक कूल्ड EML लेजर ट्रांसमीटर, एक ट्रांस-इम्पीडेंस प्रीएम्प्लीफायर (TIA) और MCU कंट्रोल यूनिट के साथ एकीकृत एक PIN फोटोडायोड। सभी मॉड्यूल क्लास I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
ट्रांसीवर SFP मल्टी-सोर्स एग्रीमेंट और SFF-8472 डिजिटल डायग्नोस्टिक फ़ंक्शंस के साथ संगत हैं।
आयाम
ऑर्डरिंग जानकारी
| भाग संख्या | उत्पाद विवरण |
| OSPLTG10D-Cxx | 1471~1571nm CWDM, 25.78Gbps,10km, DDM, 0°C~+70°C |
| λC तरंग दैर्ध्य गाइड | ||||||||
| कोड | λC | इकाई | कोड | λC | इकाई | कोड | λC | इकाई |
| 47 | 1471 | nm | 51 | 1511 | nm | 55 | 1551 | nm |
| 49 | 1491 | nm | 53 | 1531 | nm | 57 | 1571 | nm |
