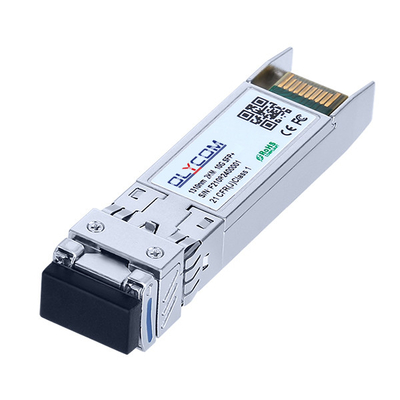

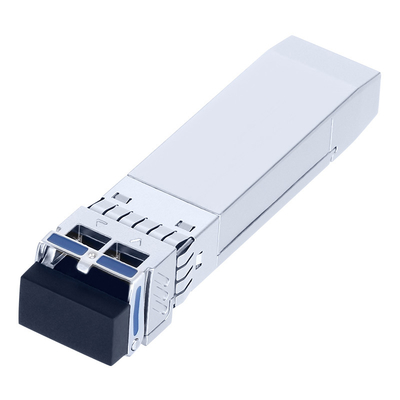

1310nm डुप्लेक्स सिंगल मोड
डीडीएम के साथ 2 किमी बीडी 10जी एसएफपी+ फाइबर मॉड्यूल
उत्पादविशेषताएं
परिचय
एसएफपी+ ट्रांससीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो एसएमएफ के साथ 10 जीबीपीएस की डेटा दर और 2 किमी की संचरण दूरी का समर्थन करते हैं।
ट्रांससीवर में तीन भाग होते हैंः एक एफपी लेजर ट्रांसमीटर, एक ट्रांस-इम्पेडेंस प्रीएम्पलीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत एक पिन फोटोड।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं.
ट्रांसीवर एसएफपी मल्टी सोर्स एग्रीमेंट और एसएफएफ-8472 डिजिटल डायग्नोस्टिक्स फंक्शंस के साथ संगत हैं।
आवेदन
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| आपूर्ति वोल्टेज | Vcc | -0.5 | 4.5 | वी |
| भंडारण तापमान | टी | -40 | +85 | °C |
| परिचालन आर्द्रता | - | 5 | 85 | % |
अनुशंसित परिचालन स्थितियाँ
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | |
| ऑपरेटिंग केस का तापमान | मानक | Tc | 0 | +70 | °C | |
| विस्तारित | -20 | +80 | °C | |||
| औद्योगिक | -40 | +85 | °C | |||
| विद्युत आपूर्ति वोल्टेज | Vcc | 3.135 | 3.30 | 3.465 | वी | |
| विद्युत आपूर्ति करंट | आईसीसी | 350 | mA | |||
| डेटा दर | 1.0 | 10.3 | 10.7 | जीबीपीएस | ||
ऑप्टिकल और विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | नोट्स | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1270 | 1310 | 1350 | एनएम | |||
| स्पेक्ट्रल चौड़ाई (RMS) | Δλ | 3 | एनएम | |||||
| साइड-मोड दमन अनुपात | SMSR | - | - | - | डीबी | |||
| औसत आउटपुट शक्ति | पीबाहर | - छह।5 | -0.5 | डीबीएम | 1 | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 4.0 | डीबी | |||||
| आउटपुट नेत्र आरेख मार्जिन | 15 | % | 5 | |||||
| डेटा इनपुट स्विंग अंतर | वीIN | 180 | 850 | mV | 2 | |||
| इनपुट अंतर प्रतिबाधा | ZIN | 90 | 100 | 110 | ओ | |||
| TX अक्षम करें | अक्षम करें | 2.0 | Vcc | वी | ||||
| सक्षम करें | 0 | 0.8 | वी | |||||
| TX दोष | दोष | 2.0 | Vcc | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1260 | 1600 | एनएम | ||||
| रिसीवर संवेदनशीलता | -14.4 | डीबीएम | 3 | |||||
| रिसीवर अधिभार | 0.5 | डीबीएम | 3 | |||||
| लॉस डी-एसेर्ट | एलओएसD | -15.5 | डीबीएम | |||||
| एलओएस दावा | एलओएसए | -30 | डीबीएम | |||||
| एलओएस हाइस्टेरिसिस | 0.5 | डीबी | ||||||
| डेटा आउटपुट स्विंग अंतर | वीबाहर | 300 | 900 | mV | 4 | |||
| एलओएस | उच्च | 2.0 | Vcc | वी | ||||
| कम | 0.8 | वी | ||||||
यांत्रिक आयाम
