एलईडी इंटरफेस के साथ फाइबर ऑप्टिकल लाइन सुरक्षा OLP इकाई स्टैंडअलोन प्रकार

Olycom OLP ऑप्टिकल फाइबर लाइन सुरक्षा प्रणाली

पैरामीटर

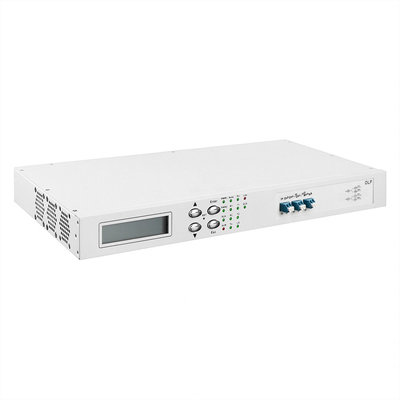

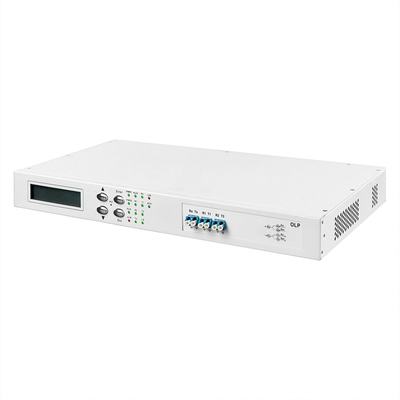

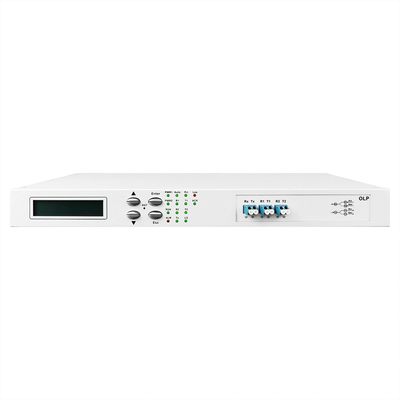

सामने का पैनल

विवरण

1) ऑप्टिकल इंटरफेस का वर्णनः उपकरण पैनल पर फ्लैंज सिग्नल इंटरफेस है।

2) ऑप्टिकल फाइबर कनेक्शन केबल को हटाने के समय, इसे धूल के ढक्कन से ढक लें ताकि कठोर वस्तुओं, धूल या अन्य गंदगी को ऑप्टिकल आउटपुट पोर्ट को छूने, क्षतिग्रस्त करने और दूषित करने से रोका जा सके।

3) एलसीडी डिस्प्लेः इनपुट और आउटपुट ऑप्टिकल पावर और अन्य संबंधित जानकारी प्रदर्शित करता है।

4) ▲~ ऊपर की कुंजी; ▼~ नीचे की कुंजी; Enter~OK कुंजी; Esc~Cancel कुंजी.

5) आरएसटीः ऑपरेटिंग बटन द्वारा हार्डवेयर रीसेट और हार्डवेयर आरंभिकरण का समर्थन करता है।

रियर पैनल

विवरण

1) पावर सप्लाई (पीआईयू) स्लॉट डिवाइस के पीछे पर है, एसी (एपीयू) / डीसी (डीपीयू) का समर्थन करता है, और पावर सप्लाई का 1+1 हॉट बैकअप।

2) सूचक प्रकाशः पीडब्ल्यूआरः चालूः सामान्य बिजली आपूर्ति; बंदः कोई बिजली आपूर्ति या असामान्यता नहीं।

3) RJ45 ईथरनेट इंटरफेस, RS-232 सीरियल पोर्टः डिवाइस निगरानी डेटा जानकारी के लिए संचार इंटरफेस।

प्रमुख विशेषताएं

1. संचार में रुकावट का समय कम करना, रखरखाव की दक्षता में सुधार करना और बहुत कम समय में संचार को स्वचालित रूप से बहाल करना
2. लाइन विफलताओं के कारण होने वाले विभिन्न नुकसानों को कम करना
3. ट्रांसमिशन नेटवर्क की विश्वसनीयता में वृद्धि और ऑपरेटरों की सेवा गुणवत्ता में सुधार
4. सक्रिय और बैकअप कार्य मार्गों (लाइन रखरखाव, कटओवर शेड्यूलिंग) का मनमाने ढंग से शेड्यूल करना, जबकि यह सुनिश्चित करना कि व्यवसाय में कोई व्यवधान न हो
5. समर्थन स्क्रीन डिस्प्ले, मुख्य और बैकअप ऑप्टिकल फाइबर ऑप्टिकल पावर की वास्तविक समय की निगरानी और पारदर्शी संचरण
6. उपकरण प्रबंधन और रखरखाव को आसान बनाने के लिए पूरे सिस्टम के दूरस्थ और छोटी दूरी के नियंत्रण का समर्थन करें।

ओएलपी: 1+1

आरेख

विनिर्देश

इंटरफेस परिभाषा

सूचक परिभाषा

सेटिंग्स

1.कामकाजी मोड सेटिंग

उपकरण दो कार्य मोड प्रदान करता हैः मैनुअल मोड और स्वचालित मोड।

मैनुअल मोड का प्रयोग डिवाइस को चालू करने और जबरन स्विच करने के लिए किया जाता है।

(1) नेटवर्क प्रबंधन के माध्यम से स्वचालित और मैनुअल का चयन करें;

(2) डिवाइस बटन के माध्यम से चयन करें, डिवाइस पैनल बटन को लंबे समय तक दबाएं जब तक कि ऑटो लाइट बंद नहीं हो जाती (मैनुअल में काम करना) या रोशनी (स्वचालित में काम करना)

ऑपरेटर द्वारा ऑपरेशन पूरा करने के बाद, उपकरण को स्वचालित कार्य मोड में रखा जाना चाहिए, अन्यथा सुरक्षा विफलता दुर्घटनाएं हो सकती हैं।

नोटः उपकरण मैन्युअल मोड से स्वचालित मोड में स्वचालित रूप से लौटने का समर्थन करता है, और वापसी का समय कारखाने की डिफ़ॉल्ट सेटिंग के अनुसार 5 मिनट है।

2.मुख्य मार्ग सेटिंग

उपकरण मुख्य मार्ग सेटिंग प्रदान करता है। ग्राहक आवश्यकताओं के अनुसार मुख्य मार्ग के रूप में R1 या R2 का चयन कर सकते हैं; कारखाने डिफ़ॉल्ट मुख्य मार्ग के रूप में R1 है

3कार्य मार्ग सेटिंग्स

कारखाना डिफ़ॉल्ट R1 प्राथमिक कार्य मार्ग (Pri) है, और R2 बैकअप कार्य मार्ग (Sec) है।

जब उपकरण स्वचालित कार्य मोड में होता है, तो उपकरण स्वचालित रूप से लाइन की स्थितियों के आधार पर कार्य मार्ग का चयन करेगा:

(1) जब केवल एक मार्ग उपलब्ध हो: उपलब्ध मार्ग के अनुरूप मार्ग पर कार्य;

(2) जब दोनों मार्ग उपलब्ध हों: उस मार्ग के अनुरूप मार्ग जो समय में सबसे पहले काम करता है (यदि बैकअप चैनल पर काम किया जाता है,डिवाइस स्वचालित रूप से 5 मिनट के बाद मुख्य चैनल पर वापस स्विच करेगा, बशर्ते कि डिवाइस स्विचबैक फ़ंक्शन चालू हो) ।

जब मैन्युअल रूप से एक मार्ग का चयन, मैनुअल मोड पर डिवाइस सेट और पैनल बटन या नेटवर्क प्रबंधन के माध्यम से काम कर रहे मार्ग सेट

4. स्विच की सीमा शक्ति मूल्य सेटिंग

डिवाइस का प्रारंभिक स्विचिंग थ्रेशोल्ड पावर वैल्यू -30dBm है। उपयोगकर्ता डिवाइस के प्रकार और दूसरी पार्टी की लाइन की वास्तविक स्थिति के अनुसार संबंधित सेटिंग्स कर सकता है।

मूल सिद्धांत: स्विचिंग थ्रेशोल्ड पावर वैल्यू ऑप्टिकल ट्रांसमिशन उपकरण की न्यूनतम प्राप्त पावर वैल्यू से थोड़ा अधिक है, और अंतर 0.5 ~ 1dB है।(न्यूनतम प्राप्त शक्ति मूल्य पूरे सिस्टम सेवा के सामान्य संचरण को सुनिश्चित करने के अधीन है).

5. स्विचबैक मोड सेटिंग्स

स्विचबैक की परिभाषाः स्वचालित मोड में, डिवाइस बैकअप स्थिति से मुख्य स्थिति में स्विच करता है। इसे "स्वचालित स्विचबैक" या "स्वचालित कोई स्विचबैक नहीं" पर सेट किया जा सकता है।"स्वचालित गैर-स्विचबैक" मोड में, यहां तक कि अगर स्विचबैक की शर्तें पूरी हो जाती हैं (प्राथमिक और बैकअप दोनों मार्ग सामान्य हैं), बैकअप मार्ग स्वचालित रूप से मुख्य मार्ग पर स्विच नहीं किया जाएगा।

6. स्विचबैक विलंब सेटिंग

जब उपकरण "स्वचालित स्विचबैक" मोड में है, तो ऑप्टिकल पथ बैकअप स्थिति में है, और उपकरण स्वचालित मोड में काम कर रहा है,डिवाइस वास्तविक समय में मुख्य और बैकअप मार्गों पर प्रकाश का पता लगाएगायदि यह पता लगाता है कि मुख्य और बैकअप पथों की ऑप्टिकल शक्ति एम समय (0 ~ 999 मिनट) के भीतर है, तो डिवाइस स्वचालित रूप से मुख्य सड़क (Pri) की स्थिति में वापस स्विच करेगा।

आवेदन

विवरण

OLP TX ग्राहक उपकरण के TX प्रकाश उत्सर्जक पोर्ट से जुड़ा हुआ है

RX ग्राहक उपकरण के RX प्रकाश-प्राप्त पोर्ट से जुड़ा हुआ है

R1 ऑप्टिकल केबल के माध्यम से विपरीत OLP डिवाइस T1 से जुड़ा हुआ है

R2 विपरीत OLP उपकरण T2 से जुड़ा हुआ है

T1 विपरीत OLP उपकरण R1 से जुड़ा हुआ है

T2 विपरीत छोर से जुड़ा हुआ है। OLP डिवाइस R2 पोर्ट
