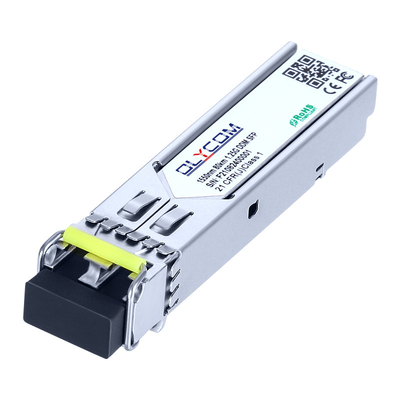

सिस्को संगत 1.25G 80KM
एसएफपी ट्रांससीवरSM 1550nm डुप्लेक्स गीगाबिट ऑप्टिकल SFP मॉड्यूल
परिचय
एसएफपी ट्रांससीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो एसएमएफ के साथ 1.25 जीबीपीएस की डेटा दर और 80 किमी की संचरण दूरी का समर्थन करते हैं।
ट्रांसीवर में तीन भाग होते हैंः एक डीएफबी लेजर ट्रांसमीटर, एक ट्रांस-इम्पेडेंस प्रीएम्पलीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत एक पिन फोटोड।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं.
ट्रांसीवर एसएफपी मल्टी सोर्स एग्रीमेंट और एसएफएफ-8472 डिजिटल डायग्नोस्टिक्स फंक्शंस के साथ संगत हैं।
उत्पादविशेषताएं
आवेदन
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| आपूर्ति वोल्टेज | Vcc | -0.5 | 4.5 | वी |
| भंडारण तापमान | टी | -40 | +85 | °C |
| परिचालन आर्द्रता | - | 5 | 85 | % |
अनुशंसित परिचालन स्थितियाँ
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | |
| ऑपरेटिंग केस का तापमान | मानक | Tc | 0 | +70 | °C | |
| विस्तारित | -20 | +80 | °C | |||
| औद्योगिक | -40 | +85 | °C | |||
| विद्युत आपूर्ति वोल्टेज | Vcc | 3.135 | 3.30 | 3.465 | वी | |
| विद्युत आपूर्ति करंट | आईसीसी | 300 | mA | |||
| डेटा दर | 0.1 | 1.25 | जीबीपीएस | |||
ऑप्टिकल और विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | नोट्स | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1530 | 1550 | 1570 | एनएम | |||
| स्पेक्ट्रल चौड़ाई ((-20dB) | Δλ | 1 | एनएम | |||||
| साइड-मोड दमन अनुपात | SMSR | 30 | - | - | डीबी | |||
| औसत आउटपुट शक्ति | पीबाहर | 0 | +5 | डीबीएम | 1 | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 9.0 | डीबी | |||||
| डेटा इनपुट स्विंग अंतर | वीIN | 180 | 1200 | mV | 2 | |||
| इनपुट अंतर प्रतिबाधा | ZIN | 90 | 100 | 110 | ओ | |||
| TX अक्षम करें | अक्षम करें | 2.0 | Vcc | वी | ||||
| सक्षम करें | 0 | 0.8 | वी | |||||
| TX दोष | दोष | 2.0 | Vcc | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1260 | 1610 | एनएम | ||||
| रिसीवर संवेदनशीलता | -26 | डीबीएम | 3 | |||||
| रिसीवर अधिभार | -1 | डीबीएम | 3 | |||||
| लॉस डी-एसेर्ट | एलओएसD | -27 | डीबीएम | |||||
| एलओएस दावा | एलओएसए | -38 | डीबीएम | |||||
| एलओएस हाइस्टेरिसिस | 0.5 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग अंतर | वीबाहर | 600 | 800 | 1000 | mV | 4 | ||
| एलओएस | उच्च | 2.0 | Vcc | वी | ||||
| कम | 0.8 | वी | ||||||
यांत्रिक आयाम
