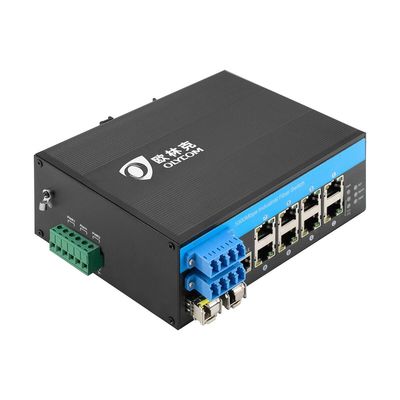

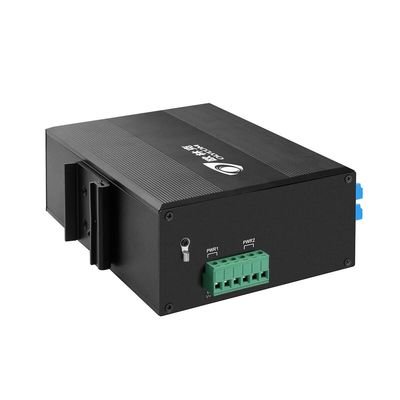

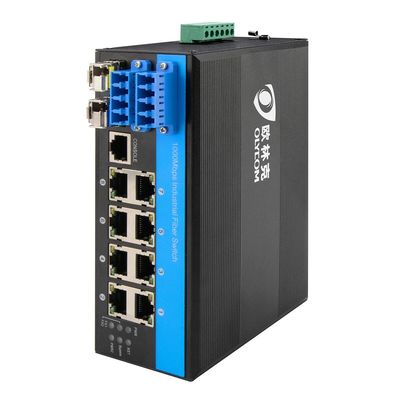

8 पोर्ट ऑप्टिकल फाइबर स्विच प्रबंधित औद्योगिक नेटवर्क स्विच जादूगर D2 * 2B बायपास
आईएम-एफबीएस 280जीडब्ल्यू एक 10/100/1000 एमबीपीएस औद्योगिक फाइबर बायपास स्विच है जो निम्नलिखित सुविधाओं का समर्थन करता है
एफसीसी और सीई प्रमाणन और ऑप्टिकल संचार और सुरक्षा प्रणाली के एक अपरिहार्य भाग के रूप में, फाइबर बायपास विभिन्न ऑप्टिकल पथ आवश्यकताओं के लिए अत्यधिक विश्वसनीय और स्थिर है जैसे कि
प्रयोगशाला अनुसंधान और विकासइस बीच, फाइबर पास स्विच की विशेषता है
प्रमुख विशेषताएं
विनिर्देश
| उत्पाद का नाम | 10/100/1000Mbps प्रबंधित औद्योगिक फाइबर बायपास स्विच (2F+8TP) |
| मॉडल नं. | IM-FBS280GW |

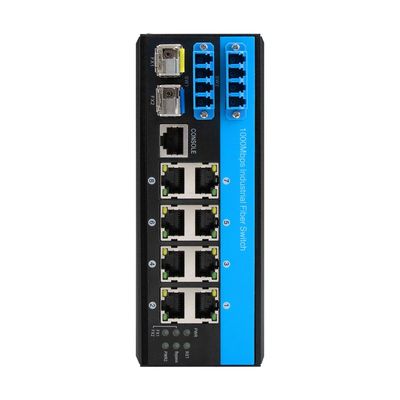

| पोर्ट |
2 x 2.5G एसएफपी पोर्ट SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) |
| मानक | आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y।1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND आईडी | 4096 |
| जंबो फ्रेम | 9.6KB |
| मैक पता तालिका | 8K |
| स्विचिंग विशेषताएं |
संचरण मोडः भंडारण और आगे सिस्टम बैंडविड्थ:58Gbps (गैर ट्रैफिक जाम) |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) एसएफपी पोर्ट, ट्रांसमिशन दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी |
| एलईडी | बिजली, नेटवर्क, फाइबर, बायपास |

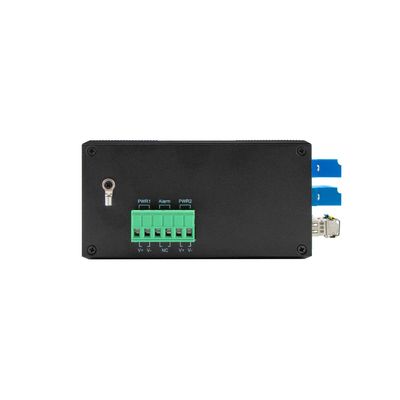

| विद्युत आपूर्ति |
इनपुट वोल्टेजः DC 9-52V; नो लोड पावरः 5W; रिवर्स कनेक्शनः समर्थन |
| पर्यावरण | कार्य तापमानः-40°75°C; भंडारण तापमानः-40°85°C; कार्य आर्द्रता:10%90%, गैर-संक्षेपण; भंडारण आर्द्रता:10%95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएमआईःएफसीसी भाग 15 उपभाग बी वर्ग ए,एन 55022 वर्ग ए ईएमएसःएन 61000-4-2 (ईएसडी) स्तर 3,एन 61000-4-3 (आरएस) स्तर 3,ईएन 61000-4-4 (ईएफटी) स्तर 3,ईएन 61000-4-5 (सर्ज) स्तर 3,ईएन 61000-4-6 (सीएस) स्तर 3,ईएन 61000-4-8; यातायात नियंत्रणःएनईएमए-टीएस 2; कंपनःआईईसी 60068-2-6; मुक्त गिरावटःआईईसी 60068-2-32; सदमेःआईईसी 60068-2-27; रेल यातायातः EN 50121-4 |
| सुरक्षा | सीई चिह्न,व्यावसायिक; सीई/एलवीडी एन 60950 |
| मैकेनिकल सूचना |
शेलःगोरा धातु शेल; सुरक्षा वर्गःIP40; आयाम:158 x 114.8 x 60 मिमी; |
| वारंटी | तीन वर्ष |
| फाइबर बायपास | |||
| श्रेणी | इकाई | विनिर्देश | |
| तरंग दैर्ध्य सीमा | एनएम | 850±40/1300±40 | 1260 से 1650 |
| परीक्षण तरंग दैर्ध्य | एनएम | 850/1300 | 1310/1550 |
| सम्मिलित हानि | डीबी | प्रकार:0.6 अधिकतम:1.0 | प्रकार:0.6 अधिकतम:1.0 |
| रिटर्न हानि | डीबी | MM≥30 SM≥50 | |
| चैनल क्रॉसस्टॉक | डीबी | MM≥35 SM≥55 | |
| ध्रुवीकरण हानि | डीबी | ≤0.05 | |
| तरंग दैर्ध्य हानि | डीबी | ≤0.05 | |
| तापमान हानि | डीबी | ≤0.05 | |
| पुनरावृत्ति | डीबी | ≤0.05 | |
| ऑपरेटिंग वोल्टेज | v | 3.3V-5V | |
| सेवा जीवन | समय | ≥100000000 | |
| स्विच करने का समय | एमएस | ≤10 | |
| ट्रांसमिशन ऑप्टिकल पावर | एमडब्ल्यू | ≤ 500 | |
| परिचालन तापमान | ओसी | -20~+70 | |
| भंडारण तापमान | ओसी | -40~+85 | |
ऑप्टिकल बायपास स्विच का प्रयोग
1महत्वपूर्ण औद्योगिक नियंत्रण नेटवर्क (पीएलसी/एससीएडीए)
* पीएलसी और एससीएडी प्रणाली में, स्विच अक्सर महत्वपूर्ण संचार मार्गों में तैनात किए जाते हैं
* बिजली की विफलता या डिवाइस की खराबी के मामले में, अंतर्निहित बायपास फ़ंक्शन स्वचालित रूप से लिंक कनेक्टिविटी बनाए रखता है
* एकल डिवाइस विफलता के कारण नेटवर्क रुकावट को रोकता है
* मिशन-क्रिटिकल औद्योगिक स्वचालन वातावरण में निरंतर डेटा ट्रांसमिशन सुनिश्चित करता है
