8 पोर्ट लेयर 2 प्रबंधित गीगाबिट 90W PoE स्विच
औद्योगिक फाइबर स्विच का विनिर्देश

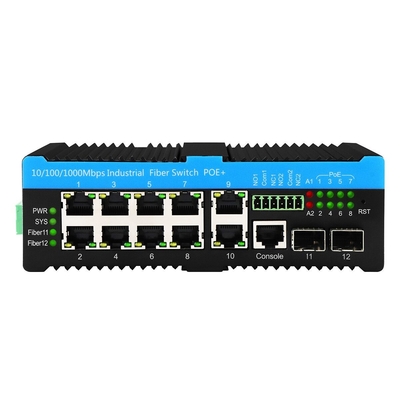

| पोर्ट |
2*100/1000/2500Mpbs SFP पोर्ट SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 8*UTP PoE डाउनलिंक ((PoE af/at/bt) 1*कंसोल पोर्ट 1*6-पिन पावर टर्मिनल ब्लॉक 2*अलार्म आउटपुट |
| प्रोटोकॉल |
आईईईई 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d एसटीपी IEEE802.1w आरएसटीपी IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at IEEE802.3bt |
| स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 36Gbps ((गैर-ट्रैफिक जाम) DRAM का आकारः 128M फ्लैश का आकारः 16M VLAND ID: 4096 मैक पता तालिका आकारः 8K जंबो फ्रेमः 9.6KB |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
| एल ई डी |
पावर, सिस्टम, नेटवर्क, पीओई, फाइबर, अलार्म पीडब्ल्यूआर: पावर, लाल SYS: सिस्टम, लाल नेटवर्क लिंक/गतिशीलताः ग्रीन एलईडी नेटवर्क डेटा दरः ऑरेंज एलईडी (1G के लिए चालू) पीओईः ग्रीन एक्टिव फाइबर लिंकः हरा एलईडी अलार्मः लाल चमक |

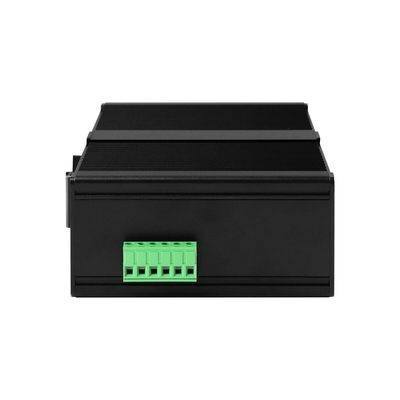

| विद्युत आपूर्ति |
इनपुट वोल्टेजः 48V ((अधिकतम 57V) PoE आउटपुट वोल्टेजः 48V एकल PoE आउटपुट पावरः 15.4W/30W/60W/90W ((पोर्ट 1~8) कार्य तापमानः -40°C से +75°C ((240W PoE आउटपुट पर) कार्य तापमानः -40°C से +55°C ((480W PoE आउटपुट पर) अधिकतम बजटः 720W ((सेवा जीवन और अपव्यय को ध्यान में रखते हुए अनुशंसित नहीं) रिवर्स कनेक्शनः समर्थन |
| पीओई वायरिंग |
PoE af/at: 1/2 ((V+), 3/6 ((V-) PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-) |
| पर्यावरण |
भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
| प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN आईईसी 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
| मैकेनिकल सूचना |

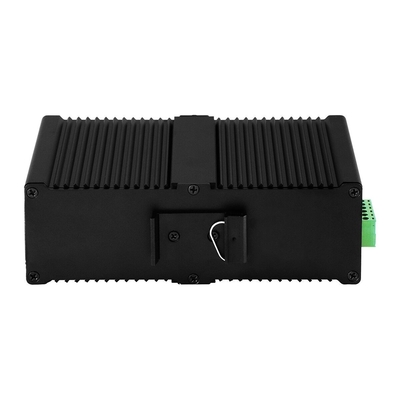

शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 165*112*45.5 मिमी माउंटिंग विधिः डाइन-रेल माउंटिंग वजनः 0.75 किलोग्राम/0.9 किलोग्राम ((नेट/ग्रोथ) |
| वारंटी | 3 वर्ष, आजीवन तकनीकी सहायता |
वेब जीयूआई
एल2 प्रबंधित स्विच का परिचय
IM-FP21008GW फाइबर ऑप्टिक्स अपलिंक पोर्टों को संभालने के लिए 2.5G* तक की डेटा दर के साथ औद्योगिक नेटवर्क स्विच ((INS) के लिए एक नया मानक निर्धारित करता है।
यह -40 से +75 डिग्री सेल्सियस के तापमान पर काम करता है और व्यक्तिगत बंदरगाह तापमान की निगरानी और रिपोर्ट करने में सक्षम है।
यह IEEE 802.3bt के अनुरूप 90W तक की पोई शक्ति प्रदान करने के लिए 489W तक की 57VDC शक्ति को 8 तांबे के बंदरगाहों पर स्वीकार करता है।यह इसे PTZ गुंबदों के लिए सबसे अधिक मांग वाले PoE अनुप्रयोगों के लिए बिजली प्रदान करने में सक्षम बनाता है, एलईडी प्रकाश व्यवस्था, और वायरलेस उत्पाद।
यह G.8032V1/V2 रैपिड रिंग प्रोटोकॉल के अनुरूप है।
यह महत्वपूर्ण परिवहन और यातायात अनुप्रयोगों के लिए परीक्षण किया जाता है। इसका बुद्धिमान पीओई प्रबंधन पोर्ट 1 से शुरू होने वाले अधिकतम शक्ति प्राथमिकता आवंटित करता है।दोहरी तांबा और फाइबर अपलिंक सड़क और परिधि सुरक्षा परिदृश्य के लिए इस्तेमाल रिंग नेटवर्क विन्यास के लिए ड्रॉप और सम्मिलित करने के लिए सक्षम.
यह विशेष रूप से एक रिब्ड तापमान निर्वहन चेसिस, 6KV अधिभार सुरक्षा के साथ बाहरी संलग्नक अनुप्रयोगों के लिए डिज़ाइन किया गया है,और अत्यधिक गर्मी से क्षति को रोकने के लिए बंद अति तापमान के उपयोगकर्ता प्रोग्राम करने योग्य बंदरगाह थर्मल सुरक्षा.
यह परियोजनाओं की एक विस्तृत विविधता के लिए विशेष रूप से आईडीएफ से एमडीएफ अनुप्रयोगों के लिए एक आदर्श समाधान है।
सीसीटीवी पीओई स्विच का अनुप्रयोग
अक्सर पूछे जाने वाले प्रश्न
1यह किस चिप पर आधारित है?
ओलिकॉम: विटेस
2, मैं इसे अनुकूलित कर सकते हैं?
ओलिकॉम: हाँ
हम OEM सेवाओं जैसे लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों ((माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) का समर्थन करते हैं।
3, क्या मैं इसे 10/100M उपकरणों से जोड़ सकता हूँ?
ओलिकॉम: हाँ
लैन बंदरगाहों के लिए वे 10/100/1000M ऑटो-सेंसिंग हैं
फाइबर बंदरगाहों के लिए, कृपया वेब जीयूआई या सीएलआई के माध्यम से 100 एमबीपीएस गति को कॉन्फ़िगर करें
4, क्या मैं आवश्यक होने पर कुछ बंदरगाहों के लिए PoE फ़ंक्शन को बंद कर सकता हूँ?
उत्तर: हाँ
इस श्रृंखला में सभी PoE प्रबंधित स्विच PoE प्रबंधन का समर्थन करते हैं
कृपया केवल वेब GUI या CLI के माध्यम से PoE स्थिति सेट करें
5क्या आप SKD/CKD करते हैं?
उत्तर: हाँ
एक कारखाने के रूप में, हमने इससे कई बार निपट लिया है।
