1U रैक 100GHZ AWG 40 तरंग दैर्ध्य मल्टीप्लेक्सिंग/डेमल्टिप्लेक्सिंग कार्ड
उच्च क्षमता वाले DWDM प्रणालियों के लिए
एडब्ल्यूजी कार्ड का परिचय
शेन्ज़ेन ओलिकॉम टेक्नोलॉजी कंपनी द्वारा लॉन्च किया गया AWG स्प्लिट-वेव कार्ड , लिमिटेड मुख्य रूप से DWDM प्रणाली में C-बैंड रेंज में 40 ऑप्टिकल तरंग दैर्ध्य मल्टीप्लेक्सिंग और डेम्टीप्लेक्सिंग कार्यों को पूरा करने के लिए उपयोग किया जाता है,
जो प्रकाश की विभिन्न तरंग दैर्ध्य को एक में कई गुना कर सकता है। एक ही फाइबर पर कई ऑप्टिकल चैनल कई गुना होते हैं जो फाइबर पर तरंग दैर्ध्य द्वारा अलग होते हैं।यह सिलिकॉन सब्सट्रेट पर वेवगाइड ग्रिटिंग तकनीक पर आधारित है और सटीक चैनल युग्मन के लिए एक अद्वितीय गर्मी रहित पैकेज डिजाइन है, कम सम्मिलन हानि, उच्च चैनल अलगाव और 40 या 80 तरंग उच्च क्षमता DWDM प्रणालियों के लिए उच्च स्थिरता।

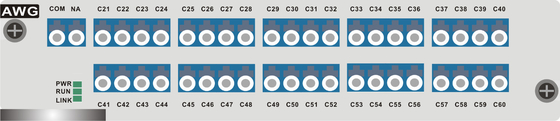

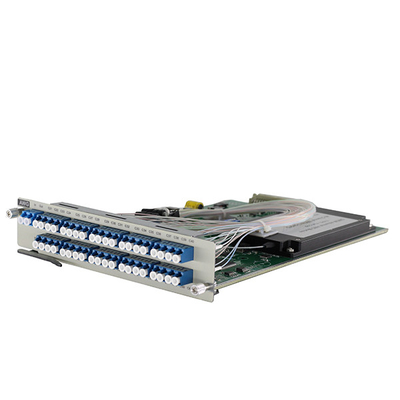

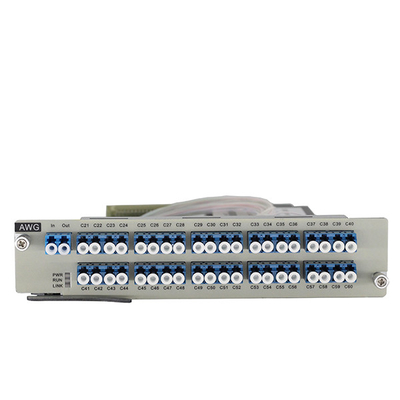

उत्पाद आरेख40 तरंग दैर्ध्य मल्टीप्लेक्सिंग/डेमल्टिप्लेक्सिंग कार्ड
विनिर्देशमल्टीप्लेक्स/डेमल्टिप्लेक्स कार्ड
| कार्य | नोट |
| ऑप्टिकल चैनल संख्या | 40 चैनल, समर्थन C बैंड (C_EVEN), (C_ODD) |
| चैनल अंतर | 0.8nm (100GHz) |
| चैनल आवृत्ति | ±12.5 गीगाहर्ट्ज |
| तरंग दैर्ध्य सटीकता | ≤0.05nm |
| चैनल सम्मिलन हानि | ≤5.5dB |
| -1dB बैंडविड्थ | ≤0.34dB |
| -3dB बैंडविड्थ | ≤0.51dB |
| एdjacent चैनल अलगाव अनुपात | ≥25dB |
| एनआसन्न नहरों में अलगाव अनुपात | ≥30dB |
| पूर्ण अलगाव | ≥23dB |
| समतलता | ≤1.5dB |
| रिटर्न हानि | ≥45dB |
| निर्देश | ≥50dB |
| कब्जा वाले स्लॉट की संख्या | OSP3800 श्रृंखला चेसिस का समर्थन करें, 2 स्लॉट पर कब्जा करें, ((1U) |
| ऑप्टिकल इंटरफेस | एलसी/यूपीसी |
| विस्तार कार्य | समर्थन C बैंड ((C_EVEN) 40 चैनल और ((C_ODD) 40 चैनल Interleaver के माध्यम से 80 चैनल तक विस्तारित करें |
| अधिकतम बिजली की खपत | 3W |
| एमटीबीएफ | >100000 घंटे |
पैकिंग
अक्सर पूछे जाने वाले प्रश्न:
1आपके मुख्य उत्पाद क्या हैं?
पीओई स्विच, औद्योगिक पीओई स्विच, ईथरनेट स्विच, डब्ल्यूडीएम, ओटीएन, ऑप्टिकल बायपास
2आप किस प्रकार के भुगतान की शर्तें स्वीकार करते हैं?
हम टी/टी, पेपैल स्वीकार कर सकते हैं
3.मैं कब तक नमूना प्राप्त करने की उम्मीद कर सकते हैं?
आम तौर पर 3 दिनों के भीतर लेकिन अपनी आवश्यकताओं पर निर्भर करता है.
4. शिपिंग के बारे में क्या?
हम अंतरराष्ट्रीय एक्सप्रेस जैसे फेडेक्स, डीएचएल, यूपीएस, टीएनटी और इतने पर के साथ माल वितरित करेंगे
5- बिक्री के बाद सेवा के बारे में क्या?
पेशेवर सेवा टीम, 24 घंटे लाइन पर।
