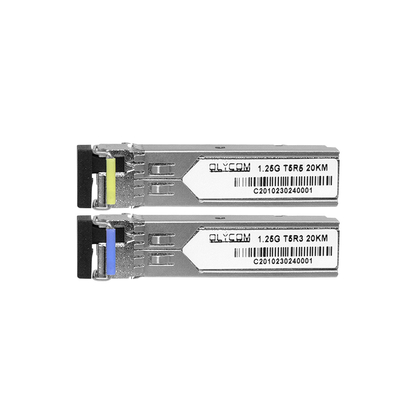

1.25G सिस्को एसएफपी ट्रांससीवर मॉड्यूल 20 किमी
सिस्को एसएफपी मॉड्यूल का परिचय
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| आपूर्ति वोल्टेज | Vcc | -0.5 | 4.5 | वी |
| भंडारण तापमान | टी | -40 | +85 | °C |
| परिचालन आर्द्रता | - | 5 | 85 | % |
अनुशंसित परिचालन स्थितियाँ
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | |
| ऑपरेटिंग केस का तापमान | मानक | Tc | 0 | +70 | °C | |
| विस्तारित | -20 | +80 | °C | |||
| औद्योगिक | -40 | +85 | °C | |||
| विद्युत आपूर्ति वोल्टेज | Vcc | 3.135 | 3.30 | 3.465 | वी | |
| विद्युत आपूर्ति करंट | आईसीसी | 300 | mA | |||
| डेटा दर | 0.1 | 1.25 | जीबीपीएस | |||
ऑप्टिकल और विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | नोट्स | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1260 | 1310 | 1360 | एनएम | |||
| स्पेक्ट्रल चौड़ाई (RMS) | Δλ | 3 | एनएम | |||||
| साइड-मोड दमन अनुपात | SMSR | - | - | - | डीबी | |||
| औसत आउटपुट शक्ति | पुट | -9 | 0 | डीबीएम | 1 | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 9.0 | डीबी | |||||
| डेटा इनपुट स्विंग अंतर | वीआईएन | 180 | 1200 | mV | 2 | |||
| इनपुट अंतर प्रतिबाधा | ZIN | 90 | 100 | 110 | ओ | |||
| TX अक्षम करें | अक्षम करें | 2.0 | Vcc | वी | ||||
| सक्षम करें | 0 | 0.8 | वी | |||||
| TX दोष | दोष | 2.0 | Vcc | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1530 | 1550 | 1570 | एनएम | |||
| रिसीवर संवेदनशीलता | -23 | डीबीएम | 3 | |||||
| रिसीवर अधिभार | -1 | डीबीएम | 3 | |||||
| लॉस डी-एसेर्ट | LOSD | -24 | डीबीएम | |||||
| एलओएस दावा | लोसा | -38 | डीबीएम | |||||
| एलओएस हाइस्टेरिसिस | 0.5 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग अंतर | वूट | 600 | 800 | 1000 | mV | 4 | ||
| एलओएस | उच्च | 2.0 | Vcc | वी | ||||
| कम | 0.8 | वी | ||||||
ऑर्डर करने की जानकारी
| भाग संख्या | उत्पाद का वर्णन |
| OSBL1G20D-35 | 1310T/1550R, 1.25Gbps, LC, 20km, 0°C~+70°C, डीडीएम के साथ |
| OSBL1G20DI-35 | 1310T/1550R, 1.25Gbps, LC, 20km, -40°C~+75°C, डीडीएम के साथ |
