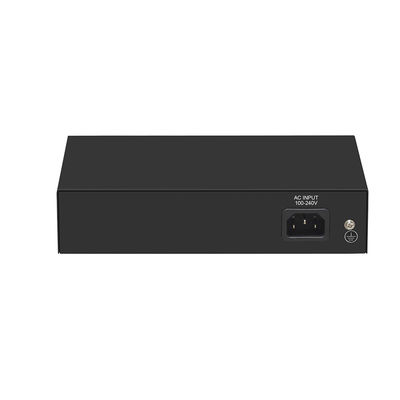

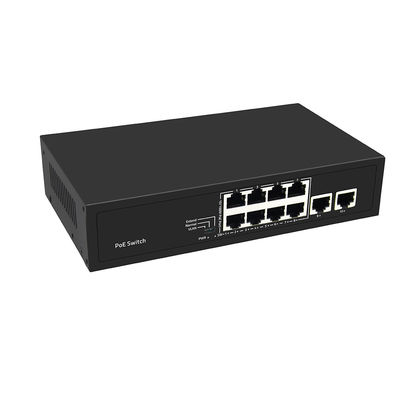

8-पोर्ट 10/100M ईथरनेट सीसीटीवी पीओई स्विच
सीसीटीवी सुरक्षा स्विच की विशेषताएं
- आईईईई 802 के अनुरूप।3, IEEE 802.3u, IEEE 802.3af/at मानक
- 8*10/100M पीओई पोर्ट + 2*10/100M ईथरनेट अपलिंक पोर्ट
- आईईईई 802 के अनुरूप।3, IEEE 802.3u, IEEE 802.3af/at मानक
- ईथरनेट पोर्ट 10/100M अनुकूली और पीओई कार्यों का समर्थन करता है
- समर्थन पोर्ट ऑटो फ्लिप (Auto MDI/MDIX)
- अनुकूलन उपकरणों के लिए स्वचालित रूप से आपूर्ति
- पैनल संकेतक की निगरानी स्थिति और सहायता विफलता विश्लेषण
- वीएलएएन मोड, सामान्य मोड और विस्तार मोड के लिए समर्थन
- प्रवाह नियंत्रण मोडः फुल-डुप्लेक्स IEEE 802.3x मानक को अपनाता है, हाफ-डुप्लेक्स बैक प्रेशर मानक को अपनाता है
सरल और सुविधाजनक स्थापना और रखरखाव विधियों और समृद्ध व्यावसायिक सुविधाओं के साथ, यह उपयोगकर्ताओं को एक सुरक्षित और विश्वसनीय उच्च प्रदर्शन नेटवर्क बनाने में मदद करता है।
यह मुख्य रूप से उपयोगकर्ता नेटवर्क जैसे औद्योगिक पार्क, इमारतें, कारखाने और खदानें, सरकारी एजेंसियां और आवासीय ब्रॉडबैंड की कोर या अभिसरण परत में स्थित है।
इसका व्यापक रूप से ईथरनेट एक्सेस परिदृश्यों जैसे छोटे और मध्यम आकार के उद्यमों, इंटरनेट कैफे, होटलों और स्कूलों में उपयोग किया जा सकता है।
फास्ट ईथरनेट स्विच का विनिर्देश
| आई/ओ इंटरफ़ेस |
| शक्ति |
इनपुटः AC 100-240V, 50/60Hz |
| ईथरनेट |
8 पोर्ट 10/100M PoE + 2 पोर्ट 100M Ethernet Uplink |
| प्रदर्शन |
| स्विचिंग क्षमता |
2Gbps |
| थ्रूपुट |
1.488Mpps |
| पैकेट बफर |
448Kbit |
| मैक पता |
2K |
| जंबो फ्रेम |
2048 बाइट्स |
| स्थानांतरण मोड |
भंडारण और आगे |
| एमटीबीएफ |
100000 घंटे |
| मानक |
| नेटवर्क प्रोटोकॉल |
IEEE802.3 (10 बेस-टी)
IEEE802.3u (100Base-TX)
IEEE802.3x (प्रवाह नियंत्रण)
|
|
पीओई प्रोटोकॉल
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
नेटवर्क माध्यम
|
10 बेस-टीः कैटेगरी 3,4,5 या उससे अधिक यूटीपी ((≤100 मीटर)
100Base-TX: Cat5 या उससे अधिक UTP ((≤100m)
|
| सुरक्षा |
| सुरक्षा प्रमाणपत्र |
सीई,एफसीसी,आरओएचएस |
| पर्यावरण |
| कार्य वातावरण |
कार्य तापमानः-10~50°C
भंडारण तापमानः-40~70°C
काम करने की आर्द्रता :10%~90%, गैर संघनक
भंडारण तापमानः5%~95%, गैर संघनक
|
| संकेत |
| एलईडी संकेत |
पीडब्लूआर (पावर सप्लाई),एसडब्लू (डीआईपी),१-१० ग्रीन (लिंक एंड डेटा) |
| डीआईपी स्विच |
वीएलएएनःपोर्ट अलगाव मोड। इस मोड में, स्विच के पोई पोर्ट (1-8) एक दूसरे के साथ संवाद नहीं कर सकते हैं, और केवल यूपी-लिंक पोर्ट के साथ संवाद कर सकते हैं।
सामान्यः सामान्य मोड, सभी बंदरगाह एक दूसरे के साथ संवाद कर सकते हैं, संचरण दूरी 100 मीटर के भीतर है, संचरण दर 10M / 100M अनुकूली है;
विस्तारःलिंक एक्सटेंशन मोड, 1-8 पोर्ट पोई पावर सप्लाई और डेटा ट्रांसमिशन दूरी को 250 मीटर तक बढ़ाया जा सकता है, ट्रांसमिशन दर 10M हो जाती है
|
| मैकेनिकल |
| संरचना का आकार |
उत्पाद आयाम: 200*118*44 मिमी
पैकेज आयामः 245*190*60 मिमी
एन.डब्ल्यू:0.61 किलो
जी.डब्ल्यू:0.89 किलो
|
| पैकिंग की जानकारी |
कार्टन MEAS:520*320*400 मिमी
पैकेजिंग मात्राः 20 इकाइयां
पैकिंग वजनः18.8 किलो
|
| पावर वोल्टेज |
इनपुट वोल्टेज: AC 100-240 V
बिजली आपूर्तिः52V1.85A
|
| शक्ति |
उत्पाद की शक्तिः अधिकतम 10W
पीओई शक्तिः अधिकतम 80W
|
| पैकेज सूची |
स्विच 1 पीसी, पावर कॉर्ड 1 पीसी, उपयोगकर्ता मैनुअल 1 पीसी, प्रमाणन 1 पीसी |
वाणिज्यिक पीओई स्विच का अनुप्रयोग
पैकेजिंग की जानकारी
- मानक पैकेजिंग में आमतौर पर एक मुख्य उपकरण, एक पावर केबल और एक उपयोगकर्ता मैनुअल होता है।
- उपकरण पर और पैकिंग बॉक्स के बाहर एक उत्पाद लेबल है।
- उत्पाद के लेबल के लिए, विवरण में अपना लोगो/मॉडल डालना ठीक है
- बेशक, यह आपकी भाषा का समर्थन करता है ((कोरियाई/इतालवी/रूसी...
अक्सर पूछे जाने वाले प्रश्न
1. कितने PoE कैमरों इस स्विच शक्ति कर सकते हैं, और कुल PoE बिजली बजट क्या है?
यह स्विच 80W के कुल PoE पावर बजट के साथ 8 x 10/100M PoE पोर्ट प्रदान करता है, जिसका अर्थ है कि यह प्रति डिवाइस एक एकल ईथरनेट केबल के माध्यम से एक साथ 8 तक PoE- सक्षम उपकरणों को बिजली की आपूर्ति कर सकता है।
यह आईईईई 802.3af (प्रति पोर्ट 15.4W तक) और आईईईई 802.3at (प्रति पोर्ट 30W तक) दोनों मानकों का अनुपालन करता है, जिससे यह आईपी कैमरों, वायरलेस एक्सेस पॉइंट्स,और सभी प्रमुख निर्माताओं के अन्य PoE संचालित उपकरणोंप्रत्येक कनेक्टेड डिवाइस की वास्तविक आवश्यकताओं के आधार पर बिजली स्वचालित रूप से बातचीत और आपूर्ति की जाती है।
अपनी स्थापना की योजना बनाते समय, हम यह सुनिश्चित करने के लिए सभी कनेक्टेड उपकरणों की कुल बिजली खपत की गणना करने की सलाह देते हैं कि यह 80W के कुल बजट से अधिक न हो,क्योंकि इस सीमा से अधिक होने से कुछ बंदरगाह अस्थिर हो सकते हैं या कनेक्टेड उपकरणों के लिए आउटपुट कम हो सकते हैं.
2विस्तार मोड क्या है, और यह लंबी दूरी के कैमरा इंस्टॉलेशन में कैसे मदद करता है?
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cable, पारंपरिक ईथरनेट की मानक 100 मीटर की सीमा से बहुत आगे है।
यह विशेष रूप से बड़ी इमारतों, पार्किंग स्थल, गोदाम सुविधाओं में सीसीटीवी प्रतिष्ठानों के लिए मूल्यवान है,या कैंपस वातावरण जहां कैमरे केंद्रीय स्विच से दूर स्थित हैं और अतिरिक्त केबलिंग चलाने या मध्यवर्ती स्विच स्थापित करना महंगा या अव्यवहारिक होगाएक्सटेंड मोड में, पोर्ट 1 से 8 पर ट्रांसमिशन दर 10 एमबीपीएस पर काम करती है, जो मानक आईपी कैमरा वीडियो स्ट्रीम के लिए पर्याप्त है।
100 मीटर के भीतर की स्थापनाओं के लिए जहां पूर्ण 10/100 एमबीपीएस गति की आवश्यकता होती है, इसके बजाय सामान्य मोड का चयन किया जा सकता है, और मोड के बीच स्विच करने के लिए कोई सॉफ्टवेयर या प्रबंधन इंटरफ़ेस की आवश्यकता नहीं होती है।
3. वीएलएएन मोड क्या है, और मैं इसे सीसीटीवी नेटवर्क के लिए क्यों उपयोग करूँ?
वीएलएएन मोड डीआईपी स्विच के माध्यम से सक्रिय किया जाता है और प्रत्येक पोर्ट को दो अपलिंक पोर्टों के साथ व्यक्तिगत रूप से संवाद करने की अनुमति देते हुए, एक दूसरे के साथ संचार करने से सभी आठ पीओई पोर्टों को अलग करता है।
सीसीटीवी तैनाती में, यह एक महत्वपूर्ण सुरक्षा सुविधा है क्योंकि यह किसी भी आईपी कैमरे को एक ही स्विच पर अन्य कैमरों तक पहुंचने या हस्तक्षेप करने से रोकता है।यह बंदरगाह अलगाव दृष्टिकोण सुनिश्चित करता है कि एक कैमरा से समझौता किया है या नेटवर्क समस्या का अनुभव करता है, भले ही, यह अन्य कैमरों को प्रभावित नहीं कर सकता है या प्रसारण यातायात उत्पन्न नहीं कर सकता है जो समग्र नेटवर्क प्रदर्शन को खराब करता है।
यह पेशेवर निगरानी प्रतिष्ठानों के लिए एक अनुशंसित विन्यास है जहां नेटवर्क सुरक्षा और कैमरा पोर्ट के बीच यातायात पृथक्करण प्राथमिकताएं हैं, विशेष रूप से सरकार में,वाणिज्यिक, और आवासीय सुरक्षा परियोजनाएं।
4एलईडी संकेतक और डीआईपी स्विच साइट पर स्थापना और समस्या निवारण में कैसे मदद करते हैं?
इस स्विच में एक स्पष्ट एलईडी संकेतक पैनल है जो सभी 10 बंदरगाहों के लिए बिजली की स्थिति और व्यक्तिगत लिंक और डेटा गतिविधि प्रदर्शित करता है,तकनीशियनों को यह तुरंत सत्यापित करने की अनुमति देना कि प्रत्येक कैमरा या अपलिंक कनेक्शन सक्रिय है या नहीं और साइट पर किसी भी सॉफ्टवेयर या लैपटॉप की आवश्यकता के बिना डेटा प्रसारित करना.
फ्रंट-पैनल डीआईपी स्विच वीएलएएन, नॉर्मल और एक्सटेंड ऑपरेटिंग मोड के बीच स्विच करने के लिए भौतिक एक-कुंजी नियंत्रण प्रदान करता है,किसी भी वेब इंटरफेस या कमांड लाइन तक पहुँचने के बिना प्रत्येक परियोजना की विशिष्ट आवश्यकताओं के लिए स्विच को कॉन्फ़िगर करने के लिए इंस्टॉलरों के लिए सरल बनाना. SW संकेतक एलईडी पुष्टि करता है कि कौन सा मोड वर्तमान में सक्रिय है.
दृश्य संकेतकों और भौतिक मोड स्विचिंग का यह संयोजन स्थापना और समस्या निवारण समय को काफी कम करता है,इस स्विच को विशेष रूप से सुरक्षा एकीकरणकर्ताओं और इंस्टॉलरों के लिए उपयुक्त बनाता है जिन्हें बड़ी सीसीटीवी परियोजनाओं में कई स्विचों को जल्दी से तैनात करने और सत्यापित करने की आवश्यकता होती है.
