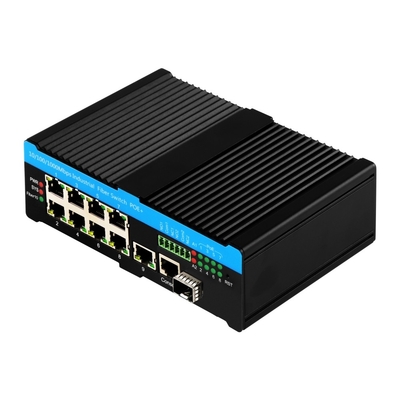

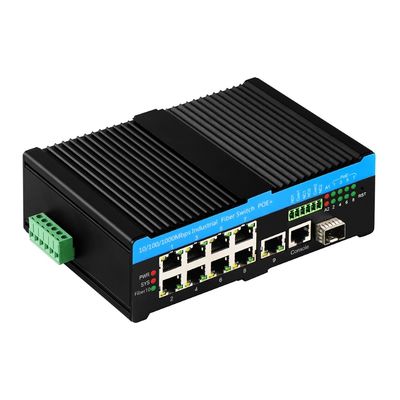

गीगाबिट 8-पोर्ट802.3btपरत 2 प्रबंधित स्विच
8-पोर्ट पोई स्विच की बुनियादी जानकारी
पीओई प्रबंधित स्विच की मुख्य विशेषताएं
औद्योगिक पीओई स्विच का विनिर्देश
| उत्पाद का नाम | 10/100/1000Mbps प्रबंधित औद्योगिक POE फाइबर स्विच ((1F+9TP) |
| मॉडल नं. | IM-FP1188GW |
| पोर्ट |
1x 1000Mpbs SFP पोर्ट, 1G/2.5G दोनों समर्थित SM: 1310nm/1550nm,20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 मीटर 8x10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) |
| मानक |
आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d एसटीपी IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344 IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND आईडी | 4096 |
| जंबो फ्रेम | 9.6KB |
| मैक पता | 8K |
| स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 58Gbps ((गैर-ट्रैफिक जाम) DRAM का आकारः 128M फ्लैश का आकारः 16M |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) एसएफपी पोर्ट ट्रांसमिशन दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी |
| एल ई डी | बिजली, नेटवर्क, फाइबर, पीओई, अलार्म |
| विद्युत आपूर्ति |
पीओई पावर सप्लाई इनपुट वोल्टेजः 48V (अधिकतम 57V) एकल PoE पावर सप्लाई आउटपुट पावरः 15.4W/30W/60W/90W ((पोर्ट 1~8) |
| पर्यावरण |
कार्य तापमानः -40°75°C भंडारण तापमानः -40°° 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएमआईः एफसीसी भाग 15 उपभाग बी वर्ग ए, एन 55022 वर्ग ए ईएमएसः एन 61000-4-2 (ईएसडी) स्तर 3, एन 61000-4-3 (आरएस) स्तर 3 एन 61000-4-4 (ईएफटी) स्तर 3, एन 61000-4-5 (सर्ज) स्तर 3 EN 61000-4-6 (CS) स्तर 3, EN 61000-4-8 यातायात नियंत्रण: NEMA-TS2 कंपनः आईईसी 60068-2-6 मुक्त गिरावटः आईईसी 60068-2-32 आघातः आईईसी 60068-2-27 रेल यातायातः EN 50121-4 |
| सुरक्षा | सीई चिह्न, वाणिज्यिक; सीई/एलवीडी EN60950 |
| मैकेनिकल सूचना |
शेलः धातु के गोलाकार शेल आयामः 165 x 112 x 45.5 मिमी माउंटिंग विधिः डाइन-रेल माउंटिंग |
| वारंटी | 1 वर्ष के भीतर प्रतिस्थापन; 3 वर्ष की मरम्मत |
बीटी मानक पीओई स्विच का अनुप्रयोग
प्रबंधन की विशेषताएं
अक्सर पूछे जाने वाले प्रश्न
यह I/O पोर्ट है, कोई सीरियल संचार नहीं है।
प्रबंधक इंटरफ़ेस में सभी क्लिक करें
एक बाहरी घंटी या साइरन के लिए उन 2 अलार्म पोर्ट कनेक्ट
यदि कोई बंदरगाह बंद है तो उपयोगकर्ताओं को गर्म करने के लिए घंटी/सिरन बजती है ((दूरस्थ वास्तविक समय निगरानी)
समर्थन कंसोल/एसएनएमपी/सीएलआई ((एसएसएच/लैन पोर्ट/टेलनेट...) और आईपी पता प्रबंधन
प्रोग्राम करने योग्य पीओई और पावर सप्लाई
यह लगातार 15.4W/30W/60W/90W मानक शक्ति 8 POE बंदरगाहों ((कॉम्बो बंदरगाहों को छोड़कर) से पीडी उपकरणों को आपूर्ति करता है
हम एक ही स्विच के लिए बहुत अधिक बिजली-भूखे उपकरणों को कनेक्ट करने का सुझाव नहीं है, यह स्थिरता को प्रभावित करेगा
पूर्ण भार, 720W POE आउटपुट, 15A/48V बिजली की आपूर्ति की आवश्यकता है
अपने हाथ में बिजली की आपूर्ति से मेल खाने के लिए 480W/240W जैसे प्रोग्राम करने योग्य POE आउटपुट बजट
बेहतर स्थिरता और सेवा जीवन के लिए 480W सेट करने की सिफारिश की जाती है।
समर्थन
यह मूल रूप से
प्रबंधन इंटरफ़ेस में ग्राहक लोगो लगाना
प्रबंधन इंटरफ़ेस में ग्राहक मॉडल नाम डालना
प्रबंधन इंटरफ़ेस में ग्राहक ब्रांड रंग डालना
