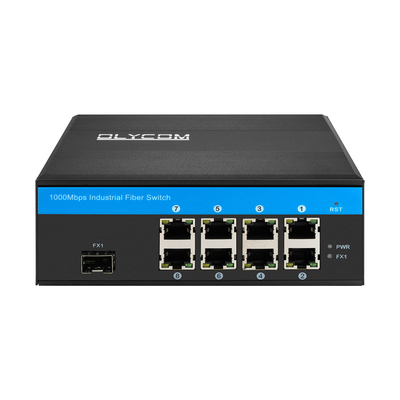

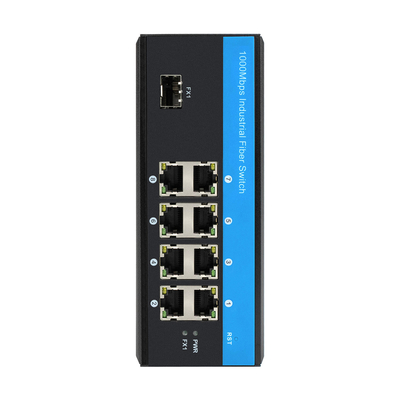

8 पोर्ट 15.4W/30W PoE DIN गीगाबिट ईथरनेट स्विच
8 पोर्ट पोई स्विच की मुख्य विशेषता
औद्योगिक नेटवर्क स्विच का विनिर्देश
| उत्पाद का नाम | 10/100/1000Mbps औद्योगिक PoE फाइबर स्विच ((1F+8TP) |
| मॉडल नं. | IM-FP188GE |
| पोर्ट |
1x1000M एसएफपी फाइबर SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 8x10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) 1x6-पिन पावर टर्मिनल ब्लॉक |
| प्रोटोकॉल |
आईईईई 802.3 ((10 बेस-टी) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3at 30W ((PoE+) |
| स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 16Gbps (गैर ट्रैफिक जाम) अग्रेषण दरः 13.392Mmps मैक: 4K पैकेट बफर का आकारः 1.75Mb |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
| एल ई डी |
पावर, फाइबर, नेटवर्क, पीओई पीडब्लूआर: पावर
फाइबर: FX1 चालूः ट्रांसमिशन सामान्य है बंदः ट्रांसमिशन सामान्य नहीं है (दोषपूर्ण ऑप्टिकल मॉड्यूल या डिस्कनेक्ट)
कॉपर ऑरेंजः PoE सूचक On:PoE काम कर रहा है बंदःPoE काम नहीं कर रहा है या यह गैर-PoE डिवाइस है
तांबा हराः गति संकेतक चालूःप्रसारण गति 1000 एमबीपीएस है झिलमिलाहटः संचरण में बंदःडिस्कनेक्ट या काम करने की गति 10/100Mbps है |
| विद्युत आपूर्ति |
PoE पावर सप्लाई इनपुट वोल्टेजः 48V (अधिकतम 52V) एकल PoE पावर सप्लाई आउटपुट पावरः 30W (पोर्ट 1~8) PoE आउटपुट वोल्टेजः 48V रिवर्स कनेक्शनः समर्थन |
| पीओई वायरिंग | 1/2 (V+), 3/6 (V-) |
| पर्यावरण |
कार्य तापमानः -40°C75°C भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
| प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN आईईसी 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
| मैकेनिकल सूचना |
शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 114*93*35 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग वजनः 0.75 किलोग्राम/0.9 किलोग्राम ((नेट/ग्रोथ) |
| वारंटी | 3 वर्ष, आजीवन तकनीकी सहायता |
पैकिंग
1एक उत्पाद, एक उपयोगकर्ता पुस्तिका और एक वारंटी कार्ड एक बॉक्स में हैं।
2. 20 पीसी के बक्से एक कार्टन में हैं.
आयाम
आवेदन
सहायक उपकरण
| औद्योगिक एसएफपी ट्रांससीवर | |
| OSPL1E06D-85 | 100BASE-FX ((850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX ((1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D ((TX 1550 RX1310) |
| औद्योगिक पावर एडाप्टर | |
| IM-DAC220/DC48V2.5A | AC220V से DC48V2.5A, -40 ̊70°C |
| IM-DAC220/DC48V5A | AC220V से DC48V5A, -40°C से 70°C |
| IM-DAC220/DC48V10A | AC220V से DC48V10A, -40 ̊70°C |
अक्सर पूछे जाने वाले प्रश्न
1यह किस चिप पर आधारित है?
ओलिकॉम: रियलटेक
2, मैं इसे अनुकूलित कर सकते हैं?
ओलिकॉम: हाँ
हम OEM सेवाओं जैसे लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों ((माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) का समर्थन करते हैं।
3, क्या यह प्रबंधित है?
ओलिकॉम: नहीं
यह सिर्फ सरल प्लग-एंड-प्ले है, लेकिन हमारे पास एक प्रबंधित मॉडल है ((IM-FP288GM)
