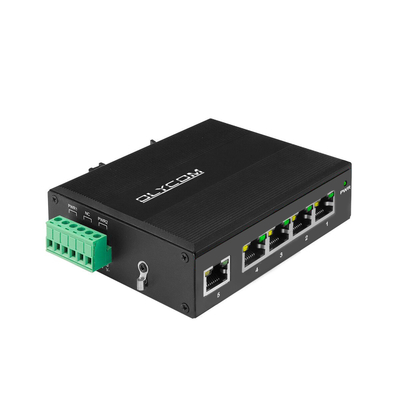

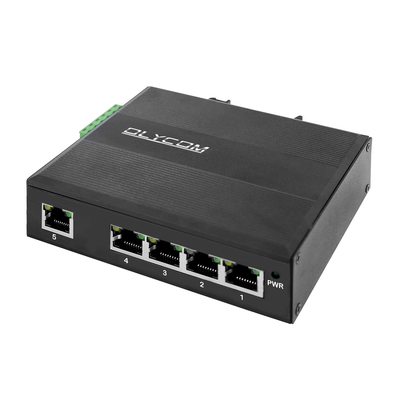

गीगाबिट 5 पोर्ट ई-मार्क PoE नेटवर्क स्विच हब
डीआईएन पीओई स्विच की मुख्य विशेषताएं
ई-मार्क ईथरनेट स्विच का तकनीकी डेटा
| उत्पाद का नाम | 10/100/1000Mbps औद्योगिक PoE नेटवर्क स्विच ((5TP) |
| मॉडल नं. | IM-WP054GE |
| पोर्ट | 5*10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) |
| प्रोटोकॉल |
आईईईई 802.3 ((10 बेस-टी) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3at 30W ((PoE+) |
| स्विचिंग विशेषताएं |
संचरण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 10Gbps (गैर-ट्रैफिक जाम) अग्रेषण दर: 14.88Mpps मैक: 2K पैकेट बफर का आकारः 1.75Mb |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
| एल ई डी |
पावर, नेटवर्क पीडब्लूआर: पावर
तांबा नारंगीः गति संकेतक चालूःकार्य गति 1000Mbps है बंदःडिस्कनेक्ट या काम करने की गति 10/100Mbps है
तांबे का हराः लिंक/एक्ट संकेतक चालूः ट्रांसमिशन सामान्य है झिलमिलाहटः संचरण में बंदः ट्रांसमिशन सामान्य नहीं है |
| विद्युत आपूर्ति |

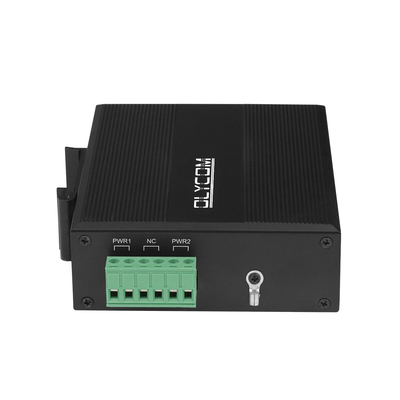

PoE पावर सप्लाई इनपुट वोल्टेजः 48V (अधिकतम 52V) एकल PoE आउटपुट पावरः 15.4W/30W ((पोर्ट 1~4) एकल PoE आउटपुट वोल्टेजः DC48V ((पोर्ट 1~4) रिवर्स कनेक्शनः समर्थन |
| पीओई वायरिंग | PoE af/at: 1/2 (V+), 3/6 (V-) |
| पर्यावरण |
कार्य तापमानः -40°C75°C भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
| प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN आईईसी 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
| मैकेनिकल सूचना |
शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 114*93*35 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग वजनः 0.35 किलोग्राम/0.45 किलोग्राम ((नेट/ग्रोथ) |
| वारंटी | 3 वर्ष, आजीवन तकनीकी सहायता |
पैकिंग सूची
उत्पाद का आकारः 11.4*9.3*3.5 सेमी
आंतरिक बॉक्स का आकारः 23*16.5*5.8 सेमी
उत्पाद का वजनः 0.35 किलोग्राम
पैकिंग वजनः 0.45 किलोग्राम
मास्टर बॉक्स का आकारः 67*33*47 सेमी
पैकिंग मात्रा: 40 पीसी
पैकेजिंग वजनः 20 किलोग्राम
ऑर्डर करने की जानकारी
| IM-WS050GE |
औद्योगिक ईथरनेट स्विच 5*100/1000M, अनमैनेज्ड, नॉन-पीओई, DC12V~DC52V डुअल इनपुट
वाहन नेटवर्क या औद्योगिक स्वचालन प्रणाली में आदर्श |
| IM-WP054GE |
औद्योगिक पीओई स्विच 5*100/1000M, अनमैनेज्ड, पोर्ट 1~4 के लिए PoE af/at, 120W बजट DC48V~DC52V दोहरी इनपुट टिप्पणीः PoE bt*60W वैकल्पिक है
सीसीटीवी सुरक्षा प्रणाली में आदर्श |
| IM-WP054BGE |
औद्योगिक पीओई स्विच 5*100/1000M, अनमैनेज्ड, पोर्ट 1~4 के लिए PoE af/at, 120W बजट DC12V~DC48V दोहरी इनपुट आंतरिक शक्ति बूस्टर के साथ
वाहन नेटवर्क या सौर ऊर्जा प्रणाली में आदर्श |
|
IM-WPD054GE
|
औद्योगिक पीओई स्विच 5*100/1000M, अनमैनेज्ड, 1*PD पोर्ट ((30W/60W/90W) + पोर्ट 1~4 के लिए PoE af/at, अतिरिक्त बिजली की आपूर्ति का उपयोग करने की आवश्यकता नहीं है
सीसीटीवी सुरक्षा प्रणाली में आदर्श |
| IM-WS050GM |
औद्योगिक वेब प्रबंधित स्विच 5*100M/1000M, वेब प्रबंधित ((QoS, VLAN आदि), गैर-PoE DC12V~DC52V दोहरी इनपुट औद्योगिक स्वचालन प्रणालियों में आदर्श |
| औद्योगिक डीआईएन पावर सप्लाई | |
| IM-DAC220/DC12V1.67A | AC220V से DC12V1.67A, -30°C~70°C |
| IM-DAC220/DC24V1A | AC220V से DC24V1A, -30°C~70°C |
अक्सर पूछे जाने वाले प्रश्न
1यह किस चिप पर आधारित है?
ओलिकॉम: रियलटेक
2, मैं इसे अनुकूलित कर सकते हैं?
Olycom: हाँ. हम OEM सेवाओं जैसे लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों ((माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) का समर्थन करते हैं।
3, क्या मैं इसे 10/100M उपकरणों से जोड़ सकता हूँ?
सभी बंदरगाहों 10/100/1000M ऑटो-संवेदन कर रहे हैं
