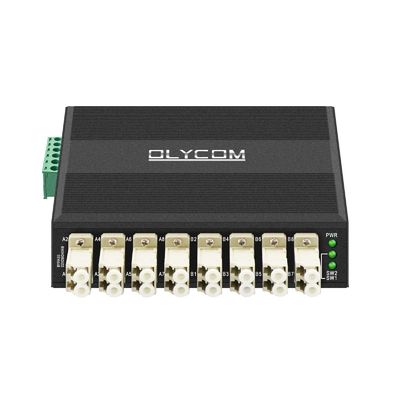

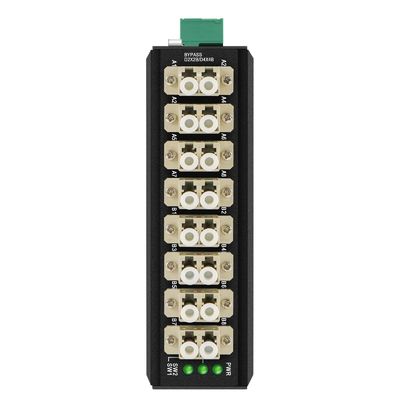

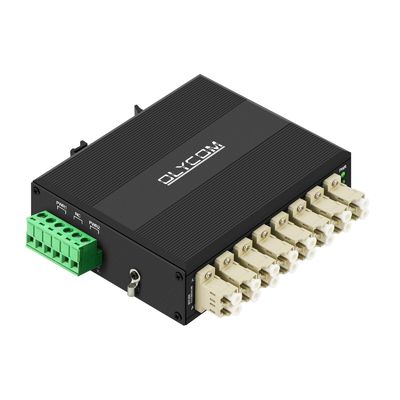

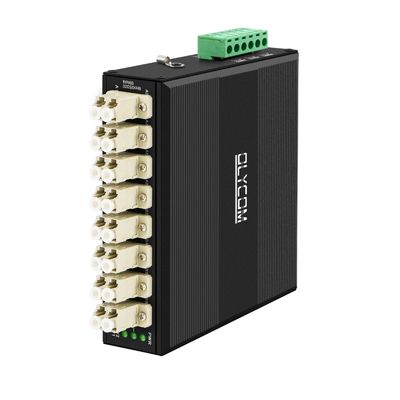

D4*4B नेटवर्क बाईपास TAP औद्योगिक फाइबर बाईपास स्विच
नेटवर्क सुरक्षा निगरानी के लिए
का परिचयD4*4B नेटवर्क बाईपास टैप
OM-FBS-44-MLC ऑप्टिकल नेटवर्क सिस्टम में महत्वपूर्ण ऑप्टिकल-नोड्स के लिए एक बाहरी फाइबर बाईपास इकाई है।
औद्योगिक फाइबर बाईपास स्विच की उत्पाद विशेषताएं
विनिर्देश
| प्रोडक्ट का नाम | औद्योगिक फाइबर बाईपास स्विच |
| पावर इंटरफ़ेस | मानक औद्योगिक टर्मिनल ब्लॉक। |
| ध्रुवीयता संरक्षण | सहायता |
| ऑप्टिकल फाइबर इंटरफ़ेस | नियंत्रण रेखा |
| तरंग दैर्ध्य रेंज | 850±40/1300±40एनएम; 1260~1650 एनएम |
| तरंग दैर्ध्य का परीक्षण करें | 850/1300एनएम; 1310/1550एनएम |
| हानि डालें | टाइप: 0.6 डीबी अधिकतम: 1.0 डीबी; टाइप: 0.6 डीबी अधिकतम: 1.0 डीबी |
| वापसी हानि | MM≥30 dB SM≥50 dB |
| चैनल क्रॉसस्टॉक | एमएम≥35 डीबी एसएम≥55 डीबी |
| ध्रुवीकरण हानि | ≤0.05 डीबी |
| तरंग दैर्ध्य हानि | ≤0.05 डीबी |
| तापमान में कमी | ≤0.05 डीबी |
| repeatability | ≤0.05 डीबी |
| ऑपरेटिंग वोल्टेज | DC9V-52V |
| सेवा जीवन | ≥100000000 बार |
| समय बदलना | ≤10 एमएस |
| ट्रांसमिशन ऑप्टिकल पावर | ≤500 मेगावाट |
फाइबर बाईपास स्विच का अनुप्रयोग आरेख
फ़ाइबर बाईपास स्विच क्या है?
बाईपास यूनिट या मॉड्यूल का उपयोग आमतौर पर नेटवर्क सिस्टम की सुरक्षा के लिए किया जाता है (जिस डिवाइस से यह जुड़ता है उसे बायपास करना) जब बिजली अचानक बंद हो जाती है।
एक रैखिक नेटवर्क प्रणाली में (नीचे दिए गए चित्र की तरह), यदि डेटा/एसएफपी/पावर सामान्य है तो ट्रांसमिशन ठीक है।
यदि कोई बिजली आपूर्ति बंद हो तो क्या होगा (जैसे बिजली का बढ़ना, हड़ताल, मानव निर्मित क्षति...)
पूरा नेटवर्क सिस्टम फेल हो जाएगा.
दूसरी स्थिति यह है कि स्विच 2 (मध्य वाला) क्षेत्र के लिए बिजली ओवरहाल/रखरखाव की आवश्यकता होती है, मान लीजिए 12 घंटे के लिए, पूरा सिस्टम बंद हो जाता है।
बाईपास मॉड्यूल/स्विच के साथ, यह पूरे सिस्टम में एक सुरक्षा तंत्र स्थापित करने जैसा है।
यदि एक या कई स्विच एक ही समय में विफल हो जाते हैं तो बायपास स्विच पूरे सिस्टम को सुरक्षित रखने में मदद करता है।
पैकिंग सूची
वास्तविक फोटो
अक्सर पूछे जाने वाले प्रश्न
उत्तर: जब कोई कनेक्टेड डिवाइस बिजली खो देता है या विफल हो जाता है, तो फाइबर बाईपास स्वचालित रूप से ऑप्टिकल सिग्नल को पुनर्निर्देशित करता है, जिससे नेटवर्क निरंतरता बनाए रखने और सेवा रुकावटों को कम करने में मदद मिलती है।
ए: कम प्रविष्टि हानि ट्रांसमिशन के दौरान सिग्नल क्षीणन को कम करती है, लंबी दूरी या उच्च-घनत्व फाइबर तैनाती में स्थिर संचार गुणवत्ता बनाए रखने में मदद करती है।
उत्तर: हाँ. मॉड्यूल कई ऑप्टिकल तरंग दैर्ध्य का समर्थन करता है और स्थिर कम-नुकसान ट्रांसमिशन प्रदान करता है, जो इसे दूरसंचार बुनियादी ढांचे, डेटा केंद्रों और एंटरप्राइज़ फाइबर नेटवर्क के लिए उपयुक्त बनाता है।
ए: रखरखाव या अप्रत्याशित डिवाइस विफलता के दौरान, बाईपास डिस्कनेक्ट किए गए उपकरण को बायपास करके ऑप्टिकल लिंक को सक्रिय रख सकता है, जिससे नेटवर्क डाउनटाइम और सेवा व्यवधान को कम करने में मदद मिलती है।
उत्तर: हाँ. -20°C से 70°C के ऑपरेटिंग तापमान रेंज के साथ, मॉड्यूल को औद्योगिक और बाहरी तैनाती वातावरण में स्थिर प्रदर्शन के लिए डिज़ाइन किया गया है।
उत्तर: हाँ. यह 850nm, 1300nm, 1310nm और 1550nm सहित सामान्य दूरसंचार तरंग दैर्ध्य का समर्थन करता है, जिससे विभिन्न ऑप्टिकल नेटवर्क आर्किटेक्चर में एकीकरण आसान हो जाता है।
