औद्योगिक सीसीटीवी पीओई स्विच 4 पोर्ट
रूज्ड ईथरनेट स्विच का परिचय
फाइबर ऑप्टिक स्विच का विनिर्देश
| उत्पाद का नाम | 10/100 एमबीपीएस औद्योगिक पीओई फाइबर स्विच ((2 एफ+4 टीपी) |
| मॉडल नं. | IM-FP244FE |
| पोर्ट |

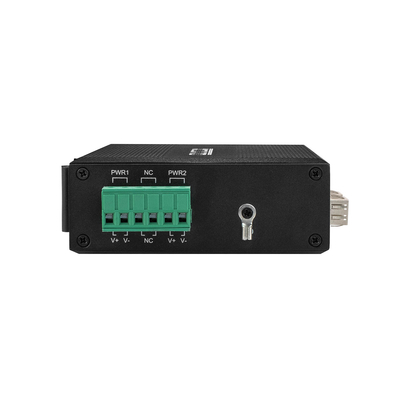

2x100M एसएफपी फाइबर SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 4x10/100/1000M UTP RJ45 ((MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) 1x6-पिन पावर टर्मिनल ब्लॉक |
| प्रोटोकॉल |
आईईईई 802.3 ((10 बेस-टी) IEEE 802.3u ((100Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3at 30W ((PoE+) |
| स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 1.2Gbps (गैर ट्रैफिक जाम) मैक: 4K पैकेट बफर का आकारः 1.75Mb |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100BASE-TX: CAT5 या उससे ऊपर की परिरक्षित घुमावदार जोड़ी ((≤100m) |
| एल ई डी |
पावर, फाइबर, नेटवर्क, पीओई पीडब्लूआर: पावर
फाइबर: एफएक्स1, एफएक्स2 चालूः ट्रांसमिशन सामान्य है बंदः ट्रांसमिशन सामान्य नहीं है (दोषपूर्ण ऑप्टिकल मॉड्यूल या डिस्कनेक्ट)
कॉपर ऑरेंजः PoE सूचक पोई काम कर रहा है बंदः PoE काम नहीं कर रहा है या यह गैर-PoE डिवाइस है
तांबा हराः गति संकेतक चालूः संचरण गति 1000 एमबीपीएस है झिलमिलाहटः संचरण में बंदः डिस्कनेक्ट या कार्य गति 10/100Mbps है |
| बिजली की खपत | PoE≤5W के बिना पूर्ण भार |
| विद्युत आपूर्ति |
PoE पावर सप्लाई इनपुट वोल्टेजः 48V (अधिकतम 52V) एकल PoE पावर सप्लाई आउटपुट पावरः 30W (पोर्ट 1~4) PoE आउटपुट वोल्टेजः 48V रिवर्स कनेक्शनः समर्थन |
| पीओई वायरिंग | 1/2 (V+), 3/6 (V-) |
| पर्यावरण |
कार्य तापमानः -40°C75°C भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
| प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN आईईसी 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
| मैकेनिकल सूचना |

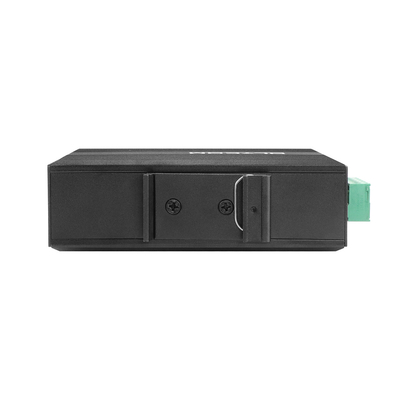

शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 114*93*35 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग वजनः 0.35 किलोग्राम/0.45 किलोग्राम ((नेट/ग्रोथ) |
| वारंटी | 3 वर्ष, आजीवन तकनीकी सहायता |
प्रश्न और उत्तर
120W PoE स्विच का अनुप्रयोग
पैकिंग सूची
टिप्पणी
सामान ((डीआईएन रेल ब्रैकेट, ऑप्टिकल मॉड्यूल, बिजली की आपूर्ति, पैच कॉर्ड, नेटवर्क केबल आदि) पैकिंग बॉक्स में शामिल नहीं हैं, कृपया इसे स्वयं तैयार करें या हमसे एक पूरा सेट खरीदें
शिपिंग बॉक्स की जानकारी
उत्पाद का आकारः 11.4*9.3*3.5 सेमी
आंतरिक बॉक्स का आकारः 23*16.5*5.8 सेमी
उत्पाद का वजनः 0.35 किलोग्राम
पैकिंग वजनः 0.45 किलोग्राम
मास्टर बॉक्स का आकारः 67*33*47 सेमी
पैकिंग मात्रा: 40 पीसी
पैकेजिंग वजनः 20 किलोग्राम
सहायक उपकरण
| औद्योगिक ऑप्टिकल मॉड्यूल | |
| OSPL1E06D-85 | 100BASE-FX ((850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D ((TX 1550 RX1310) |
| औद्योगिक डीआईएन पावर सप्लाई | |
| IM-DAC220/DC12V1.67A | AC220V से DC12V1.67A, -30°C~70°C |
| IM-DAC220/DC24V1A |
AC220V से DC24V1A, -30°C~70°C |
1यह किस चिप पर आधारित है?
ओलिकॉम: रियलटेक
2, मैं इसे अनुकूलित कर सकते हैं?
ओलिकॉम: हाँ
हम OEM सेवाओं जैसे लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों ((माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) का समर्थन करते हैं।
