DC24V 1x2 2x2 4x4 MM फाइबर बाहरी बायपास स्विच
8-चैनल बाईपास स्विच का परिचय

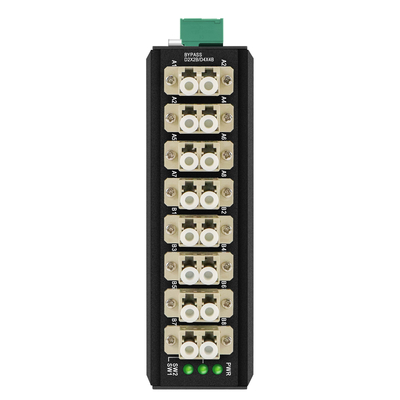

OM-FBS-44-MLC ऑप्टिकल नेटवर्क प्रणाली में महत्वपूर्ण ऑप्टिकल-नोड्स के लिए एक बाहरी फाइबर बायपास इकाई है।
ऑप्टिकल फाइबर बाईपास के उत्पाद विशेषताएं
ऑप्टिकल बायपास यूनिट का विनिर्देश
| उत्पाद का नाम | ऑप्टिकल फाइबर बायपास स्विच |
| पावर इंटरफेस | मानक औद्योगिक टर्मिनल ब्लॉक। |
| ध्रुवीयता संरक्षण | समर्थन |
| ऑप्टिकल फाइबर इंटरफेस | LC |
| तरंग दैर्ध्य सीमा | 850±40/1300±40nm; 1260~1650nm |
| परीक्षण तरंग दैर्ध्य | 850/1300nm; 1310/1550nm |
| घाटा सम्मिलित करें | प्रकार:0.6 डीबी अधिकतम:1.0 डीबी; प्रकार:0.6dB अधिकतम:1.0 डीबी |
| रिटर्न हानि | MM≥30 dB SM≥50 dB |
| चैनल क्रॉसस्टॉक | MM≥35 dB SM≥55 dB |
| ध्रुवीकरण हानि | ≤0.05 डीबी |
| तरंग दैर्ध्य हानि | ≤0.05 डीबी |
| तापमान हानि | ≤0.05 डीबी |
| पुनरावृत्ति | ≤0.05 डीबी |
| ऑपरेटिंग वोल्टेज | DC9V-52V |
| सेवा जीवन | ≥100000000 बार |
| स्विच करने का समय | ≤10 एमएस |
| ट्रांसमिशन ऑप्टिकल पावर | ≤500 एमडब्ल्यू |
फाइबर बाईपास स्विच का अनुप्रयोग आरेख
बायपास स्विच क्या है?
बाईपास इकाई या मॉड्यूल का उपयोग आमतौर पर नेटवर्क प्रणाली की सुरक्षा के लिए किया जाता है जब बिजली अचानक बंद हो जाती है।
एक रैखिक नेटवर्क प्रणाली में (जैसे नीचे दी गई आरेख में), यदि डेटा/एसएफपी/शक्ति सामान्य है तो संचरण ठीक है।
क्या होगा यदि कोई बिजली की आपूर्ति बंद हो गई है (जैसे बिजली के बढ़ते, हड़ताल, मानव निर्मित क्षति...)
पूरा नेटवर्क सिस्टम विफल हो जाएगा।
दूसरी स्थिति यह है कि स्विच 2 (मध्य में) क्षेत्र के लिए बिजली की मरम्मत/रखरखाव की आवश्यकता है, मान लीजिए 12 घंटे के लिए, पूरे सिस्टम को रोकना पड़ा।
बायपास मॉड्यूल/स्विच के साथ, यह पूरे सिस्टम में सुरक्षा तंत्र लगाने जैसा है।
एक बायपास स्विच एक ही समय में एक या कई स्विच विफल होने पर पूरी प्रणाली की रक्षा करने में मदद करता है।
पैकिंग सूची

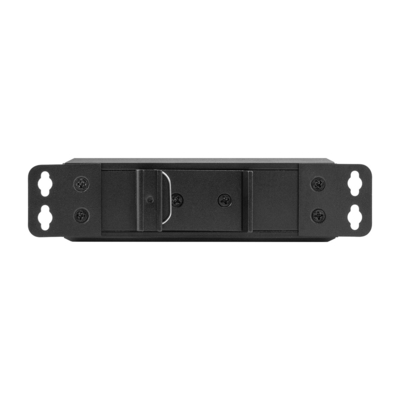

वास्तविक तस्वीरें
