DC24V 1x2 2x2 4x4 MM फाइबर ऑप्टिक बाईपास स्विच

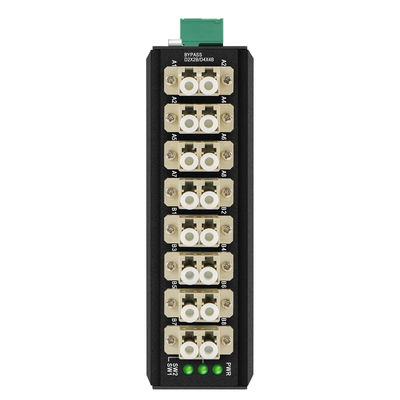

8 चैनल बाईपास स्विच का परिचय
OM-FBS-44-MLC ऑप्टिकल नेटवर्क सिस्टम में महत्वपूर्ण ऑप्टिकल-नोड्स के लिए एक बाहरी फाइबर बाईपास इकाई है।
ऑप्टिकल फाइबर बाईपास की उत्पाद विशेषताएं
ऑप्टिकल बाईपास यूनिट की विशिष्टता
| प्रोडक्ट का नाम | ऑप्टिकल फाइबर बाईपास स्विच |
| पावर इंटरफ़ेस | मानक औद्योगिक टर्मिनल ब्लॉक। |
| ध्रुवीयता संरक्षण | सहायता |
| ऑप्टिकल फाइबर इंटरफ़ेस | नियंत्रण रेखा |
| तरंग दैर्ध्य रेंज | 850±40/1300±40एनएम; 1260~1650 एनएम |
| तरंग दैर्ध्य का परीक्षण करें | 850/1300एनएम; 1310/1550एनएम |
| हानि डालें | टाइप: 0.6 डीबी अधिकतम: 1.0 डीबी; टाइप: 0.6 डीबी अधिकतम: 1.0 डीबी |
| वापसी हानि | MM≥30 dB SM≥50 dB |
| चैनल क्रॉसस्टॉक | एमएम≥35 डीबी एसएम≥55 डीबी |
| ध्रुवीकरण हानि | ≤0.05 डीबी |
| तरंग दैर्ध्य हानि | ≤0.05 डीबी |
| तापमान में कमी | ≤0.05 डीबी |
| repeatability | ≤0.05 डीबी |
| ऑपरेटिंग वोल्टेज | DC9V-52V |
| सेवा जीवन | ≥100000000 बार |
| समय बदलना | ≤10 एमएस |
| ट्रांसमिशन ऑप्टिकल पावर | ≤500 मेगावाट |
फाइबर बाईपास स्विच का अनुप्रयोग आरेख
बायपास स्विच क्या है?
बाईपास यूनिट या मॉड्यूल का उपयोग आमतौर पर नेटवर्क सिस्टम की सुरक्षा के लिए किया जाता है (जिस डिवाइस से यह जुड़ता है उसे बायपास करना) जब बिजली अचानक बंद हो जाती है।
एक रैखिक नेटवर्क प्रणाली में (नीचे दिए गए चित्र की तरह), यदि डेटा/एसएफपी/पावर सामान्य है तो ट्रांसमिशन ठीक है।
यदि कोई बिजली आपूर्ति बंद हो तो क्या होगा (जैसे बिजली का बढ़ना, हड़ताल, मानव निर्मित क्षति...)
पूरा नेटवर्क सिस्टम फेल हो जाएगा.
दूसरी स्थिति यह है कि स्विच 2 (मध्य वाला) क्षेत्र के लिए बिजली ओवरहाल/रखरखाव की आवश्यकता होती है, मान लीजिए 12 घंटे के लिए, पूरा सिस्टम बंद हो जाता है।
बाईपास मॉड्यूल/स्विच के साथ, यह पूरे सिस्टम में एक सुरक्षा तंत्र स्थापित करने जैसा है।
यदि एक या कई स्विच एक ही समय में विफल हो जाते हैं तो बायपास स्विच पूरे सिस्टम को सुरक्षित रखने में मदद करता है।
पैकिंग सूची
गुणवत्ता नियंत्रण अवलोकन
नेटवर्किंग और ऑप्टिकल संचार उत्पादों के लिए, विश्वसनीयता पृथक परीक्षण चरणों के बजाय एक अच्छी तरह से संरचित गुणवत्ता प्रणाली पर निर्भर करती है।
OLYCOM में, वास्तविक परिनियोजन वातावरण में लगातार प्रदर्शन सुनिश्चित करने के लिए घटक सोर्सिंग से लेकर अंतिम वितरण तक पूरे उत्पाद जीवनचक्र में गुणवत्ता नियंत्रण लागू किया जाता है।
उत्पादन से पहले सभी सामग्रियों को सत्यापित किया जाता है, जिसमें ऑप्टिकल मॉड्यूल, इलेक्ट्रॉनिक घटक और यांत्रिक संरचनाएं शामिल हैं। विनिर्माण के दौरान, असेंबली में सटीकता बनाए रखने और परिवर्तनशीलता को कम करने के लिए स्वचालित निरीक्षण प्रणालियों का उपयोग किया जाता है।
प्रत्येक उत्पाद कार्यात्मक सत्यापन से गुजरता है, जिसमें डेटा ट्रांसमिशन प्रदर्शन, फीचर ऑपरेशन और जहां लागू हो, बिजली वितरण शामिल होता है। ऑप्टिकल सिस्टम के लिए, तरंग दैर्ध्य सटीकता, सिग्नल गुणवत्ता और ट्रांसमिशन स्थिरता जैसे मापदंडों का सावधानीपूर्वक मूल्यांकन किया जाता है।
दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए, उपकरणों का परीक्षण अत्यधिक परिस्थितियों में किया जाता है, जिसमें तापमान भिन्नता, आर्द्रता जोखिम और यांत्रिक तनाव शामिल हैं। इसके अलावा, संभावित प्रारंभिक विफलताओं की पहचान करने के लिए विस्तारित रन-टाइम परीक्षण आयोजित किया जाता है।
प्रत्येक इकाई शिपमेंट से पहले अंतिम निरीक्षण के अधीन है, जिसमें दस्तावेजी परीक्षण रिकॉर्ड और अनुपालन डेटा द्वारा समर्थित पूर्ण ट्रेसेबिलिटी शामिल है।
निरंतर सुधार के साथ मानकीकृत प्रक्रियाओं को जोड़कर, OLYCOM स्थिर, टिकाऊ और क्षेत्र-तैयार नेटवर्किंग समाधान सुनिश्चित करता है।
