CCTV BNC एनालॉग वीडियो बिडी डेटा बैलेंस्ड ऑडियो फाइबर ऑप्टिक कन्वर्टर
परिचय
मॉडल का नाम: OM610-2V2D2AWT/R, आप अपने मॉडल का नाम लिख सकते हैं
बुनियादी कार्य: वीडियो डेटा ऑडियो ओवर फाइबर एक्सटेंडर
श्रेणी: वीडियो ऑप्टिकल कन्वर्टर
आवेदन: सीसीटीवी निगरानी, सरकारी और चिकित्सा पर्यावरण परियोजनाएं
मजबूत धातु केस
ईएमआई, आरएफआई और ग्राउंड लूप के बिना
स्टैंडअलोन और 19”3यू रैक सिस्टम में उपलब्ध
कम ऑप्टिकल लिंक लॉस - अधिकतम 30dB
स्विच पावर सप्लाई के साथ हॉट प्लग-एंड-प्ले
विनिर्देश
| ऑप्टिकल | |
| तरंग दैर्ध्य | 1310nm/1550nm |
| आउटपुट पावर | -8~3dBm |
| ऑप्टिक फाइबर |
सिंगल मोड (9/125um) 20Km से 80Km मल्टीमोड (50/125um) 1Km, ( 62.5/125um) 500m |
| रिसीविंग सेंसिटिविटी | -30dBm |
| इंटरफ़ेस | एसटी |
| वीडियो | |
| बैंडविड्थ | 8MHz |
| संगत सिस्टम | NTSC/PAL/SECAM |
| प्रतिबाधा/वोल्टेज | BNC 75Ω (अनबैलेंस्ड) / 2.0Vp-p |
| डिफरेंशियल गेन | < ±1% |
| डिफरेंशियल फेज | < ±1 |
| एस/एन अनुपात | >60dB(वेटिंग)(8 बिट) |
| इंटरफ़ेस | BNC |
| डेटा | |
| डेटा प्रोटोकॉल | RS232, RS422, RS485, मैनचेस्टर, BIPHASE डेटा |
| बैंडविड्थ | 0~300kbps |
| त्रुटि दर | 10-9 |
| इंटरफ़ेस | फीनिक्स टर्मिनल |
| ऑडियो | |
| प्रतिबाधा / वोल्टेज | 600ohm(अनबैलेंस्ड) / 2.0Vp-p |
| आवृत्ति प्रतिक्रिया | 10~20kHz |
| कुल हार्मोनिक विरूपण | <0.05% |
| डिफरेंशियल फेज | < ±1 |
| एस/एन अनुपात | >95dB(वेटिंग) |
| इंटरफ़ेस | फीनिक्स टर्मिनल |
| सैंपल रेट | 48k Hz |
| रिज़ॉल्यूशन | 16 बिट्स |
| चेसिस और कार्ड | |
| चेसिस स्लॉट मात्रा | 18 स्लॉट |
| संगतता (कार्ड के साथ) | 1~4ch कार्ड (18pcs); 8ch कार्ड (9pcs) |
| लचीलापन | विभिन्न कॉन्फ़िगरेशन के मिश्रित इंस्टॉलेशन का समर्थन करता है |
| कार्ड |
4ch पीसीबी (153x100x10mm) या 8ch पीसीबी आकार (153x100x25mm) में बड़े आकार की आवश्यकता वाले कॉन्फ़िगरेशन इस सिस्टम के साथ उपयोग नहीं किए जा सकते हैं |
| इलेक्ट्रिकल. पर्यावरण. यांत्रिक | |
| ऑपरेटिंग वोल्टेज |
स्टैंडअलोन: 220VAC से 5V/12VDC, रैक: डुअल 220V/-48V AC कार्ड: चेसिस द्वारा संचालित |
| ऑपरेटिंग तापमान | -35℃～+75℃ |
| भंडारण तापमान | -45℃～+85℃ |
| आर्द्रता | 0~95% गैर-संघनित |
| आयाम और वजन | स्टैंडअलोन और कार्ड: विभिन्न कॉन्फ़िगरेशन पर निर्भर करता है, चेसिस: 19”3U |
आवेदन
ऑर्डरिंग विकल्प
| OM610-4EWT/R | 4ch 10/100M ईथरनेट |
| OM610-4P2D↓WT/R | 4ch टेलीफोन+ 2ch RS485 डेटा Rx |
| OM610-4V↑1D↓4E WT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch 10/100M ईथरनेट |
| OM610-4V↑1D↓4PWT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch टेलीफोन |
| OM610-4V↑12D↓WT/R | 4ch वीडियो Tx + 12ch RS485 डेटा Rx |
| OM610-2D↓8PWT/R | 2ch RS485 डेटा Rx + 8ch टेलीफोन |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1ch बि-डी वीडियो + 1ch बि-डी RS485 डेटा + 1ch बि-डी ऑडियो + 1ch बि-डी संपर्क क्लोजर |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch बि-डी ऑडियो + 2ch बि-डी RS485 डेटा + 1ch 10/100M ईथरनेट |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch वीडियो Tx + 2ch बि-डी RS485 डेटा + 3ch ऑडियो Tx + 1ch बि-डी संपर्क क्लोजर |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R | 4ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट + 1ch टेलीफोन + 2ch संपर्क क्लोजर Tx |

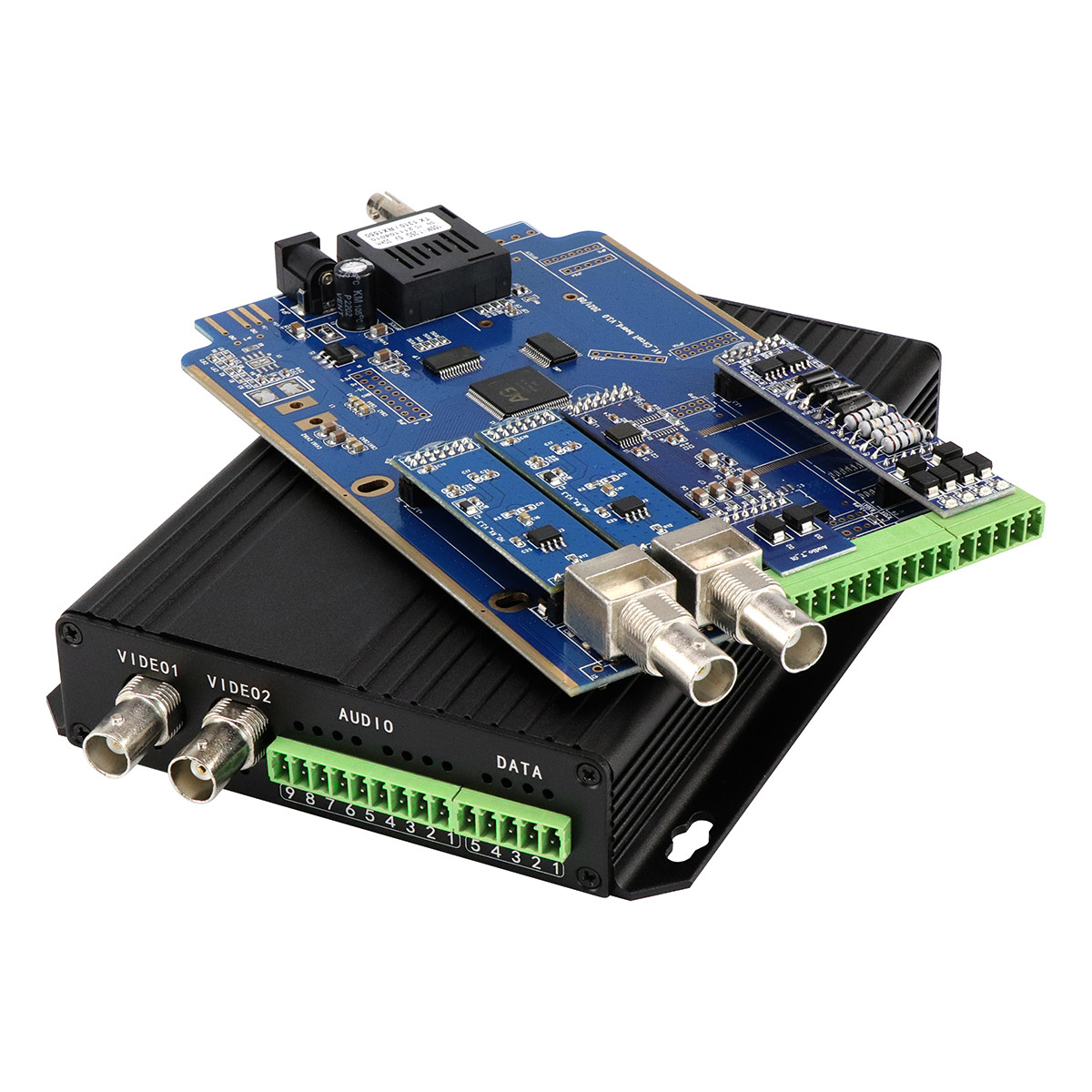

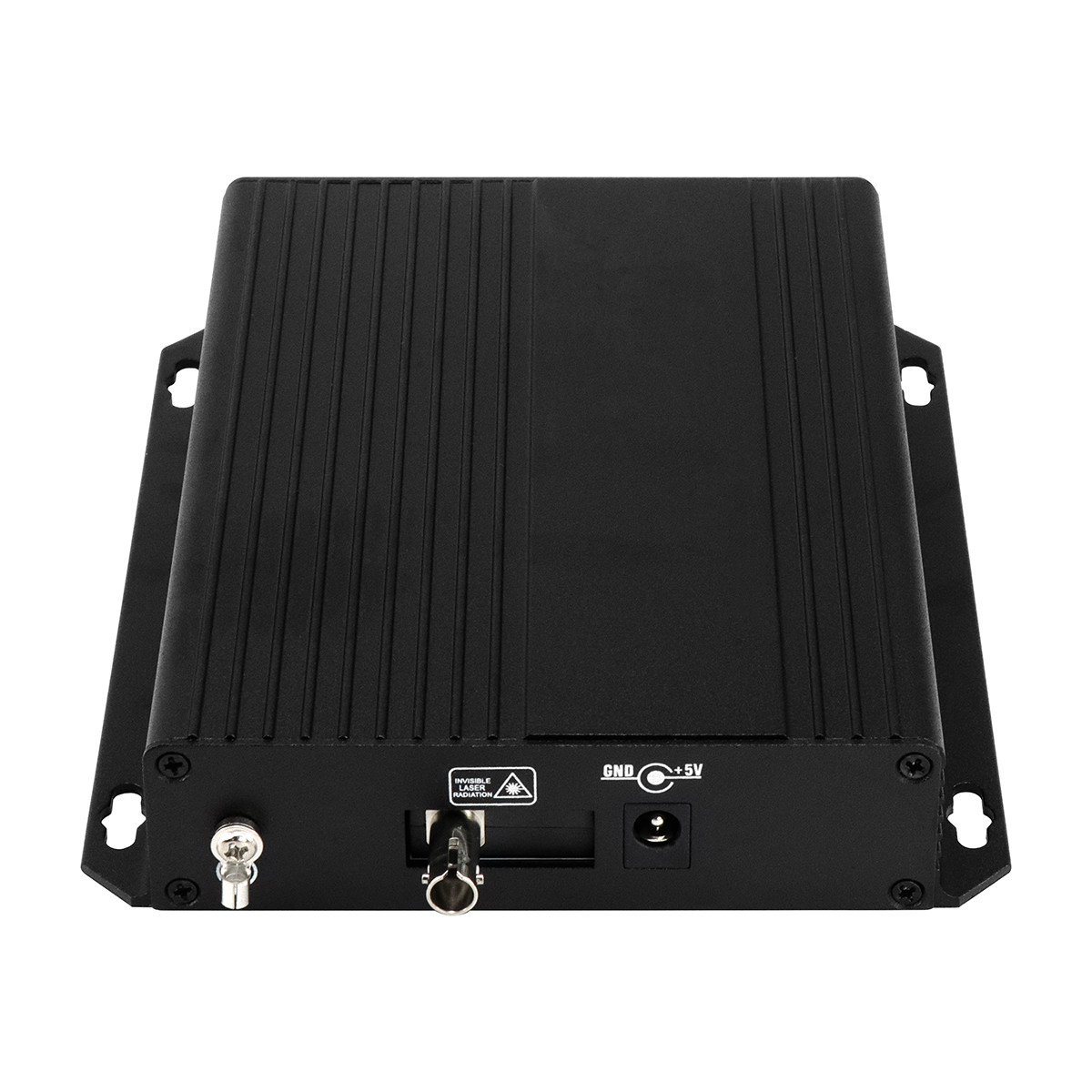

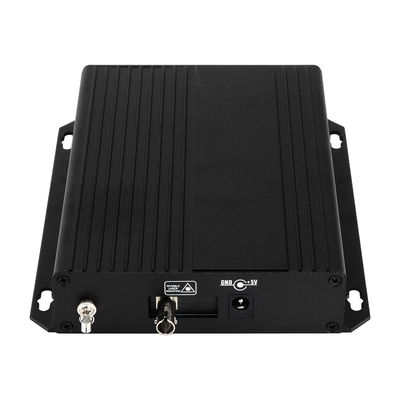

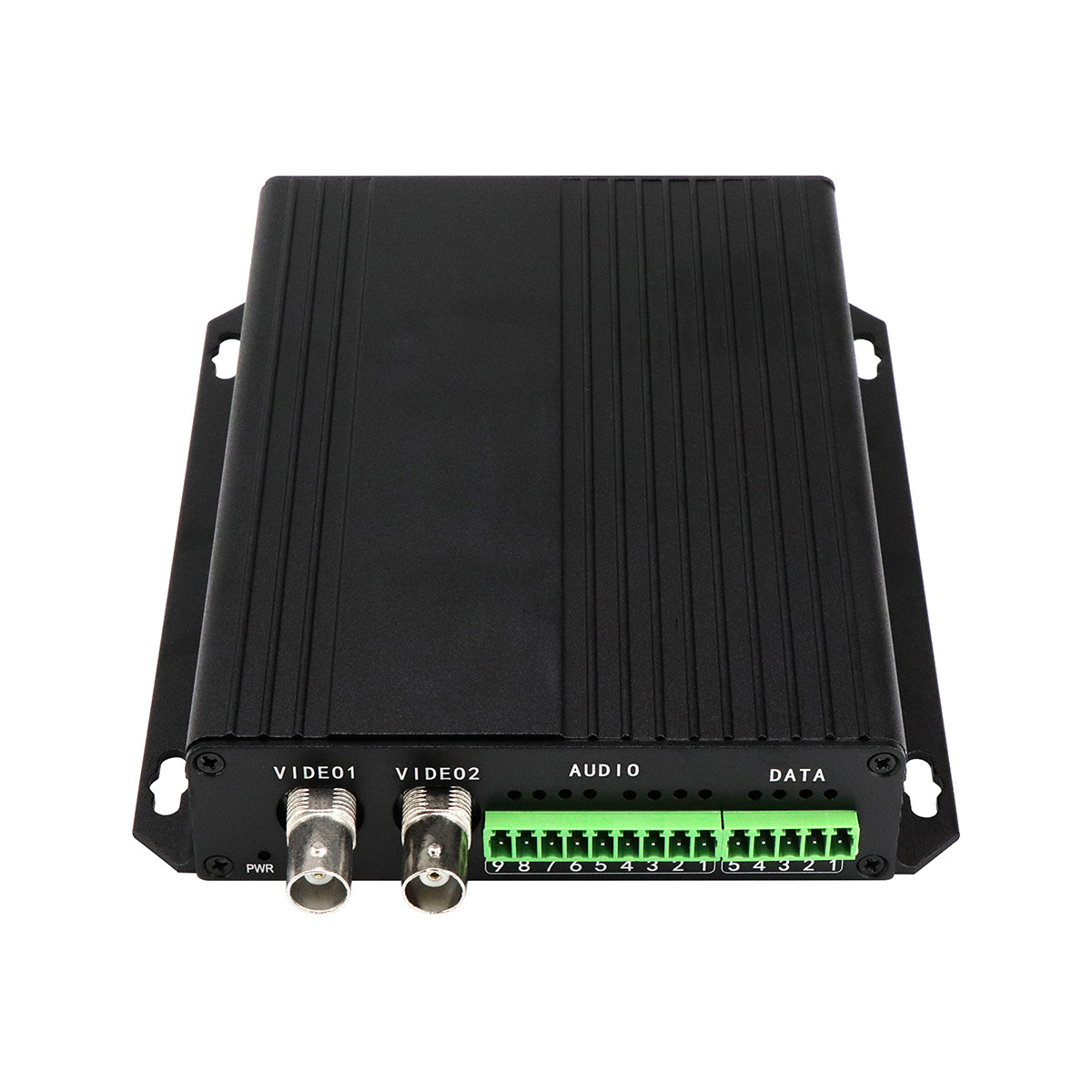

वास्तविक छवियां
पैकिंग बॉक्स
अक्सर पूछे जाने वाले प्रश्न
1. क्या आप OEM और ODM का समर्थन करते हैं?
हाँ, OEM और ODM सेवाएं प्रदान करना हमारी मुख्य प्रतिस्पर्धी शक्तियों में से एक है।
हमारे पास अनुकूलित विनिर्माण समाधानों में व्यापक अनुभव है।
इस क्षेत्र में हमारी क्षमताओं के बारे में विस्तृत जानकारी के लिए, कृपया निम्नलिखित लिंक पर उपलब्ध जानकारी देखें।
https://www.industrialnetworkswitch.com/factory.html
2. आप किन इनकोटर्म का समर्थन करते हैं?
एक फैक्ट्री-डायरेक्ट आपूर्तिकर्ता के रूप में, हमारी प्राथमिक व्यापार अवधि EXW है, जो हमारी परिचालन संरचना को दर्शाती है।
बड़े थोक आदेशों के लिए, हम लेनदेन की विशिष्ट आवश्यकताओं के आधार पर FOB या CIF शर्तों की व्यवस्था कर सकते हैं।
हम आपको सबसे उपयुक्त व्यवस्था खोजने के लिए अपनी पसंदीदा शर्तों पर हमारी टीम के साथ चर्चा करने के लिए प्रोत्साहित करते हैं।
3. क्या आप कुछ प्रदर्शनियों में भाग लेते हैं?
हाँ, हम प्रमुख अंतरराष्ट्रीय व्यापार प्रदर्शनियों में सक्रिय उपस्थिति बनाए रखते हैं।
हमारी नियमित भागीदारी में IFSEC UK, MIPS RUSSIA, Security ESSEN GERMANY, और ISC West USA जैसे प्रमुख कार्यक्रम शामिल हैं।
हम कभी-कभी क्षेत्रीय शो में भी भाग लेते हैं जिनमें Mitec Malaysia, Secon Korea, और Intersec Saudi Arabia शामिल हैं।
हम प्रचार और पुरालेख उद्देश्यों के लिए व्यापक फोटोग्राफी के साथ प्रत्येक प्रदर्शनी का पूरी तरह से दस्तावेजीकरण करते हैं, जिसे अनुरोध पर साझा किया जा सकता है।
4. क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
बिल्कुल, कारखाने के दौरे का गर्मजोशी से स्वागत है।
हम हर साल कई मूल्यवान ग्राहकों की मेजबानी करते हैं जो नए उत्पाद विकास की समीक्षा करने और अपनी व्यावसायिक साझेदारी को मजबूत करने के लिए हमारी सुविधाओं का दौरा करते हैं।
यदि आप यात्रा की योजना बना रहे हैं तो कृपया हमें पहले से सूचित करें ताकि हम उचित व्यवस्था कर सकें।
5. आपकी भुगतान अवधि क्या है?
नमूना आदेशों के लिए, हम उत्पादन शुरू करने से पहले पूर्ण भुगतान की आवश्यकता होती है।
बड़े थोक आदेशों के लिए, हम 30% अग्रिम जमा और शेष 70% शेष राशि शिपमेंट से पहले देय की भुगतान संरचना प्रदान करते हैं।
हमारी मौलिक नीति यह सुनिश्चित करती है कि किसी भी ऑर्डर को भेजने से पहले पूरा भुगतान प्राप्त हो जाए।
6. क्या आप पुनर्विक्रय या वितरण करते हैं?
हाँ, हम पुनर्विक्रेताओं, एजेंटों और वितरकों के साथ साझेदारी का स्वागत करते हैं।
ओलीकॉम ने दूरसंचार उद्योग में लगभग 20 वर्षों का अनुभव जमा किया है और घरेलू बाजार में एक मजबूत प्रतिष्ठा स्थापित की है।
हम अपने ब्रांड और उत्पाद पोर्टफोलियो का प्रतिनिधित्व करने के लिए योग्य विदेशी एजेंटों, पुनर्विक्रेताओं और वितरकों की तलाश करके सक्रिय रूप से अपना अंतरराष्ट्रीय नेटवर्क बढ़ा रहे हैं।
हम अपने वितरण भागीदारों को व्यापक तकनीकी सहायता और प्रतिस्पर्धी मूल्य निर्धारण सहायता प्रदान करते हैं।
