फाइबर एक्सटेंडर पर 3जी-एसडीआई वीडियो ईथरनेट बीडी आरएस485 आरएस422 डेटा
मजबूत धातु का मामला
कम ऑप्टिकल लिंक हानि ≈ अधिकतम 30dB
बिजली प्रतिरोधी समाधान
ईएमआई, आरएफआई और ग्राउंड लूप के बिना
WDM के साथ 1 फाइबर पर द्वि-दिश प्रसारण
8 बीआईटी का उच्च मात्रा स्तर
स्विच पावर सप्लाई के साथ गर्म प्लग-एंड-प्ले
स्टैंडअलोन और कैबिनेट सिस्टम में उपलब्ध
|
ऑप्टिकल |
|
|
तरंगदैर्ध्य |
1310nm/1550nm |
|
फाइबर का प्रकार और दूरी |
मल्टीमोड (50/125um) 5Km, (62.5/125um) 2Km सिंगल मोड (9/125um) 20Km / 40Km |
|
संचरण शक्ति |
-5 से -10 डीबीएम |
|
संवेदनशीलता दिखाना |
-26dBm से -30dBm |
|
रिटर्न हानि |
> 14dB |
|
झिट्टर |
< 0.2UI |
|
इंटरफेस |
एससी |
|
वीडियो |
|
|
सिग्नल प्रकार |
HD-SDI, SDI और 3G-SDI डिजिटल वीडियो सिग्नल |
|
लाभ |
एकता |
|
संकल्प |
8 या 10 बिट, स्वचालित |
|
डेटा दरें |
270 एमबीपीएस, 1.485 जीबीपीएस, 2.970 जीबीपीएस |
|
परिचालन मानक |
एसएमपीटीई 259एम-सी, एसएमपीटीई 292एम, एसएमपीटीई 424एम, आईटीयू-आर बीटी।601, आईटीयू-आर बीटी.1120 |
|
स्वतः डेटा दर लॉक |
हाँ |
|
डेटा |
|
|
डाटा प्रोटोकॉल |
आरएस232, आरएस485, मैनचेस्टर, बीआईएफएएसई डेटा |
|
बैंडविड्थ |
0~300kbps |
|
त्रुटि दर |
10-9 |
|
इंटरफेस |
फीनिक्स टर्मिनल |
|
ऑडियो |
|
|
प्रतिबाधा/वोल्टेज |
600 ओम (असंतुलित) / 2.0 वीपी-पी |
|
आवृत्ति प्रतिक्रिया |
10~20kHz |
|
पूर्ण सामंजस्य विकृति |
<0.05% |
|
अंतर चरण |
< ± 1 |
|
एस/एन अनुपात |
>95dB ((वजन) |
|
इंटरफेस |
फीनिक्स टर्मिनल |
|
नमूना दर |
48k Hz |
|
संकल्प |
16 बिट्स |
|
संपर्क का समापन |
|
|
संकेत इनपुट |
अलार्म, द्विआधारी इनपुट, समर्थन टीटीएल, आरएस-232/422/485 या निष्क्रिय स्विच बटन |
|
संकेत आउटपुट |
मनमाना अलार्म, द्विआधारी आउटपुट, समर्थन टीटीएल, आरएस-232/422/485 या रिले आउटपुट |
|
इंटरफेस |
फीनिक्स टर्मिनल |
|
ईथरनेट |
|
|
कार्य मोड |
पूर्ण डुप्लेक्स / आधा डुप्लेक्स, ऑटोसेंसिंग |
|
नेटवर्क गति |
10/100 एमबीपीएस, ऑटोसेंसिंग |
|
इंटरफेस |
आरजे45 |
|
विद्युत, पर्यावरण, यांत्रिक |
|
|
ऑपरेटिंग वोल्टेज |
रैकः दोहरी 11~240V AC |
|
परिचालन तापमान |
-35°C+75°C |
|
भंडारण तापमान |
-45°C+85°C |
|
आर्द्रता |
0~95% नॉन कंडेनसिंग |
आवेदन
एक्सप्रेस वे सुरक्षा सुरक्षा और टोल स्टेशन प्रणाली
एचडी सीसीटीवी
टेलीविजन स्टूडियो
शहरी यातायात निगरानी प्रणाली
प्रत्यक्ष प्रसारण
आदेश देने की जानकारी
Olycom OM610 श्रृंखला के ऑप्टिकल ट्रांसमीटर और रिसीवर कॉन्फ़िगरेशन का एक विस्तृत चयन प्रदान करते हैं,एक विशिष्ट प्रकार के सिग्नल के एकल चैनल के साथ एक सरल सेटअप से लेकर परिष्कृत समाधानों तक (वीडियो), ऑडियो, डेटा, टेलीफोन, अलार्म और ईथरनेट) ।
विभिन्न आवश्यकताओं को पूरा करने के लिए लचीले विन्यास अनुकूलन और ओडीएम के लिए खुले हैं।
| OM610-1V↑2D↓2A↑1E WT/R | 1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch संपर्क समापन Tx |
| OM610-2P1EWT/R | 2ch टेलीफोन + 1ch 10/100M ईथरनेट |
| OM610-2V↑1D↓1P1E WT/R | 2ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
| OM610-4EWT/R | 4ch 10/100M ईथरनेट |
| OM610-4P2D↓WT/R | 4ch टेलीफोन+ 2ch RS485 डेटा Rx |
| OM610-4V↑1D↓4E WT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch 10/100M ईथरनेट |
| OM610-4V↑1D↓4PWT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch टेलीफोन |
| OM610-4V↑12D↓WT/R | 4ch वीडियो Tx + 12ch RS485 डेटा Rx |
अक्सर पूछे जाने वाले प्रश्न
1 प्रश्न: क्या आप नमूना आदेश स्वीकार करते हैं?
उत्तर: हाँ। हमारी सेवाओं और गुणवत्ता की जाँच के लिए नमूना आदेश।
2 प्रश्न: क्या मुझे कोई छूट मिल सकती है?
उत्तर: दोहराए गए आदेशों, नियमित ग्राहकों और छूट वाले उत्पादों पर छूट दी जाएगी।
3 प्रश्न: अपने पैकिंग के बारे में कुछ बताइए।
A: यह तटस्थ पैकिंग है। यदि आपके पास अपना पैकिंग बॉक्स है, तो हम इसका समर्थन करते हैं।

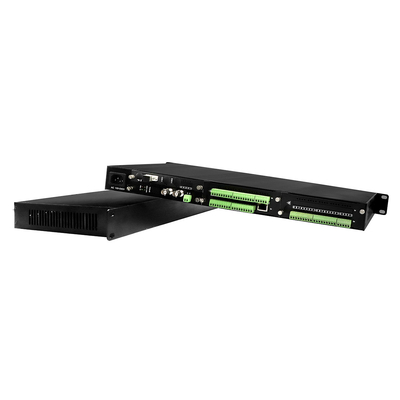

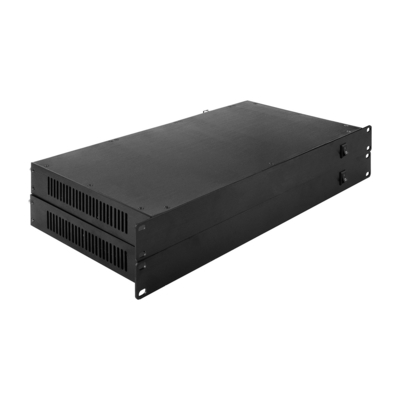

अधिक उत्पाद चित्र
