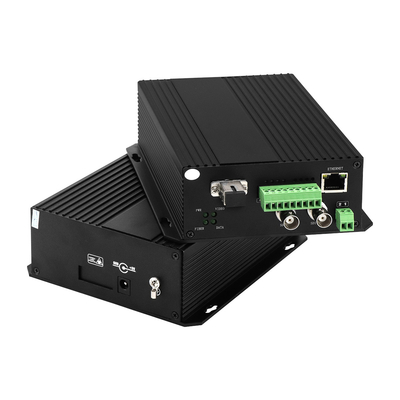

3जी एसडीआई वीडियो आरएस485 डेटा 10/100 एम ईथरनेट फाइबर ऑप्टिक कनवर्टर
परिचय
प्रमुख विशेषताएं
विनिर्देश
| ऑप्टिकल | |
| तरंगदैर्ध्य | 1310nm/1550nm |
| फाइबर का प्रकार और दूरी | मल्टीमोड (50/125um) 5Km, (62.5/125um) 2Km सिंगल मोड (9/125um) 20Km / 40Km |
| संचरण शक्ति | -5 से -10 डीबीएम |
| संवेदनशीलता दिखाना | -26dBm से -30dBm |
| रिटर्न हानि | > 14dB |
| झिट्टर | < 0.2UI |
| इंटरफेस | एससी |
| वीडियो | |
| सिग्नल प्रकार | HD-SDI और SDI वीडियो सिग्नल |
| लाभ | एकता |
| संकल्प | 8 या 10 बिट, स्वचालित |
| डेटा दरें | 270 एमबीपीएस, 1.485 जीबीपीएस |
| परिचालन मानक | एसएमपीटीई 259एम-सी, एसएमपीटीई 292एम, एसएमपीटीई 424एम, आईटीयू-आर बीटी।601, आईटीयू-आर बीटी.1120 |
| स्वतः डेटा दर लॉक | हाँ |
| वीडियो इनपुट - ट्रांसमीटर | |
| संख्या/सिग्नल प्रकार | 2 एकल लिंक एसडीआई या एचडी-एसडीआई वीडियो 1 Tx के लिए, 1 स्थानीय पूर्वावलोकन के लिए |
| इंटरफेस | 2 महिला बीएनसी |
| प्रतिबाधा | 750 ओम |
| डेटा दरें | 19 एमबीपीएस से 1,485 जीबीपीएस |
| नाममात्र स्तर | 0.8 वीपी-पी |
| न्यूनतम/अधिकतम स्तर | 0.5 वी से 1.0 वीपी-पी तक |
| रिटर्न हानि | ≥15 dB @ 5 MHz से 1.5 GHz, ≥10 dB @ 1.5 GHz से 3.0 GHz |
| इनपुट केबल समानांतर | केबल के नुकसान के लिए -30 डीबी तक के लिए स्वचालित |
| वीडियो आउटपुट - रिसीवर | |
| संख्या/सिग्नल प्रकार | 2 एकल लिंक एसडीआई या एचडी-एसडीआई वीडियो 1 आरएक्स के लिए, 1 बैकअप / साझा करने के लिए |
| इंटरफेस | 2 महिला बीएनसी |
| प्रतिबाधा | 750 ओम |
| पुनः-क्लॉकिंग | 270 एमबीपीएस, 1.485 जीबीपीएस के लिए स्वचालित या अनजान दरों के लिए बायपास |
| नाममात्र स्तर | 0.8 वीपी-पी |
| न्यूनतम/अधिकतम स्तर | 0.5 वी से 1.0 वीपी-पी तक |
| रिटर्न हानि | <-25 डीबी @ 100 एमएचजेड |
| डेटा | |
| डाटा प्रोटोकॉल | RS485, मैनचेस्टर, BIPHASE डेटा |
| बैंडविड्थ | 0~300kbps |
| त्रुटि दर | 10-9 |
| इंटरफेस | फीनिक्स टर्मिनल |
| ईथरनेट | |
| कार्य मोड | पूर्ण डुप्लेक्स / आधा डुप्लेक्स, ऑटोसेंसिंग |
| नेटवर्क गति | 10/100 एमबीपीएस, ऑटोसेंसिंग |
| इंटरफेस | आरजे45 |
| विद्युत, पर्यावरण, यांत्रिक | |
| ऑपरेटिंग वोल्टेज |
स्टैंडअलोन:220VAC से 5V/12VDC, रैकः दोहरी 220V/-48V AC कार्डः चेसिस द्वारा संचालित |
| परिचालन तापमान | -35°C+75°C |
| भंडारण तापमान | -45°C+85°C |
| आर्द्रता | 0~95% नॉन कंडेनसिंग |
| आयाम और वजन |
स्टैंडअलोन और कार्डः विभिन्न विन्यासों पर निर्भर करता है चेसिसः 19 ¢ 3 यू |
आवेदन
आदेश देने की जानकारी
| OM610-4P2D↓WT/R | 4ch टेलीफोन+ 2ch RS485 डेटा Rx |
| OM610-4V↑1D↓4E WT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch 10/100M ईथरनेट |
| OM610-4V↑1D↓4PWT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch टेलीफोन |
| OM610-4V↑12D↓WT/R | 4ch वीडियो Tx + 12ch RS485 डेटा Rx |
| OM610-2D↓8PWT/R | 2ch RS485 डेटा Rx + 8ch टेलीफोन |
| OM610-20D↓WT/R | 20ch RS485 डेटा Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓↓WT/R | 1ch द्वि-दिश वीडियो + 1ch द्वि-दिश RS485 डेटा + 1ch द्वि-दिश ऑडियो + 1ch द्वि-दिश संपर्क बंद |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch द्वि-आयामी ऑडियो + 2ch द्वि-आयामी RS485 डेटा + 1ch 10/100M ईथरनेट |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch वीडियो Tx + 2ch द्वि-दि RS485 डेटा + 3ch ऑडियो Tx + 1ch द्वि-दि संपर्क बंद |

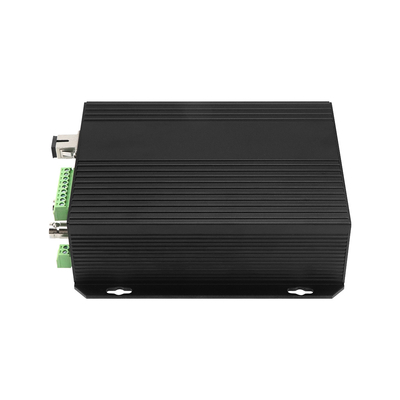

अधिक उत्पाद चित्र
