बीएनसी वीडियो बीडी डेटा आरएस232 आरएस485 फाइबर मीडिया कनवर्टर
प्रमुख विशेषताएं
मजबूत धातु का मामला
ईएमआई, आरएफआई और ग्राउंड लूप के बिना
सुरक्षित और बाहरी हस्तक्षेप से प्रतिरक्षित
प्लग-एंड-प्ले डिजाइन
परिचय
उत्पाद का मॉडल: OM610-4V↑6D↑↓1EWT/R, आप अपने मॉडल का नाम इस्तेमाल कर सकते हैं या डिवाइस पर अपना लोगो प्रिंट कर सकते हैं।
आवेदनः सरकारी, सैन्य और चिकित्सा पर्यावरण परियोजनाएं
ऑप्टिकल वीडियो ट्रांसमीटर और रिसीवर, जिसे फाइबर मीडिया कन्वर्टर, ईथरनेट डेटा ऑप्टिक कन्वर्टर, फाइबर कन्वर्टर पर डिजिटल वीडियो भी कहा जाता है,500 मीटर की समाक्षीय सीमा का विस्तार करने और ऑप्टिकल फाइबर केबल पर अधिकतम 80 किमी तक जुड़े सीसीटीवी सिग्नल प्राप्त करने की उम्मीद है।.
यह वीडियो, डेटा और ईथरनेट के उच्च निष्ठा सीसीटीवी संकेतों को प्रसारित और प्राप्त करता है
यह न्यूनतम गड़बड़ी के साथ हानि रहित संचरण की अनुमति देता है
यह विभिन्न जरूरतों को पूरा करने के लिए अनुकूलन और ODM के लिए खुला है
यह स्टैंडअलोन और चेसिस सिस्टम उपकरणों का समर्थन करता है।
विनिर्देश
| ऑप्टिकल | |
| तरंगदैर्ध्य | 1310nm/1550nm |
| आउटपुट शक्ति | -8~3dBm |
| ऑप्टिक फाइबर |
एकल मोड (9/125um) 20 किमी से 80 किमी मल्टीमोड (50/125um) 1 किमी, (62.5/125um) 500 मीटर |
| संवेदनशीलता दिखाना | -30dBm |
| इंटरफेस | FC/ST/SC |
| वीडियो | |
| बैंडविड्थ | 8MHZ |
| संगत प्रणालियाँ | एनटीएससी/पीएएल/एसईसीएएम |
| प्रतिबाधा/वोल्टेज | BNC 75Ω (असंतुलित) / 2.0Vp-p |
| अंतर लाभ | < ± 1% |
| अंतर चरण | < ± 1 |
| एस/एन अनुपात | >60dB ((वजन) ((8 बिट) |
| इंटरफेस | बीएनसी |
| डेटा | |
| डाटा प्रोटोकॉल | आरएस232, आरएस422, आरएस485, मैनचेस्टर, बीफास डेटा |
| बैंडविड्थ | 0~300kbps |
| त्रुटि दर | 10-9 |
| इंटरफेस | फीनिक्स टर्मिनल |
| ईथरनेट | |
| कार्य मोड | पूर्ण डुप्लेक्स / आधा डुप्लेक्स, ऑटो-सेंसिंग |
| नेटवर्क गति | 10/100 एमबीपीएस, ऑटोसेंसिंग |
| इंटरफेस | आरजे45 |
| चेसिस और कार्ड | |
| चेसिस स्लॉट मात्रा | 18 स्लॉट |
| कार्ड के साथ संगतता | 1~4ch कार्ड ((18pcs); 8ch कार्ड ((9pcs) |
| लचीलापन | विभिन्न विन्यासों की मिश्रित स्थापना का समर्थन करता है |
| कार्ड |
4ch PCB ((153x100x10mm) या 8ch PCB आकार (153x100x25mm) में इस प्रणाली के साथ बड़े आकार की आवश्यकता वाले विन्यासों का उपयोग नहीं किया जा सकता है |
| विद्युत, पर्यावरण, यांत्रिक | |
| ऑपरेटिंग वोल्टेज |
स्टैंडअलोन:220VAC से 5V/12VDC, रैकः दोहरी 220V/-48V AC कार्डः चेसिस द्वारा संचालित |
| परिचालन तापमान | -35°C+75°C |
| भंडारण तापमान | -45°C+85°C |
| आर्द्रता | 0~95% नॉन कंडेनसिंग |
| आयाम और वजन |
स्टैंडअलोन और कार्डः विभिन्न विन्यासों पर निर्भर करता है चेसिसः 19 ¢ 3 यू |
आवेदन
व्यायामशाला (लाइव वीडियो और ऑडियो प्रसारण)
आदेश देने की जानकारी
| OM610-2V↑1D↓1P1EWT/R | 2ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
| OM610-2V↑2D↓2A↑1EWT/R | 2ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
| OM610-4EWT/R | 4ch 10/100M ईथरनेट |
| OM610-4P2D↓WT/R | 4ch टेलीफोन+ 2ch RS485 डेटा Rx |
| OM610-4V↑1D↓4EWT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch 10/100M ईथरनेट |
| OM610-4V↑1D↓4PWT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch टेलीफोन |
| OM610-4V↑12D↓WT/R | 4ch वीडियो Tx + 12ch RS485 डेटा Rx |
| OM610-2D↓8PWT/R | 2ch RS485 डेटा Rx + 8ch टेलीफोन |
वारंटी
| उत्पाद श्रेणी | वारंटी अवधि |
| फाइबर ईथरनेट मीडिया कनवर्टर | 1 वर्ष |
| ऑप्टिकल वीडियो कनवर्टर | 1 वर्ष |
| फाइबर स्विच | 1 वर्ष |
| ईथरनेट स्विच | 1 वर्ष |
| सीरियल फाइबर कन्वर्टर | 1 वर्ष |
| पीडीएच मल्टीप्लेक्सर | 1 वर्ष |
| सीसीटीवी पीओई स्विच | 1 वर्ष |
| वाणिज्यिक प्रबंधित स्विच | 1 वर्ष |
| वाणिज्यिक पीओई प्रबंधित स्विच | 1 वर्ष |
| डीआईएन पावर सप्लाई | तीन वर्ष |
| औद्योगिक ईथरनेट स्विच | तीन वर्ष |
| औद्योगिक पीओई स्विच | तीन वर्ष |
| औद्योगिक प्रबंधित स्विच | तीन वर्ष |
| औद्योगिक पीओई प्रबंधित स्विच | तीन वर्ष |
| सीडब्ल्यूडीएम मॉड्यूल | 1 वर्ष |
| डीडब्ल्यूडीएम/ओटीएन उपकरण | 1 वर्ष |

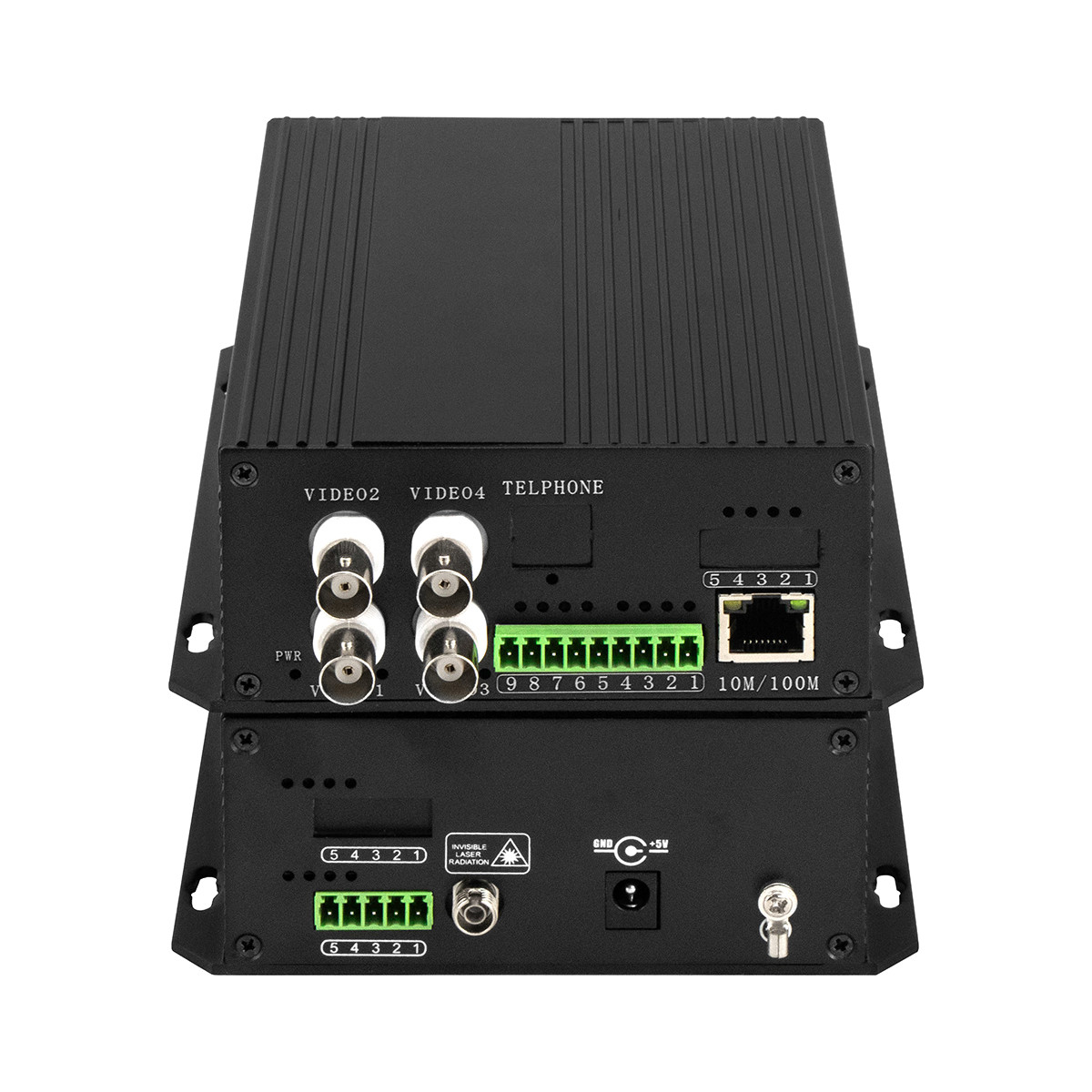

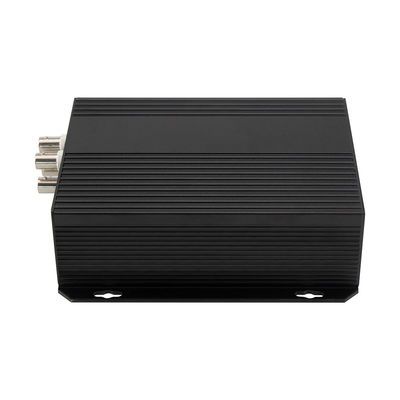

उत्पाद चित्र
