वीडियो ऑडियो डेटा संपर्क समापन ईथरनेट फाइबर कनवर्टर
परिचय
उत्पाद मॉडल: OM610-8V↑2A↑↓ 2K↓2D↑↓1EWT/R
आप अपने मॉडल का नाम इस्तेमाल कर सकते हैं और डिवाइस पर अपना लोगो प्रिंट कर सकते हैं।
प्रमुख विशेषताएं
विनिर्देश
| ऑप्टिकल | |
| तरंगदैर्ध्य | 1310nm/1550nm |
| आउटपुट शक्ति | -8~3dBm |
| ऑप्टिक फाइबर |
एकल मोड (9/125um) 20 किमी से 80 किमी मल्टीमोड (50/125um) 1 किमी, (62.5/125um) 500 मीटर |
| संवेदनशीलता दिखाना | -30dBm |
| इंटरफेस | FC/ST/SC |
| वीडियो | |
| बैंडविड्थ | 8MHZ |
| संगत प्रणालियाँ | एनटीएससी/पीएएल/एसईसीएएम |
| प्रतिबाधा/वोल्टेज | BNC 75Ω (असंतुलित) / 2.0Vp-p |
| अंतर लाभ | < ± 1% |
| अंतर चरण | < ± 1 |
| एस/एन अनुपात | >60dB ((वजन) ((8 बिट) |
| इंटरफेस | बीएनसी |
| डेटा | |
| डाटा प्रोटोकॉल | आरएस232, आरएस422, आरएस485, मैनचेस्टर, बीफास डेटा |
| बैंडविड्थ | 0~300kbps |
| त्रुटि दर | 10-9 |
| इंटरफेस | फीनिक्स टर्मिनल |
| ऑडियो | |
| प्रतिबाधा/वोल्टेज | 600 ओम (असंतुलित) / 2.0 वीपी-पी |
| आवृत्ति प्रतिक्रिया | 10~20kHz |
| पूर्ण सामंजस्य विकृति | <0.05% |
| अंतर चरण | < ± 1 |
| एस/एन अनुपात | >95dB ((वजन) |
| इंटरफेस | फीनिक्स टर्मिनल |
| नमूना दर | 48k Hz |
| संकल्प | 16 बिट्स |
| संपर्क का समापन | |
| संकेत इनपुट | अलार्म, द्विआधारी इनपुट, समर्थन टीटीएल, आरएस-232/422/485 या निष्क्रिय स्विच बटन |
| संकेत आउटपुट | मनमाना अलार्म, द्विआधारी आउटपुट, समर्थन टीटीएल, आरएस-232/422/485 या रिले आउटपुट |
| इंटरफेस | फीनिक्स टर्मिनल |
| ईथरनेट | |
| कार्य मोड | पूर्ण डुप्लेक्स / आधा डुप्लेक्स, ऑटोसेंसिंग |
| नेटवर्क गति | 10/100 एमबीपीएस, ऑटोसेंसिंग |
| इंटरफेस | आरजे45 |
| चेसिस और कार्ड | |
| चेसिस स्लॉट मात्रा | 18 स्लॉट |
| कार्ड के साथ संगतता | 1~4ch कार्ड ((18pcs); 8ch कार्ड ((9pcs) |
| लचीलापन | विभिन्न विन्यासों की मिश्रित स्थापना का समर्थन करता है |
| कार्ड |
4ch PCB ((153x100x10mm) या 8ch PCB आकार (153x100x25mm) में इस प्रणाली के साथ बड़े आकार की आवश्यकता वाले विन्यासों का उपयोग नहीं किया जा सकता है |
| विद्युत, पर्यावरण, यांत्रिक | |
| ऑपरेटिंग वोल्टेज | स्टैंडअलोन:220VAC से 5V/12VDC, रैकः दोहरी 220V/-48V AC, कार्डः चेसिस द्वारा संचालित |
| परिचालन तापमान | -35°C+75°C |
| भंडारण तापमान | -45°C+85°C |
| आर्द्रता | 0~95% नॉन कंडेनसिंग |
| आयाम और वजन | स्टैंडअलोन और कार्डः विभिन्न विन्यासों पर निर्भर करता है, चेसिसः 19 ¢ 3 यू |
आवेदन
आदेश देने की जानकारी
| OM610-1V↑1D↓1P1E WT/R | 1ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch संपर्क समापन Tx |
| OM610-2P1EWT/R | 2ch टेलीफोन + 1ch 10/100M ईथरनेट |
| OM610-2V↑1D↓1P1E WT/R | 2ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
| OM610-4EWT/R | 4ch 10/100M ईथरनेट |
| OM610-2D↓8PWT/R | 2ch RS485 डेटा Rx + 8ch टेलीफोन |
| OM610-20D↓WT/R | 20ch RS485 डेटा Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓↓WT/R | 1ch द्वि-दिश वीडियो + 1ch द्वि-दिश RS485 डेटा + 1ch द्वि-दिश ऑडियो + 1ch द्वि-दिश संपर्क बंद |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch द्वि-आयामी ऑडियो + 2ch द्वि-आयामी RS485 डेटा + 1ch 10/100M ईथरनेट |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch वीडियो Tx + 2ch द्वि-दि RS485 डेटा + 3ch ऑडियो Tx + 1ch द्वि-दि संपर्क बंद |
हमारा फायदा

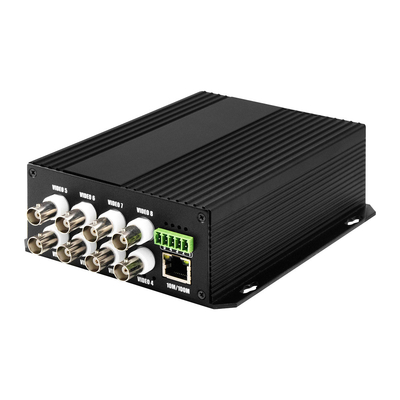

अधिक उत्पाद चित्र
