8 चैनल बिडी सूखी संपर्क बंद फाइबर ऑप्टिक कनवर्टर
परिचय
ऑप्टिकल वीडियो ट्रांसमीटर और रिसीवर, जिसे फाइबर कन्वर्टर, मीडिया कन्वर्टर, ऑप्टिकल वीडियो कन्वर्टर के रूप में भी जाना जाता है,इनका उद्देश्य समाक्षीय सीमा को 500 मीटर तक बढ़ाकर ऑप्टिकल फाइबर केबल पर अधिकतम 80 किमी तक सीसीटीवी सिग्नल प्राप्त करना है।.
फाइबर कन्वर्टर पर यह सूखा संपर्क न्यूनतम गड़बड़ी के साथ संपर्क बंद करने के संकेत भेजता और प्राप्त करता है।
इसके अलावा हमारे फाइबर ऑप्टिकल कन्वर्टर सीरियल वीडियो, ऑडियो, डेटा, टेलीफोन और ईथरनेट सिग्नल ट्रांसमिशन भी प्रदान करते हैं।
विनिर्देश
| ऑप्टिकल | |
| तरंगदैर्ध्य | 1310nm/1550nm |
| आउटपुट शक्ति | -8~3dBm |
| ऑप्टिक फाइबर |
एकल मोड (9/125um) 20 किमी से 80 किमी मल्टीमोड (50/125um) 1 किमी, (62.5/125um) 500 मीटर |
| संवेदनशीलता दिखाना | -30dBm |
| इंटरफेस | FC/ST/SC |
| संपर्क का समापन | |
| संकेत इनपुट | अलार्म, द्विआधारी इनपुट, समर्थन टीटीएल, आरएस-232/422/485 या निष्क्रिय स्विच बटन |
| संकेत आउटपुट | मनमाना अलार्म, द्विआधारी आउटपुट, समर्थन टीटीएल, आरएस-232/422/485 या रिले आउटपुट |
| इंटरफेस | फीनिक्स टर्मिनल |
|
|
|
| चेसिस और कार्ड | |
| चेसिस स्लॉट मात्रा | 18 स्लॉट |
| कार्ड के साथ संगतता | 1~4ch कार्ड ((18pcs); 8ch कार्ड ((9pcs) |
| लचीलापन | विभिन्न विन्यासों की मिश्रित स्थापना का समर्थन करता है |
| कार्ड |
4ch PCB ((153x100x10mm) या 8ch PCB आकार (153x100x25mm) में इस प्रणाली के साथ बड़े आकार की आवश्यकता वाले विन्यासों का उपयोग नहीं किया जा सकता है |
| विद्युत, पर्यावरण, यांत्रिक | |
| ऑपरेटिंग वोल्टेज | स्टैंडअलोन:220VAC से 5V/12VDC, रैकः दोहरी 220V/-48V AC, कार्डः चेसिस द्वारा संचालित |
| परिचालन तापमान | -35°C+75°C |
| भंडारण तापमान | -45°C+85°C |
| आर्द्रता | 0~95% नॉन कंडेनसिंग |
| आयाम और वजन | स्टैंडअलोन और कार्डः विभिन्न विन्यासों पर निर्भर करता है, चेसिसः 19 ¢ 3 यू |
आवेदन
आदेश देने की जानकारी
| OM610-1V↑1D↓1P1E WT/R | 1ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch संपर्क समापन Tx |
| OM610-2P1EWT/R | 2ch टेलीफोन + 1ch 10/100M ईथरनेट |
| OM610-2V↑1D↓1P1E WT/R | 2ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
| OM610-4EWT/R | 4ch 10/100M ईथरनेट |
| OM610-4P2D↓WT/R | 4ch टेलीफोन+ 2ch RS485 डेटा Rx |
| OM610-4V↑1D↓4E WT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch 10/100M ईथरनेट |
| OM610-4V↑1D↓4PWT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch टेलीफोन |
| OM610-4V↑12D↓WT/R | 4ch वीडियो Tx + 12ch RS485 डेटा Rx |
| OM610-2D↓8PWT/R | 2ch RS485 डेटा Rx + 8ch टेलीफोन |
| OM610-20D↓WT/R | 20ch RS485 डेटा Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓↓WT/R | 1ch द्वि-दिश वीडियो + 1ch द्वि-दिश RS485 डेटा + 1ch द्वि-दिश ऑडियो + 1ch द्वि-दिश संपर्क बंद |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch द्वि-आयामी ऑडियो + 2ch द्वि-आयामी RS485 डेटा + 1ch 10/100M ईथरनेट |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch वीडियो Tx + 2ch द्वि-दि RS485 डेटा + 3ch ऑडियो Tx + 1ch द्वि-दि संपर्क बंद |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R | 4ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट + 1ch टेलीफोन + 2ch संपर्क समापन Tx |
| आइटम संख्या कोड | |
| OM600 |
OM600-वीडियो ऑप्टिकल ट्रांसमीटर/रिसीवर, 610-डेस्कटॉप स्टैंडअलोन, 620-कार्ड शैली 613-मिनी श्रृंखला, 615-एचडी श्रृंखला |
| वी | वीडियो |
| ए | ऑडियो |
| D | डेटा |
| क | अलार्म (आई/ओ, संपर्क बंद) |
| पी | टेलीफोन |
| ई | ईथरनेट |
| एम,डब्ल्यू | एम-मल्टी-मोड, डब्ल्यू-सिंगल मोड |
| S,U | S-1310nm, U-1550nm |
| टी, आर | टी-ट्रांसमीटर, आर-रिसीवर |
| एफसी, एसटी, एससी, एलसी | फाइबर कनेक्टर का प्रकार |
| ↑,↓, ↑↓ | ↑- आगे (TX से RX), ↓ - पीछे (RX से TX), ↑↓- द्विदिशात्मक |
| 1,2,3... | आवश्यक चैनल की संकेत मात्रा से पहले अंक |
| 05, 20, 40... | फाइबर कनेक्टर-कार्य दूरी के बगल में अंक |

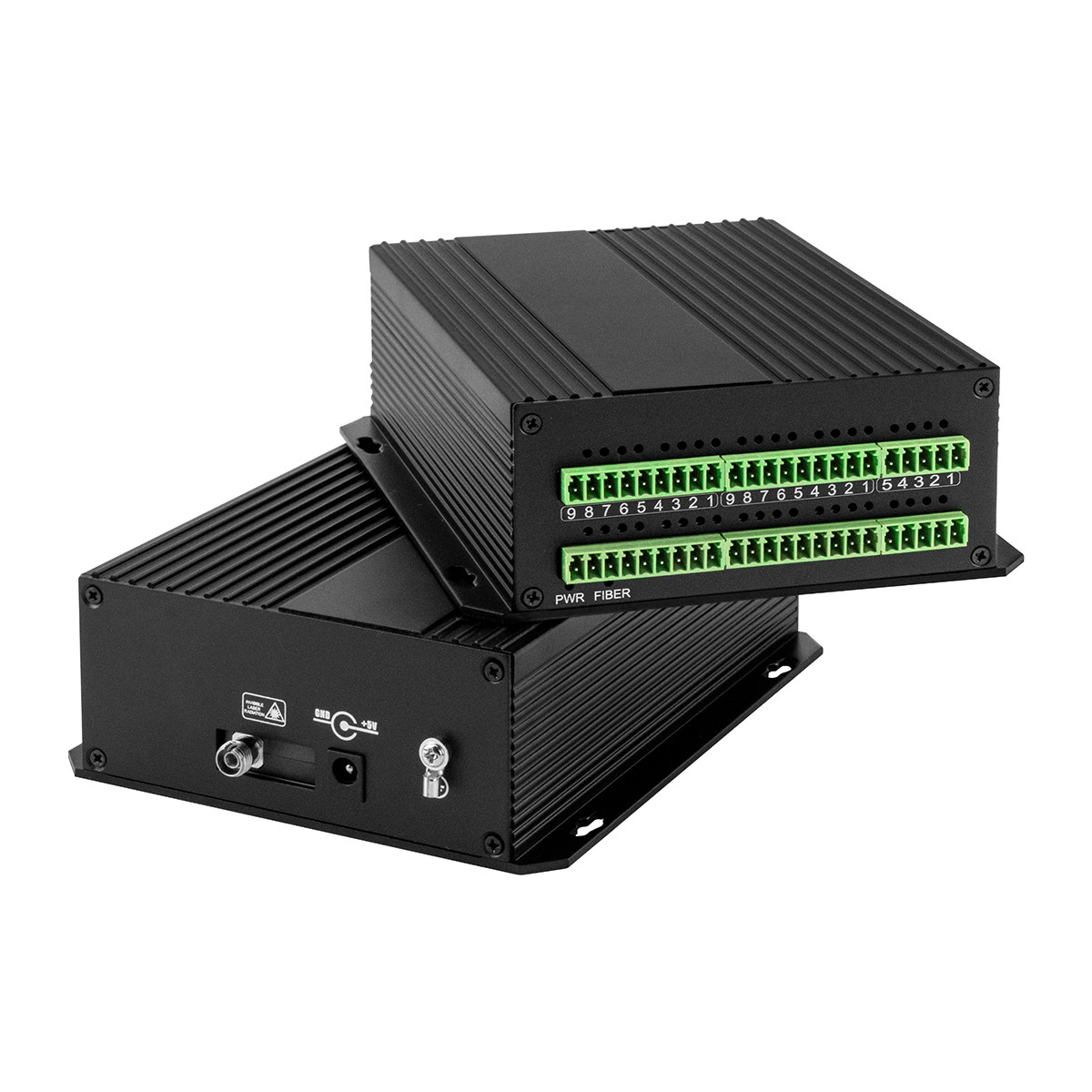

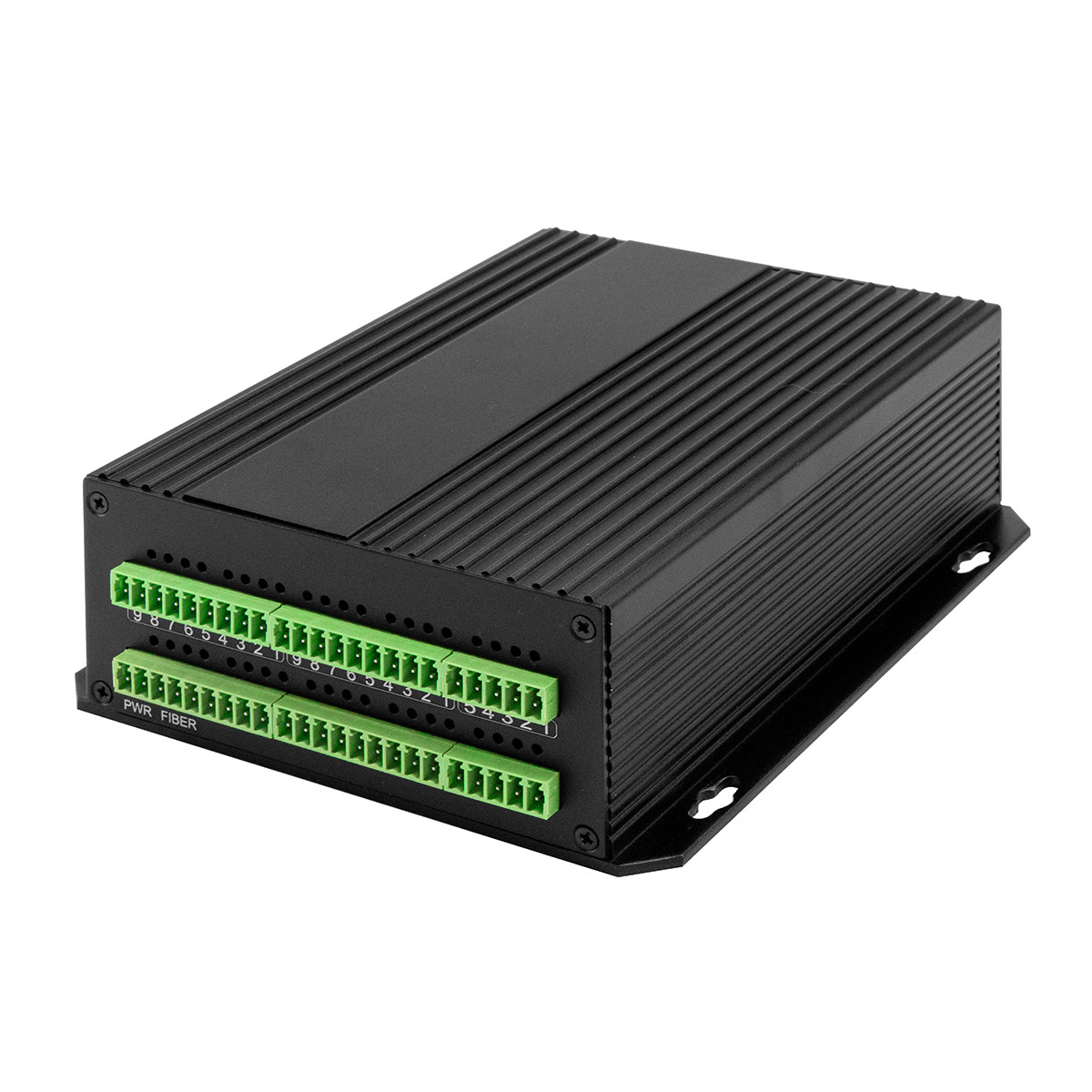

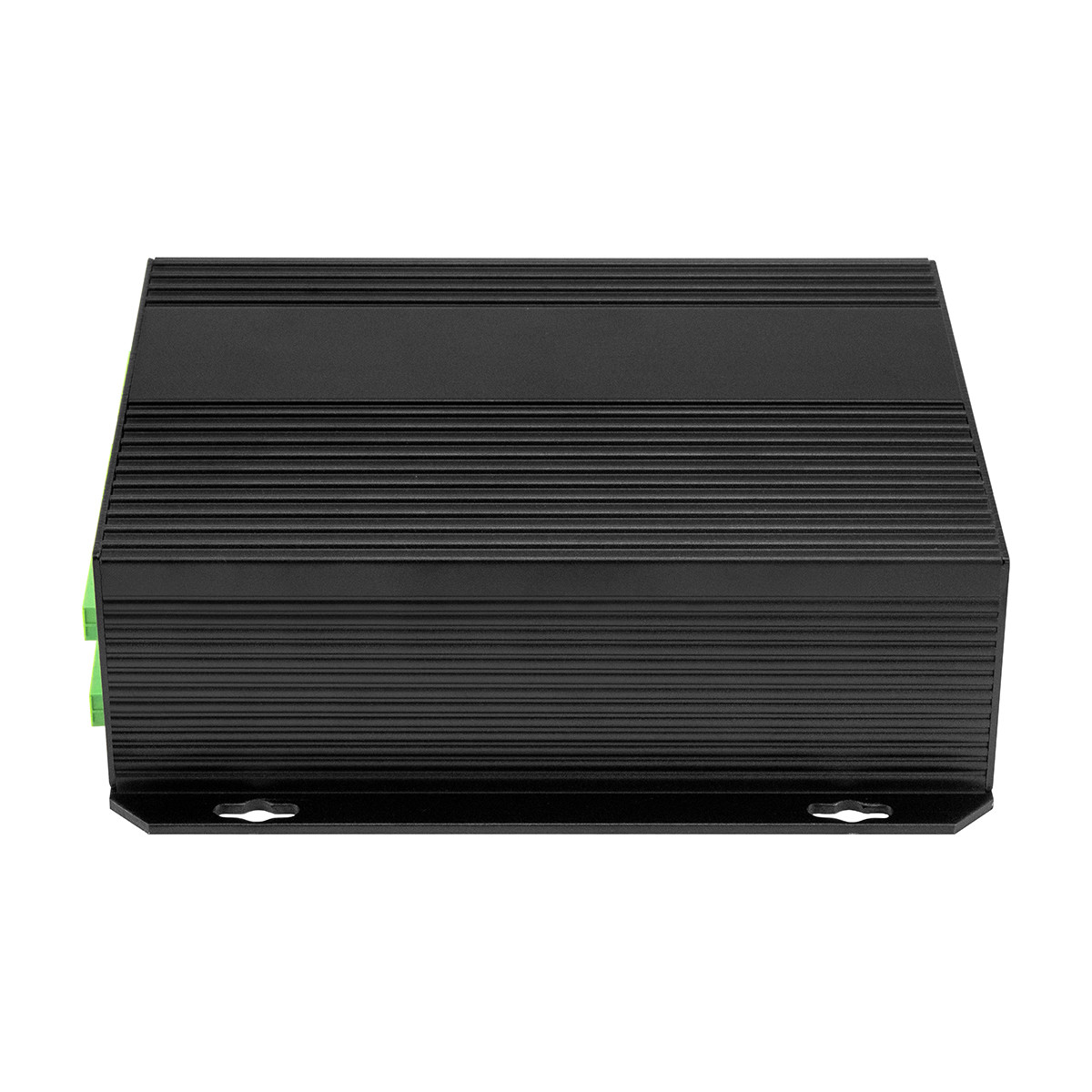

उत्पाद चित्र
