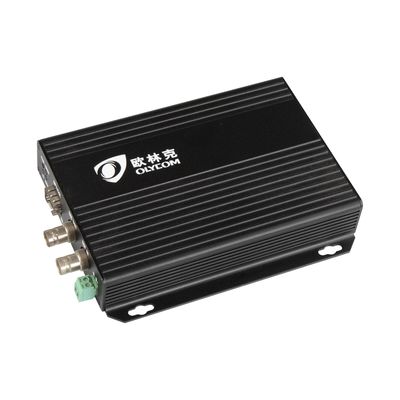

एचडी 3जी एसडीआई वीडियो आरएस485 डेटा ऑप्टिकल कनवर्टर
विवरण
| ऑप्टिकल | |
| वेवलेंथ | 1310एनएम/1550एनएम |
| फाइबर का प्रकार और दूरी | मल्टीमोड (50/125um) 5Km, (62.5/125um) 2Km सिंगल मोड (9/125um) 20Km / 40Km |
| पावर संचारित करना | -5dBm से -10dBm |
| संवेदनशीलता प्राप्त करना | -26dBm से -30dBm |
| वापसी हानि | > 14dB |
| घबराना | <0.2यूआई |
| इंटरफ़ेस | नियंत्रण रेखा |
| वीडियो | |
| सिग्नल प्रकार | एचडी-एसडीआई, एसडीआई और 3जी-एसडीआई डिजिटल वीडियो सिग्नल |
| पाना | एकता |
| संकल्प | 8 या 10 बिट, स्वचालित |
| डेटा दरें | 270 एमबीपीएस, 1.485 जीबीपीएस, 2.970 जीबीपीएस |
| संचालन मानक | एसएमपीटीई 259एम-सी, एसएमपीटीई 292एम, एसएमपीटीई 424एम, आईटीयू-आर बीटी.601, आईटीयू-आर बीटी.1120 |
| ऑटो डेटा दर लॉक | हाँ |
| वीडियो इनपुट - ट्रांसमीटर | |
| संख्या/संकेत प्रकार | 2 सिंगल लिंक एसडीआई, एचडी-एसडीआई, या 3जी-एसडीआई डिजिटल घटक वीडियो 1 टीएक्स के लिए, 1 स्थानीय पूर्वावलोकन के लिए |
| इंटरफ़ेस | 2 महिला बीएनसी |
| मुक़ाबला | 750ओम |
| डेटा दरें | 19 एमबीपीएस से 2.97 जीबीपीएस |
| नाममात्र का स्तर | 0.8 वीपी-पी |
| न्यूनतम/अधिकतम स्तर | 0.5 वी से 1.0 वीपी-पी |
| वापसी हानि | ≥15 डीबी @ 5 मेगाहर्ट्ज से 1.5 गीगाहर्ट्ज, ≥10 डीबी @ 1.5 गीगाहर्ट्ज से 3.0 गीगाहर्ट्ज |
| इनपुट केबल समकरण | -30 डीबी तक केबल हानि के लिए स्वचालित |
| वीडियो आउटपुट - रिसीवर | |
| संख्या/संकेत प्रकार | 2 सिंगल लिंक एसडीआई, एचडी-एसडीआई, या 3जी-एसडीआई डिजिटल घटक वीडियो 1 आरएक्स के लिए, 1 बैकअप/शेयर के लिए |
| इंटरफ़ेस | 2 महिला बीएनसी |
| मुक़ाबला | 750ओम |
| पुनः clocking | 270 एमबीपीएस, 1.485 जीबीपीएस, 2.97 जीबीपीएस के लिए स्वचालित, या अज्ञात दरों के लिए बायपास किया गया |
| नाममात्र का स्तर | 0.8 वीपी-पी |
| न्यूनतम/अधिकतम स्तर | 0.5 वी से 1.0 वीपी-पी |
| वापसी हानि | <-25 डीबी @ 100 मेगाहर्ट्ज |
| विद्युत. पर्यावरण. यांत्रिक | |
| वोल्टेज | DC5V1A |
| बिजली की खपत | 12W |
| परिचालन तापमान | -35℃～＋75℃ |
| भंडारण तापमान | -40℃～85℃ |
| नमी | 5～95% गैर-संघनक |
| आयाम | 117 मिमी एल x 80 मिमी डब्ल्यू x 22 मिमी |
| वज़न | 0.5 किलोग्राम |
| ईएमआई/आरएफआई | एफसीसी भाग 15 कक्षा ए, ईयू ईएमसी संकेत |
| एमटीबीएफ | ﹥100000 घंटे |
ऑर्डरिंग विवरण
| डिवाइस पर अपने मॉडल का नाम लिखना ठीक है | |
| OM615-1S3GWT/R-LC20 | 3जी-एसडीआई फाइबर ऑप्टिक वीडियो ट्रांसमीटर और रिसीवर, एसडीआई/एचडी-एसडीआई/3जी-एसडीआई वीडियो और एम्बेडेड सिग्नल के लिए, 3जी वीडियो एसएफपी, सिंगल मोड, एलसी कनेक्टर, 20 किमी के साथ |
|
OM615-1S3GWT/R-LC40 |
3जी-एसडीआई फाइबर ऑप्टिक वीडियो ट्रांसमीटर और रिसीवर, एसडीआई/एचडी-एसडीआई/3जी-एसडीआई वीडियो और एम्बेडेड सिग्नल के लिए, 3जी वीडियो एसएफपी, सिंगल मोड, एलसी कनेक्टर, 40 किमी के साथ |
कंपनी प्रोफाइल
हम फाइबर ऑप्टिक कनेक्टिविटी उपकरणों का निर्माण और विपणन करते हैं।
हम औद्योगिक नेटवर्किंग, फाइबर ऑप्टिक, सीसीटीवी निगरानी और फाइबर ऑप्टिक रूपांतरण और ट्रांसमिशन के समाधान और सेवाएं प्रदान करते हैं।
दीन-रेल गीगाबिट औद्योगिक L2 L3 प्रबंधित स्विच
फाइबर ऑप्टिक ईथरनेट मीडिया कनवर्टर
एएचडी टीवीआई सीवीआई एनालॉग वीडियो फाइबर कनवर्टर
ऑप्टिकल फाइबर मॉड्यूल ट्रांसीवर
सीडब्ल्यूडीएम/डीडब्ल्यूडीएम/ओएक्ससी/डीसीआई प्रणाली
पिछले 20 वर्षों से, ओलीकॉम बेहतरी की तलाश कर रहा है और अत्याधुनिक फाइबर ऑप्टिक उपकरणों और समाधानों का विकास कर रहा है, और चीन और विदेशों में लोकप्रियता और पहचान हासिल की है।
अक्सर पूछे जाने वाले प्रश्न
1. यह फाइबर कनवर्टर किस वीडियो सिग्नल प्रारूप का समर्थन करता है?
OM615-1S3GWT/R स्वचालित रूप से सभी तीन प्रमुख SDI सिग्नल प्रारूपों का पता लगाता है और उनका समर्थन करता है, जिसमें मानक SDI (SMPTE 259M), HD-SDI (SMPTE 292M), और 3G-SDI (SMPTE 424M), साथ ही ITU डिजिटल वीडियो मानक शामिल हैं।
इसका मतलब है कि विभिन्न कैमरों या स्रोत उपकरणों के बीच स्विच करते समय सिग्नल प्रकार को मैन्युअल रूप से कॉन्फ़िगर करने की कोई आवश्यकता नहीं है। कनवर्टर स्वचालित रूप से आने वाले सिग्नल प्रारूप की पहचान करता है और तदनुसार ट्रांसमिशन को समायोजित करता है, 2.97 जीबीपीएस तक की गति पर मल्टी-रेट एसडीआई का समर्थन करता है।
यह पूरे ट्रांसमिशन में एम्बेडेड ऑडियो और मेटाडेटा को भी संरक्षित करता है, यह सुनिश्चित करते हुए कि अधिकांश मानक प्रसारण या निगरानी सेटअप में कोई अतिरिक्त ऑडियो एम्बेडर या डी-एम्बेडर की आवश्यकता नहीं है।
2. यह कनवर्टर वीडियो सिग्नल को कितनी दूर तक प्रसारित कर सकता है, और किस प्रकार के फाइबर की आवश्यकता है?
OM615-1S3GWT/R सिंगल-मोड फाइबर के एक स्ट्रैंड के माध्यम से 40 किलोमीटर तक की दूरी पर SDI वीडियो सिग्नल प्रसारित करने में सक्षम है, जो इसे लंबी दूरी के प्रसारण लिंक, कैंपस-वाइड निगरानी नेटवर्क और दूरस्थ उत्पादन वातावरण के लिए उपयुक्त बनाता है।
ट्रांसमिशन 3जी वीडियो एसएफपी मॉड्यूल के माध्यम से प्राप्त किया जाता है, जो आपके फाइबर इंफ्रास्ट्रक्चर से कनेक्ट करने के लिए एक कॉम्पैक्ट और हॉट-स्वैपेबल इंटरफ़ेस प्रदान करता है। यह दृष्टिकोण लचीलापन भी प्रदान करता है, क्योंकि विभिन्न एसएफपी मॉड्यूल का उपयोग अलग-अलग दूरी की आवश्यकताओं या तरंग दैर्ध्य प्राथमिकताओं को समायोजित करने के लिए किया जा सकता है।
कम दूरी या मल्टी-मोड फाइबर वातावरण के लिए, कृपया हमसे संपर्क करें और हम आपके विशिष्ट इंस्टॉलेशन के लिए उपयुक्त एसएफपी संस्करण की सिफारिश कर सकते हैं।
3. क्या मैं फ़ाइबर पर ट्रांसमिट करते समय स्थानीय सिग्नल की निगरानी कर सकता हूँ?
हाँ। OM615-1S3GWT/R में एक अनावश्यक आउटपुट है जो आपको स्थानीय मॉनीटर पर वीडियो सिग्नल का पूर्वावलोकन करने के साथ-साथ इसे फाइबर पर दूरस्थ स्थान पर प्रसारित करने की अनुमति देता है।
यह प्रसारण और स्टेजिंग वातावरण में विशेष रूप से उपयोगी है जहां ऑपरेटरों को मुख्य ट्रांसमिशन फ़ीड को बाधित किए बिना स्रोत के अंत में सिग्नल अखंडता की पुष्टि करने की आवश्यकता होती है। यह कई विशिष्ट वर्कफ़्लो सेटअपों में अतिरिक्त सिग्नल स्प्लिटर या वितरण एम्पलीफायर की आवश्यकता को समाप्त करता है।
फ्रंट पैनल पर वास्तविक समय स्थिति एलईडी संकेतक तकनीशियनों को बिना किसी अतिरिक्त परीक्षण उपकरण की आवश्यकता के तुरंत लिंक स्थिति और सिग्नल उपस्थिति को सत्यापित करने की अनुमति देते हैं।
4. यह कनवर्टर किन उद्योगों और अनुप्रयोगों के लिए डिज़ाइन किया गया है?
OM615-1S3GWT/R को पेशेवर-ग्रेड तैनाती के लिए इंजीनियर किया गया है जहां लंबी दूरी पर सिग्नल विश्वसनीयता और छवि गुणवत्ता महत्वपूर्ण आवश्यकताएं हैं।
यह सरकारी सुविधाओं और चिकित्सा संस्थानों सहित मांग वाले वातावरण में प्रसारण उत्पादन, डिजिटल साइनेज, लाइव इवेंट स्टेजिंग और एचडी सीसीटीवी इंस्टॉलेशन के लिए आदर्श रूप से उपयुक्त है, जहां असम्पीडित, कम-विलंबता वीडियो ट्रांसमिशन आवश्यक है।
कनवर्टर वीडियो सिग्नल के साथ-साथ आरएस485 डेटा ट्रांसमिशन का भी समर्थन करता है, जो इसे आमतौर पर निगरानी और प्रसारण अनुप्रयोगों में उपयोग किए जाने वाले पीटीजेड कैमरा नियंत्रण प्रणालियों के साथ संगत बनाता है। इसका हॉट-स्वैपेबल डिज़ाइन यह सुनिश्चित करता है कि सिस्टम को बंद किए बिना रखरखाव या एसएफपी प्रतिस्थापन किया जा सकता है, जिससे 24/7 परिचालन वातावरण में व्यवधान कम हो जाता है।
