एनालॉग वीडियो ऑडियो डेटा सूखी संपर्क फाइबर कनवर्टर पर ईथरनेट
विवरण
मॉडल संख्याः OM610-1V↑2A↑↓3D↑↓1E2K↑↓WT/R
1Ch आगे का वीडियो + 2Ch द्विदिशात्मक ऑडियो + 1Ch आधा डुप्लेक्स द्विदिशात्मक RS485 डेटा + 2Ch द्विदिशात्मक RS232 डेटा, +1 ईथरनेट 10/100 एमबीटी, + 2Ch द्विदिशात्मक अलार्म, (करीबी संपर्क),सिंगल फाइबर सिंगल मोडएफसी, 20 किमी, डीसी5वी2ए
अपने मॉडल का नाम और लोगो लिखना ठीक है।
ऑप्टिकल वीडियो ट्रांसमीटर और रिसीवर, जिसे फाइबर कन्वर्टर्स, मीडिया कन्वर्टर्स, ऑप्टिकल वीडियो कन्वर्टर्स भी कहा जाता है,सीसीटीवी प्रसारण उपकरणों की एक जोड़ी है जो वीडियो के उच्च निष्ठा सीसीटीवी संकेतों को प्रसारित और प्राप्त करते हैं, ऑडियो, डेटा, टेलीफोन, संपर्क बंद, ईथरनेट, आदि, और 500 मीटर की समाक्षीय सीमा का विस्तार करने और ऑप्टिकल फाइबर केबल पर अधिकतम 80 किमी तक सीसीटीवी सिग्नल कनेक्ट करने के लिए डिज़ाइन किया गया है।
प्रमुख विशेषताएं
विनिर्देश
| ऑप्टिकल | |
| तरंगदैर्ध्य | 1310nm/1550nm |
| आउटपुट शक्ति | -8~3dBm |
| ऑप्टिक फाइबर |
एकल मोड (9/125um) 20 किमी से 80 किमी मल्टीमोड (50/125um) 1 किमी, (62.5/125um) 500 मीटर |
| संवेदनशीलता दिखाना | -30dBm |
| इंटरफेस | एफसी/एसटी/एससी/एलसी |
| वीडियो | |
| बैंडविड्थ | 8MHZ |
| संगत प्रणालियाँ | एनटीएससी/पीएएल/एसईसीएएम |
| प्रतिबाधा/वोल्टेज | BNC 75Ω (असंतुलित) / 2.0Vp-p |
| अंतर लाभ | < ± 1% |
| अंतर चरण | < ± 1 |
| एस/एन अनुपात | >60dB ((वजन) ((8 बिट) |
| इंटरफेस | बीएनसी |
| डेटा | |
| डाटा प्रोटोकॉल | आरएस232, आरएस422, आरएस485, मैनचेस्टर, बीफास डेटा |
| बैंडविड्थ | 0~300kbps |
| त्रुटि दर | 10-9 |
| इंटरफेस | फीनिक्स टर्मिनल |
| ऑडियो | |
| प्रतिबाधा/वोल्टेज | 600 ओम (असंतुलित) / 2.0 वीपी-पी |
| आवृत्ति प्रतिक्रिया | 10~20kHz |
| पूर्ण सामंजस्य विकृति | <0.05% |
| अंतर चरण | < ± 1 |
| एस/एन अनुपात | >95dB ((वजन) |
| इंटरफेस | फीनिक्स टर्मिनल |
| नमूना दर | 48k Hz |
| संकल्प | 16 बिट्स |
| संपर्क का समापन | |
| संकेत इनपुट | अलार्म, द्विआधारी इनपुट, समर्थन टीटीएल, आरएस-232/422/485 या निष्क्रिय स्विच बटन |
| संकेत आउटपुट | मनमाना अलार्म, द्विआधारी आउटपुट, समर्थन टीटीएल, आरएस-232/422/485 या रिले आउटपुट |
| इंटरफेस | फीनिक्स टर्मिनल |
| ईथरनेट | |
| कार्य मोड | पूर्ण डुप्लेक्स / आधा डुप्लेक्स, ऑटोसेंसिंग |
| नेटवर्क गति | 10/100 एमबीपीएस, ऑटोसेंसिंग |
| इंटरफेस | आरजे45 |
| विद्युत, पर्यावरण, यांत्रिक | |
| ऑपरेटिंग वोल्टेज | स्टैंडअलोन:220VAC से 5V/12VDC, रैकः दोहरी 220V/-48V AC, कार्डः चेसिस द्वारा संचालित |
| परिचालन तापमान | -35°C+75°C |
| भंडारण तापमान | -45°C+85°C |
| आर्द्रता | 0~95% नॉन कंडेनसिंग |
| आयाम और वजन |
स्टैंडअलोन और कार्डः विभिन्न विन्यासों पर निर्भर करता है चेसिसः 19 ¢ 3 यू |
आवेदन
ऑर्डर विकल्प
| OM610-1V↑1D↓1P1E WT/R | 1ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch संपर्क समापन Tx |
| OM610-2P1EWT/R | 2ch टेलीफोन + 1ch 10/100M ईथरनेट |
| OM610-2V↑1D↓1P1E WT/R | 2ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
| OM610-4EWT/R | 4ch 10/100M ईथरनेट |
| OM610-4P2D↓WT/R | 4ch टेलीफोन+ 2ch RS485 डेटा Rx |
| OM610-4V↑1D↓4E WT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch 10/100M ईथरनेट |
| OM610-4V↑1D↓4PWT/R | 4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch टेलीफोन |
| OM610-4V↑12D↓WT/R | 4ch वीडियो Tx + 12ch RS485 डेटा Rx |
अक्सर पूछे जाने वाले प्रश्न
1क्या मुझे अपना पैकिंग बॉक्स मिल सकता है?
हाँ, मानक पैकिंग बॉक्स में चीनी अक्षर या लोगो नहीं है।
यह ठीक है अपने स्वयं के संस्करण को अनुकूलित करने के लिए जैसे कि अपने लोगो, मॉडल नाम या नारे लगाओ।
2आपकी भुगतान शर्तें क्या हैं?
अधिकतर मामलों में हम टी/टी वायर ट्रांसफर करते हैं और शिपमेंट से पहले पूरी राशि एकत्र की जानी चाहिए।
नमूना आदेशों के लिए, हम कम प्रसंस्करण समय के लिए पेपैल भुगतान प्राप्त करते हैं।
कभी-कभी Alipay या WeChat भुगतान ठीक है, यह मामलों पर निर्भर करता है।
3क्या आपके पास कोई प्रमाण पत्र है?
हाँ, हमारी कंपनी ISO9001 प्रमाणित है।
हमारे मॉडल के लिए सीई/एफसीसी/आरओएचएस/ई-मार्क/सीसीसी प्रमाणपत्र हैं।
लेबल कैसा दिखता है?
प्रत्येक उत्पाद के लिए 2 प्रतियां होंगी। एक डिवाइस पर संलग्न है, दूसरा पैकिंग बॉक्स पर है।
यह विभिन्न भाषाओं और सामग्री में उपलब्ध है, इसलिए आप इसमें अपना लोगो या मॉडल नाम जोड़ सकते हैं।

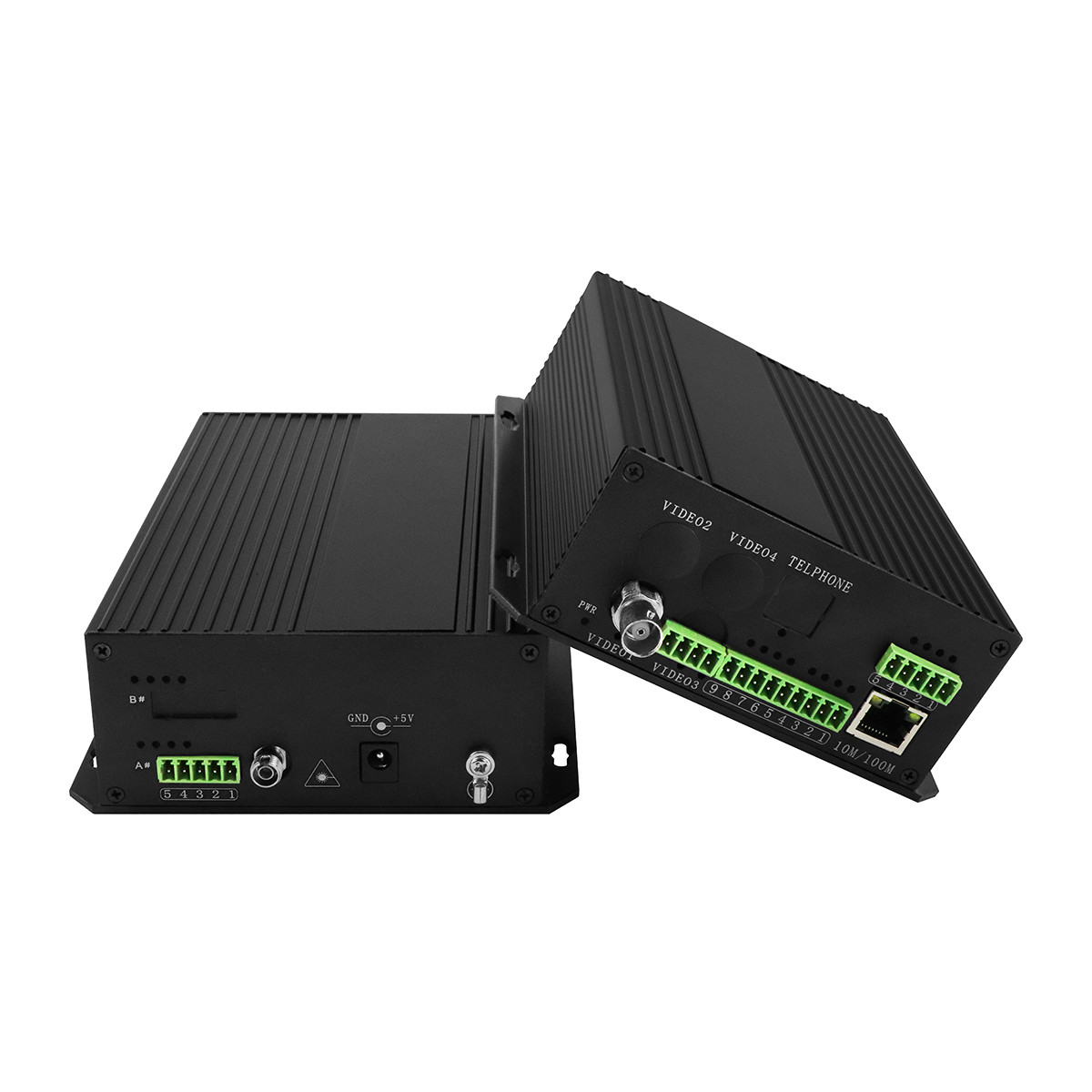

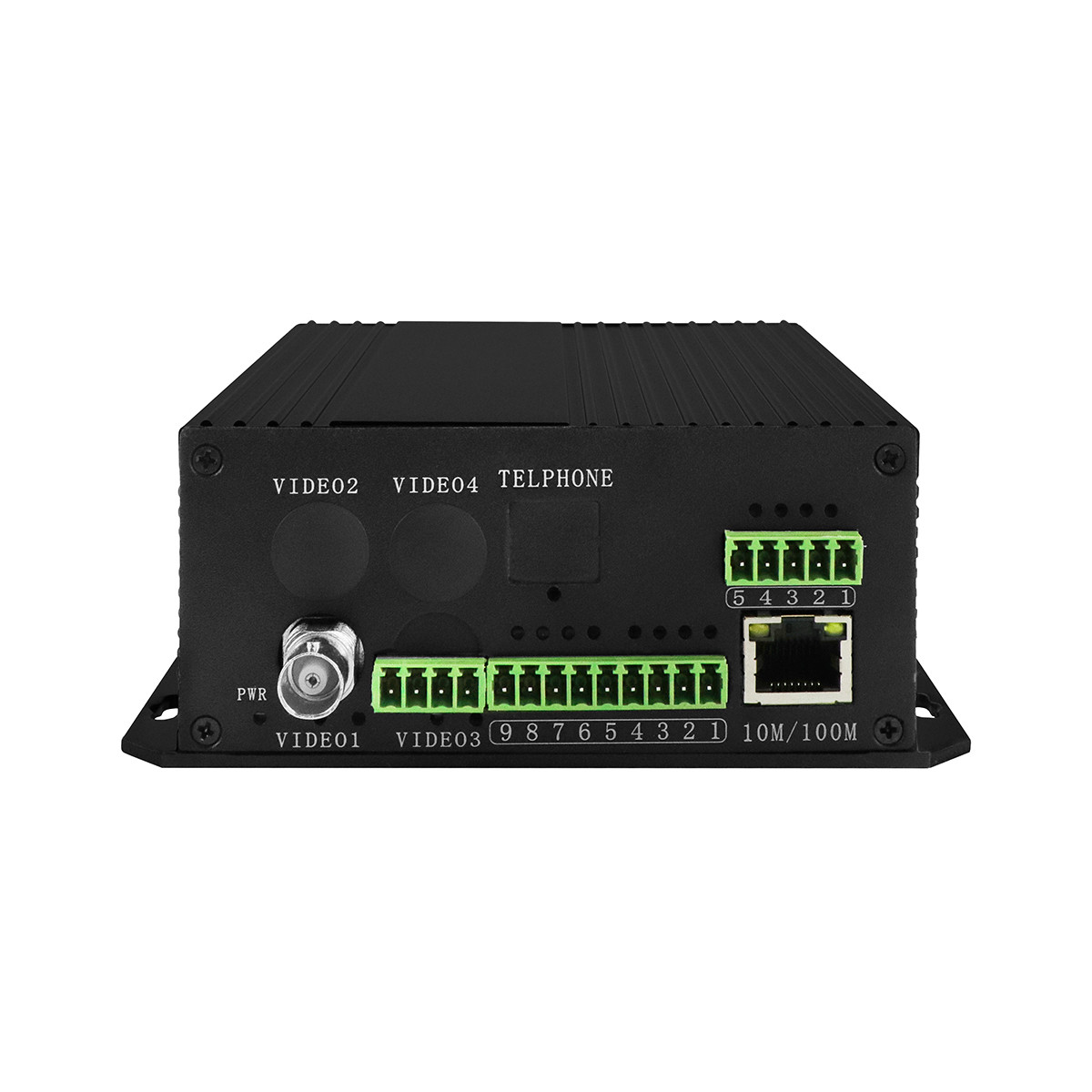

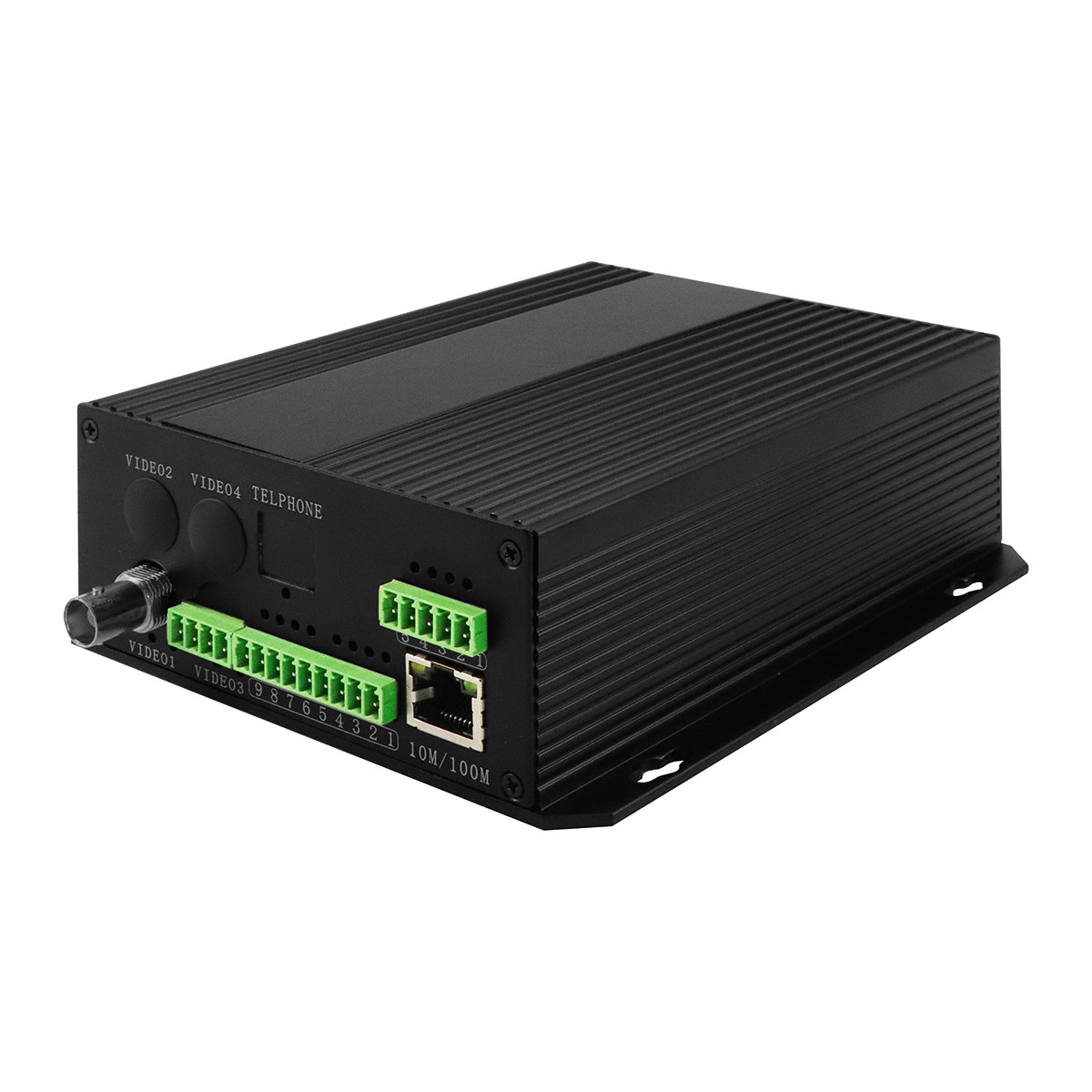

अधिक उत्पाद चित्र
