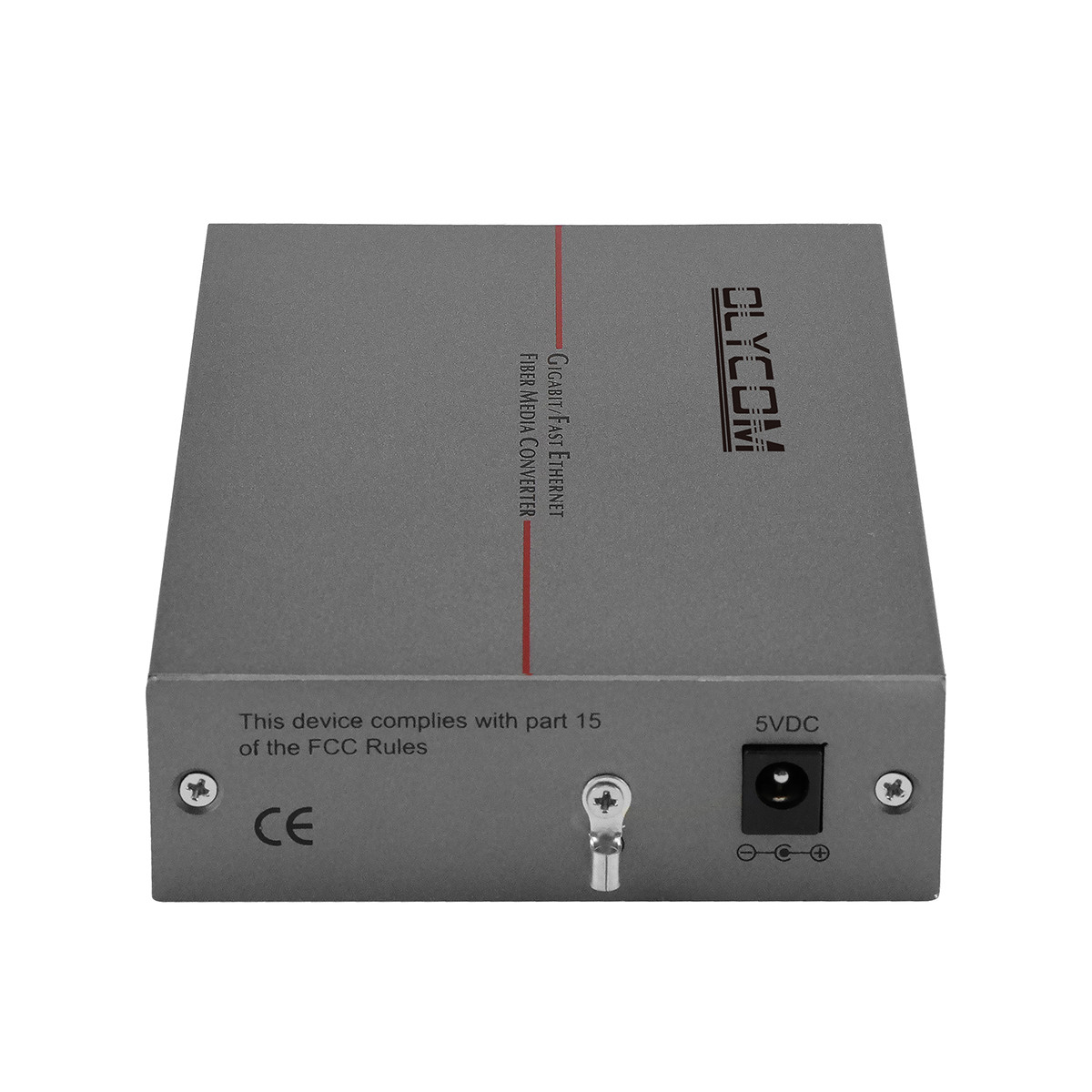

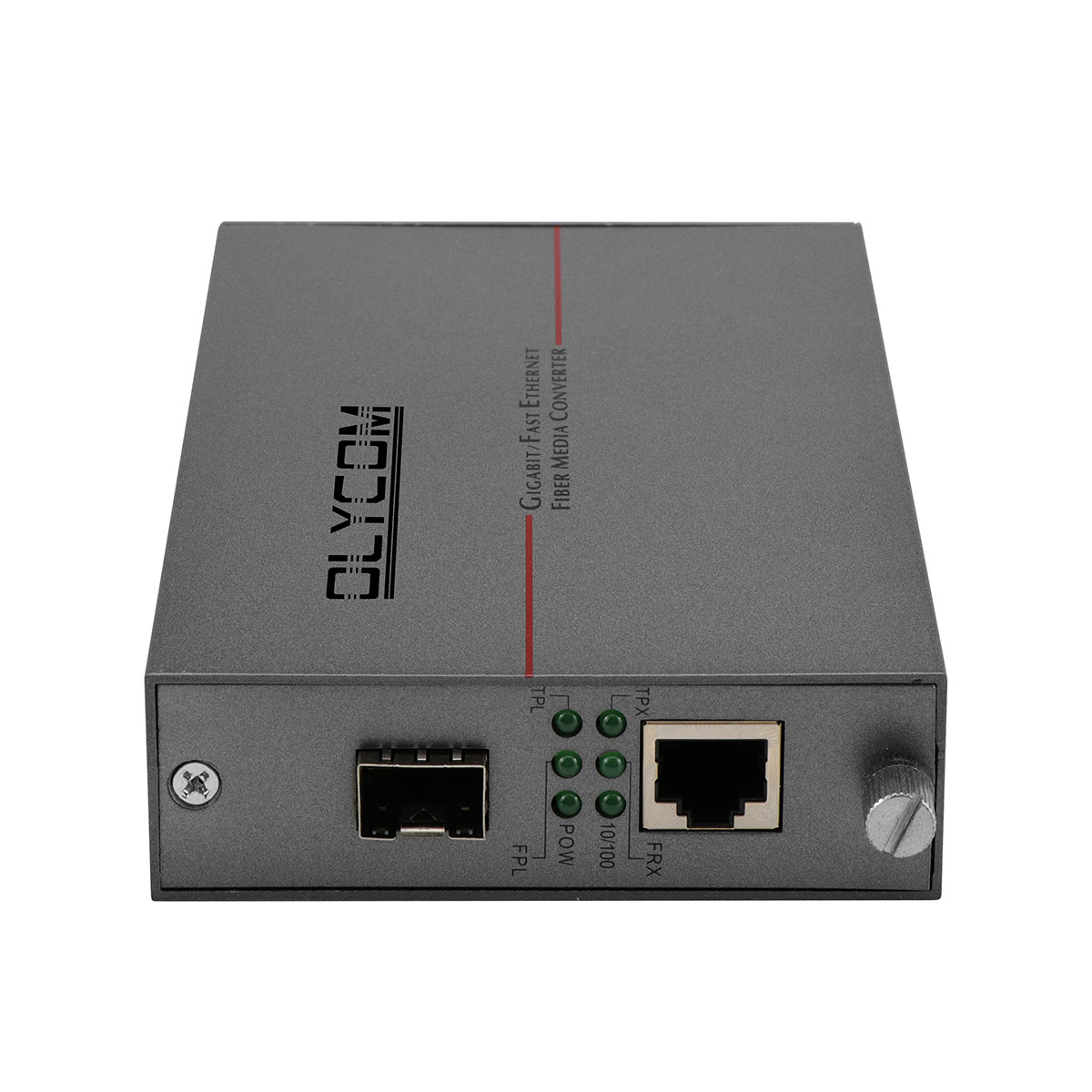

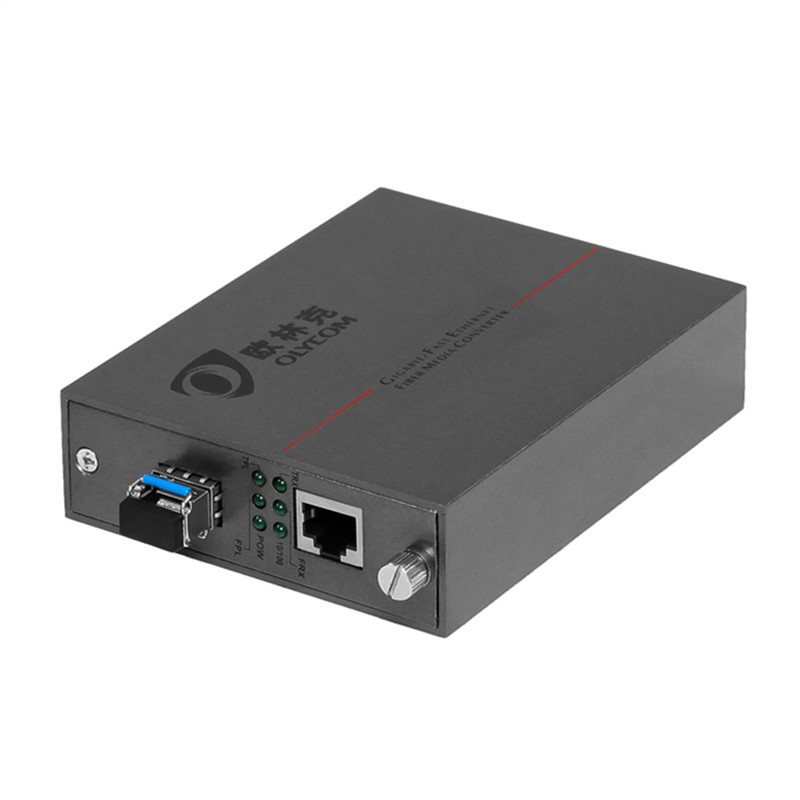

48V PoE फाइबर ऑप्टिक मीडिया कनवर्टर
परिचय
ऑलिकॉम 10/100Mbps POE PSE फाइबर से कॉपर ईथरनेट मीडिया कनवर्टर की विशेषताएं नीचे दी गई हैं
विशेषताएँ
डेटा और पावर के लिए 1 x 10/100Base-TX पोर्ट
तकनीकी मापदंड
| मानक |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (फास्ट-ईथरनेट) IEEE802.3x (फ्लो कंट्रोल), IEEE802.1q, IEEE802.1p QoS IEEE802.1d स्पैनिंग ट्री, IEEE802.3af /PoE/PSE पर |
| 10/100बेस-टी | एसटीपी या यूटीपी श्रेणी 5/5ई/6 केबल (अधिकतम 100 मीटर) |
| 100BASE-एफएक्स | 9/125um एसएमएफ (20 किमी) |
|
रूपांतरण मोड विलंब समय |
स्टोर-एंड-फॉरवर्ड <10us, स्ट्रेट-थ्रू<0.9us |
| प्रवाह नियंत्रण | पूर्ण डुप्लेक्स-प्रवाह नियंत्रण, आधा डुप्लेक्स-बैक दबाव |
| आरजे-45 पोर्ट | ऑटो-एमडीआई/एमडीआईएक्स |
| फाइबर कनेक्टर | एससी मानक, एसटी/एफसी वैकल्पिक |
| वेवलेंथ | 1310/1550एनएम |
| इनपुट वोल्टेज | 48VDC/1A बाहरी बिजली आपूर्ति |
| बिजली की खपत | <2.5W |
| PoE पिन असाइनमेंट | 1/2 (वी+),3/6 (वी-) |
| पीओई आउटपुट | -48वी, 0.54ए, 25डब्लू |
| एमटीबीएफ | 50,000 घंटे |
| हिट | <1/1000000000 |
| मैक एड्रेस टेबल | 1K |
| बफ़र का आकार | 1M |
| ऑपरेशन तापमान | 0℃~50℃ |
| भंडारण तापमान | -20℃~85℃ |
| भण्डारण आर्द्रता | 5%~90% गैर-कृपालु |
| आयाम तथा वजन |
135 मिमी (एल) x 90 मिमी (डब्ल्यू) x 28 मिमी (एच) शुद्ध वजन: 0.3 किग्रा, सकल वजन: 0.5 किग्रा |
गारंटी
| उत्पाद श्रेणी | वारंटी अवधि |
| फाइबर ईथरनेट मीडिया कनवर्टर | 1 वर्ष |
| ऑप्टिकल वीडियो कनवर्टर | 1 वर्ष |
| फाइबर स्विच | 1 वर्ष |
| ईथरनेट स्विच | 1 वर्ष |
| सीरियल फाइबर कनवर्टर | 1 वर्ष |
| पीडीएच मल्टीप्लेक्सर | 1 वर्ष |
| सीसीटीवी PoE स्विच | 1 वर्ष |
| वाणिज्यिक प्रबंधित स्विच | 1 वर्ष |
| वाणिज्यिक PoE प्रबंधित स्विच | 1 वर्ष |
| दीन विद्युत आपूर्ति | 3 वर्ष |
| औद्योगिक ईथरनेट स्विच | 3 वर्ष |
| औद्योगिक PoE स्विच | 3 वर्ष |
| औद्योगिक प्रबंधित स्विच | 3 वर्ष |
| औद्योगिक PoE प्रबंधित स्विच | 3 वर्ष |
| सीडब्ल्यूडीएम मॉड्यूल | 1 वर्ष |
| डीडब्ल्यूडीएम/ओटीएन उपकरण | 1 वर्ष |
ग्राहक दोषपूर्ण उत्पाद को मरम्मत या प्रतिस्थापन के लिए निर्दिष्ट आरएमए पते पर पहुंचाने के लिए जिम्मेदार है।
वारंटी अवधि के दौरान ओलीकॉम द्वारा दोषपूर्ण पाए गए उत्पाद की ओलीकॉम अपने विवेक से मरम्मत करेगा या उसे बदल देगा। इस वारंटी के तहत ओलीकॉम की एकमात्र जिम्मेदारी ओलीकॉम के विवेक पर इस उत्पाद की मरम्मत या उसके प्रतिस्थापन तक सीमित होगी।
ओलीकॉम को भेजे गए सभी आरएमए आइटम माल ढुलाई प्रीपेड होना चाहिए।
मरम्मत किए गए उत्पाद लौटाई गई सामग्री प्राप्त होने के 1 महीने के भीतर वापस कर दिए जाएंगे। माल ढुलाई शुल्क का भुगतान प्रेषक द्वारा किया जाना चाहिए।
