16 पोर्ट एनालॉग वीडियो टू फाइबर ऑप्टिक कन्वर्टर
परिचय
प्रमुख विशेषताएं
विनिर्देश
| ऑप्टिकल | |
| तरंगदैर्ध्य | 1310nm/1550nm |
| आउटपुट शक्ति | -8~3dBm |
| ऑप्टिक फाइबर |
एकल मोड (9/125um) 20 किमी मल्टीमोड (50/125um) 1 किमी, (62.5/125um) 500 मीटर |
| संवेदनशीलता प्राप्त करना | -30dBm |
| इंटरफेस | एफसी मानक, ST/SC वैकल्पिक |
| वीडियो | |
| चैनल मात्रा | 16ch, कैमरे से नियंत्रण केंद्र तक |
| संगत प्रणालियाँ | एनटीएससी/पीएएल/एसईसीएएम |
| प्रतिबाधा/वोल्टेज | BNC 75Ω (असंतुलित) / 2.0Vp-p |
| अंतर लाभ | < ± 1% |
| अंतर चरण | < ± 1 |
| एस/एन अनुपात | >60dB ((वजन) ((8 बिट) |
| इंटरफेस | बीएनसी |
| विद्युत, पर्यावरण, यांत्रिक | |
| ऑपरेटिंग वोल्टेज | AC220V |
| परिचालन तापमान | -20°C+70°C |
| भंडारण तापमान | -45°C+85°C |
| आर्द्रता | 0~95%गैर संघनक |
| आयाम | 485 ((L) * 237 ((W) * 45 ((H) मिमी, 19 ′′1U |
| वजन | 2.24 किलोग्राम/टुकड़ा (शुद्ध भार), 5.58 किलोग्राम/जोड़ी (कुल भार) |
आदेश देने की जानकारी
| OM610U-16V↑WT/R-FC20 | 16ch वीडियो टीएक्स, एकल-मोड, एकल फाइबर, 20 किमी, एफसी कनेक्टर |
| OM610U-16V↑MT/R-FC05 | 16ch वीडियो Tx, मल्टी-मोड, सिंगल फाइबर, 1 किमी, एफसी कनेक्टर |
| आइटम संख्या कोड | |
| OM600 |
OM600-वीडियो ऑप्टिकल ट्रांसमीटर/रिसीवर, 610-डेस्कटॉप स्टैंडअलोन, 620-कार्ड शैली ६१३-मिनिसरीज, ६१५-एचडी श्रृंखला |
| वी | वीडियो |
| ए | ऑडियो |
| D | डेटा |
| क | अलार्म (आई/ओ, संपर्क बंद) |
| पी | टेलीफोन |
| ई | ईथरनेट |
| एम,डब्ल्यू | एम-मल्टी-मोड, डब्ल्यू-सिंगल मोड |
| S,U | S-1310nm, U-1550nm |
| टी, आर | टी-ट्रांसमीटर, आर-रिसीवर |
| एफसी, एसटी, एससी, एलसी | फाइबर कनेक्टर का प्रकार |
| ↑,↓, ↑↓ | ↑- आगे (TX से RX तक),↓ - पीछे (RX से TX तक),↑↓- द्विदिशात्मक |
| 1,2,3... | आवश्यक चैनल की संकेत मात्रा से पहले अंक |
| 05, 20, 40... | फाइबर कनेक्टर-कार्य दूरी के बगल में अंक |
आवेदन

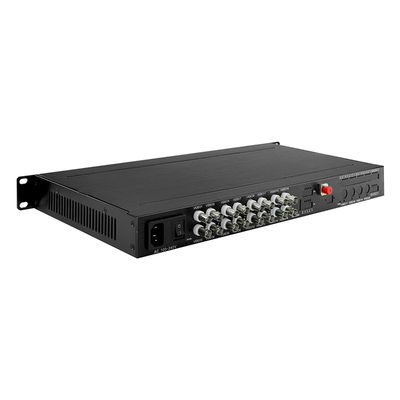

उत्पाद चित्र
