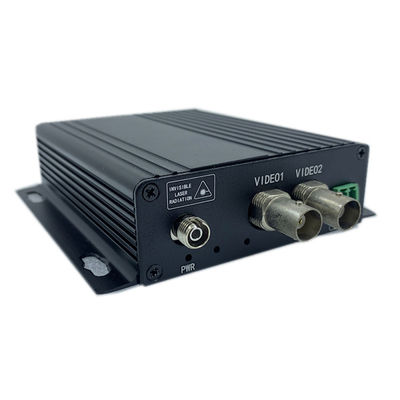

एएचडी सीवीआई टीवीआई वीडियो आरएस485 डेटा फाइबर मीडिया कन्वर्टर
परिचय
ओलीकॉम वीडियो डिजिटल ऑप्टिकल कन्वर्टर में निम्नलिखित विशेषताएं हैं
मॉडल का नाम: ओएम615-2वी↑1डी↓डब्ल्यूटी/आर
कार्य: लंबी दूरी के लिए ऑप्टिकल फाइबर पर 2ch एएचडी/एचडीटीवीआई/एचडीसीवीआई वीडियो सिग्नल और 1ch आरएस485 डेटा संचारित करें
वीडियो: 720पी, 960पी, 1080पी अनुकूली, अधिकतम 2एमपी
विकल्प: संपर्क क्लोजर, ऑडियो, फोन और ईथरनेट सिग्नल
मुख्य विशेषताएं
- बिना देरी और संपीड़न के
- कम ऑप्टिकल लिंक हानि - अधिकतम 30डीबी
- उच्च विश्वसनीयता के साथ
- डब्लूडीएम के साथ 1 फाइबर पर बाई-डी ट्रांसमिशन
-
मिनी मजबूत धातु केस
-
स्टैंडअलोन और 3यू रैक में उपलब्ध
तकनीकी पैरामीटर
| वीडियो |
| चैनल मात्रा |
2ch, कैमरे से नियंत्रण केंद्र तक |
| वीडियो इनपुट / आउटपुट आयाम |
विशिष्ट 1वीपीपी (पीक-टू-पीक), पीक 1.2वीपीपी |
| वीडियो इनपुट प्रतिबाधा |
बीएनसी 75Ω (असंतुलित) |
| डिजिटल सैंपलिंग |
64 मेगाहर्ट्ज |
| डिजिटल बैंडविड्थ |
512 मेगाहर्ट्ज |
| विभेदक लाभ चरण |
10%-90% एपीएल डीजी<1% (विशिष्ट) |
| वीडियो बिट चौड़ाई |
8 बिट |
| एस/एन अनुपात |
>70डीबी |
| इंटरफ़ेस |
बीएनसी |
| आरएस485 डेटा |
| चैनल मात्रा |
1ch, नियंत्रण कक्ष से कैमरे तक |
| डेटा दर |
115 केबीपीएस
|
| ऑप्टिकल |
| तरंग दैर्ध्य |
1310एनएम/1550एनएम |
| आउटपुट पावर |
-8~3डीबीएम |
| ऑप्टिक फाइबर |
सिंगल मोड: 20किमी/40किमी, मल्टीमोड: 550मी |
| रिसीविंग संवेदनशीलता |
-30डीबीएम |
| इंटरफ़ेस |
एफसी मानक, एसटी/एससी वैकल्पिक |
| इलेक्ट्रिकल। पर्यावरण। यांत्रिक |
| ऑपरेटिंग वोल्टेज |
डीसी 5वी1ए |
| ऑपरेटिंग तापमान |
-20℃～+70℃ |
| भंडारण तापमान |
-45℃～+85℃ |
| वजन |
0.40 किग्रा/पीस (नेट वजन), 1.26 किग्रा/जोड़ी (सकल वजन) |
| आयाम-स्टैंडअलोन |
179मिमी × 128.5मिमी × 28.5मिमी |
अनुप्रयोग
- एक्सप्रेसवे सुरक्षा सुरक्षा और टोल स्टेशन प्रणाली
- शहर यातायात निगरानी प्रणाली
- भवन और परिसर निगरानी प्रणाली
- जिम (लाइव वीडियो और ऑडियो ट्रांसमिशन)
ऑर्डरिंग विवरण
| ओएम615-2वी↑1डी↓डब्ल्यूटी/आर-एफसी20 |
2ch वीडियो टीएक्स, 1ch आरएस485 डेटा आरएक्स, सिंगलमोड, सिंगल फाइबर, 20किमी, एफसी कनेक्टर |
| ओएम615-2वी↑1डी↓एमटी/आर-एफसी5 |
2ch वीडियो टीएक्स, 1ch आरएस485 डेटा आरएक्स, मल्टी-मोड, सिंगल फाइबर, 0.5किमी, एफसी कनेक्टर |
ऊपर सूचीबद्ध सबसे अधिक बार ऑर्डर की जाने वाली वस्तुएं हैं। कृपया अन्य कॉन्फ़िगरेशन के लिए हमसे संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न
1 प्रश्न: आपका लीड टाइम क्या है?
ए: उत्पादन में आमतौर पर 2~4 कार्य दिवस लगते हैं और फिर माल भेजा जाएगा।
2 प्रश्न: आप मेरा माल कैसे भेजेंगे?
ए: हम डीएचएल, यूपीएस या फेडएक्स द्वारा माल भेजेंगे, कृपया ट्रैकिंग नंबर द्वारा डिलीवरी विवरण की जांच करें।
3 प्रश्न: कृपया मुझे अपने एमओक्यू के बारे में कुछ बताएं
ए: हमारी एमओक्यू यूएसडी या यूरो शर्तों के आधार पर 1 पीसी/जोड़ी है।
4 प्रश्न: मूल्य निर्धारण के बारे में कुछ।
ए: हमारे उत्पादों के लिए अच्छी गुणवत्ता वाले घटक। बड़े और बार-बार ऑर्डर के लिए कम कीमतें।
5. प्रश्न: आपकी भुगतान की शर्तें क्या हैं?
ए: अधिकांश मामलों में हम टी/टी वायर ट्रांसफर करते हैं और शिपमेंट से पहले पूरी राशि एकत्र की जानी चाहिए।
नमूना आदेशों के लिए, हम कम प्रसंस्करण समय के लिए पेपैल भुगतान स्वीकार करते हैं।
कभी-कभी अलीपे या वीचैट भुगतान ठीक है, यह मामलों पर निर्भर करता है।
6. यह कन्वर्टर कितने वीडियो चैनल का समर्थन करता है, और कौन से एचडी एनालॉग प्रारूप संगत हैं?
ओएम615-2वी↑1डी↓डब्ल्यूटी/आर डब्लूडीएम (वेवलेंथ डिवीजन मल्टीप्लेक्सिंग) तकनीक का उपयोग करके एक सिंगल फाइबर स्ट्रैंड पर कैमरे से नियंत्रण केंद्र तक एक साथ 2 चैनलों के वीडियो ट्रांसमिशन का समर्थन करता है।
यह 720पी, 960पी और 1080पी के रिज़ॉल्यूशन पर 2एमपी तक के एएचडी, एचडीटीवीआई और एचडीसीवीआई वीडियो प्रारूपों के लिए पूरी तरह से अनुकूली है, जिसका अर्थ है कि विभिन्न निर्माताओं के कैमरों को कनेक्ट करते समय किसी मैन्युअल प्रारूप चयन की आवश्यकता नहीं होती है। कन्वर्टर स्वचालित रूप से आने वाले सिग्नल प्रारूप को पहचानता है और इसे बिना किसी संपीड़न या देरी के संचारित करता है, जिससे पूरे फाइबर लिंक में पूर्ण छवि गुणवत्ता बनी रहती है।
यह मिश्रित-कैमरा वातावरण के लिए एक आदर्श समाधान बनाता है जहां एक ही निगरानी अवसंरचना में कई एचडी एनालॉग प्रारूप तैनात किए जाते हैं।
7. क्या मैं इस कन्वर्टर के माध्यम से पीटीजेड कैमरों को नियंत्रित कर सकता हूं, और आरएस485 डेटा चैनल कैसे काम करता है?
हाँ। ओएम615-1एस3जीडब्ल्यूटी/आर में आरएस485 डेटा ट्रांसमिशन का 1 चैनल शामिल है जो वीडियो सिग्नल की विपरीत दिशा में चलता है, नियंत्रण कक्ष से कैमरा एंड तक वापस।
यह द्विदिश डिजाइन पीटीजेड कैमरा नियंत्रण कमांड को उसी सिंगल फाइबर स्ट्रैंड पर भेजने की अनुमति देता है जो वीडियो सिग्नल ले जाता है, जिससे नियंत्रण केंद्र और कैमरा स्थानों के बीच एक अलग डेटा केबल की आवश्यकता समाप्त हो जाती है। आरएस485 चैनल 115 केबीपीएस तक डेटा दरों का समर्थन करता है, जो पेल्को-डी, पेल्को-पी और अधिकांश निर्माता-विशिष्ट प्रोटोकॉल सहित सभी मानक पीटीजेड नियंत्रण प्रोटोकॉल के लिए पर्याप्त है।
वीडियो और आरएस485 डेटा दोनों एक ही फाइबर पर 1310एनएम और 1550एनएम तरंग दैर्ध्य का उपयोग करके डब्लूडीएम के माध्यम से एक साथ संचारित होते हैं, जिससे इंस्टॉलेशन काफी सरल और अधिक लागत प्रभावी हो जाता है।
8. अधिकतम ट्रांसमिशन दूरी क्या है, और क्या यह सिंगल-मोड और मल्टी-मोड फाइबर दोनों का समर्थन करता है?
यह कन्वर्टर विभिन्न परियोजना पैमानों और मौजूदा फाइबर अवसंरचना के अनुरूप लचीले फाइबर कॉन्फ़िगरेशन का समर्थन करता है। सिंगल-मोड फाइबर परिनियोजन के लिए, यह मॉडल वेरिएंट के आधार पर 20किमी या 40किमी तक की ट्रांसमिशन दूरी का समर्थन करता है। मल्टी-मोड फाइबर वातावरण के लिए, यह 550 मीटर तक की दूरी का समर्थन करता है।
ऑप्टिकल लिंक अधिकतम 30डीबी के हानि बजट का समर्थन करता है, जो कनेक्टर्स, स्प्लिस और केबल रन से वास्तविक दुनिया के फाइबर हानियों को समायोजित करने के लिए पर्याप्त मार्जिन प्रदान करता है। मानक इंटरफ़ेस एफसी है, जिसमें एससी और एसटी कनेक्टर विकल्प भी अनुरोध पर उपलब्ध हैं।
अपने ऑर्डर को देते समय, कृपया अपनी आवश्यक दूरी और फाइबर प्रकार निर्दिष्ट करें ताकि हम सही मॉडल वेरिएंट की पुष्टि कर सकें, क्योंकि सिंगल-मोड और मल्टी-मोड संस्करण अलग से ऑर्डर किए जाते हैं।
9. इस वीडियो फाइबर कन्वर्टर के लिए विशिष्ट अनुप्रयोग क्या हैं?
ओएम615-2वी↑1डी↓डब्ल्यूटी/आर विशेष रूप से पेशेवर निगरानी और निगरानी परियोजनाओं के लिए डिज़ाइन किया गया है जहां एचडी एनालॉग वीडियो को सिग्नल क्षरण के बिना लंबी दूरी पर मज़बूती से संचारित करने की आवश्यकता होती है।
विशिष्ट परिनियोजन वातावरण में एक्सप्रेसवे सुरक्षा और टोल स्टेशन प्रणाली, शहर यातायात निगरानी नेटवर्क, भवन और परिसर निगरानी प्रतिष्ठान, और जिम और बड़े स्थानों में लाइव वीडियो ट्रांसमिशन शामिल हैं। यह सरकारी, परिवहन प्राधिकरण और सार्वजनिक सुरक्षा परियोजनाओं के लिए भी उपयुक्त है जहां निरंतर 24/7 संचालन और सिग्नल अखंडता महत्वपूर्ण आवश्यकताएं हैं।
कन्वर्टर स्टैंडअलोन और 3यू रैक-माउंट कॉन्फ़िगरेशन दोनों में उपलब्ध है, जिससे यह छोटे एकल-साइट प्रतिष्ठानों और कई फाइबर लिंक को होस्ट करने वाले बड़े केंद्रीकृत निगरानी केंद्रों दोनों के अनुकूल है।
