फाइबर ऑप्टिक मीडिया कन्वर्टर चेसिस
उत्पाद परिचय
विशेषताएँ
तकनीकी मापदंड
| स्लॉट्स | 16 स्लॉट |
|
अनुकूलता (कार्ड के साथ) |
OM220 श्रृंखला मेगाबिट/फास्ट ईथरनेट मीडिया कनवर्टर कार्ड |
| OM320 श्रृंखला गीगाबिट ईथरनेट मीडिया कनवर्टर कार्ड | |
| OM520 श्रृंखला WDM मीडिया कनवर्टर कार्ड | |
| OMX30 श्रृंखला SFP मीडिया कनवर्टर कार्ड | |
| मिश्रित स्थापना का समर्थन करता है | |
|
10/100बेसट /10/100/1000बेस-टी(कार्ड) |
एसटीपी या यूटीपी श्रेणी 5/5ई/6 केबल (अधिकतम 100 मीटर) |
|
100BASE-एफएक्स /1000 बेस-एफएक्स (कार्ड) |
50/125um, 62.5/125um मल्टीमोड फाइबर केबल (550m) 9-125um सिंगलमोड फाइबर केबल (20/40/60/80/100 किमी) |
|
रूपांतरण मोड विलंब समय (कार्ड) |
स्टोर-और-फ़ॉरवर्ड＜10us स्ट्रेट-थ्रू＜0.9us |
| प्रवाह नियंत्रण (कार्ड) | पूर्ण डुप्लेक्स-प्रवाह नियंत्रण, आधा डुप्लेक्स-बैक दबाव |
| एमटीबीएफ (दोनों) | 50,000 घंटे |
| आरजे-45 पोर्ट | ऑटो-एमडीआई/एमडीआईएक्स(कार्ड) |
| फाइबर कनेक्टर | एससी मानक, एसएफ/टीसी वैकल्पिक (कार्ड) |
| वेवलेंथ | 1310एनएम/1550एनएम (कार्ड) |
| DIMENSIONS |
OM1916 रैक का 1 स्लॉट (कार्ड) 485 मिमी (एल) × 320 मिमी (डब्ल्यू) × 90 मिमी (एच) (रैक) |
| वज़न | GW: 0.112kg (कार्ड), GW: 6.400kg (रैक) |
| बिजली की खपत | <2.5W (कार्ड और रैक) |
| हिट | <1/109 (कार्ड) |
| परिचालन तापमान | -10℃～+75℃ (रैक) |
| भंडारण तापमान | -45℃～+85℃ |
| नमी | 5%~90% गैर-संघनक (दोनों) |
| मैक एड्रेस टेबल | 1K(कार्ड) |
| बफ़र का आकार | 1एम(कार्ड) |
| आइटम नंबर कोड | ||
| OM1916 | 19 | 16 |
| 19” 2यू | 16 स्लॉट | |
| 220V | दोहरी आंतरिक 220V बिजली की आपूर्ति | |
| 48V | दोहरी आंतरिक 48V बिजली की आपूर्ति | |
| 220V/48V | आंतरिक 1 x 220V बिजली आपूर्ति + 1 x 48V बिजली आपूर्ति | |
| फ़े | 10/100Mbps ऑटो सेंसिंग | |
| जीई | 10/100/1000Mbps ऑटो सेंसिंग | |
| OM220 | मेगाबिट/फास्ट ईथरनेट मीडिया कनवर्टर कार्ड | |
| OM320 | गीगाबिट ईथरनेट मीडिया कनवर्टर कार्ड | |
| OM520 | WDM मीडिया कनवर्टर कार्ड | |
| OMX30 | एसएफपी मीडिया कनवर्टर कार्ड | |
| एमएस | एम-मल्टी-मोड, एस-सिंगल मोड | |
| एस,यू | WDM श्रृंखला, S-1310nm, U-1550nm | |
| एफसी, एसटी, एससी, एलसी | फाइबर कनेक्टर प्रकार | |
| 2, 20, 40… | फाइबर मोड-कार्य दूरी के आगे के अंक | |
OLYCOM के बारे में
अक्सर पूछे जाने वाले प्रश्न
1. यह चेसिस कितने मीडिया कनवर्टर मॉड्यूल रख सकता है, और कौन से प्रकार संगत हैं?
OM1916 चेसिस एक कॉम्पैक्ट 19-इंच 2U रैक-माउंट फॉर्म फैक्टर में 16 स्लॉट प्रदान करता है, जो आपके उपकरण कैबिनेट में एक इकाई के भीतर 16 मीडिया कनवर्टर मॉड्यूल को रखने और प्रबंधित करने की अनुमति देता है।
यह एक ही चेसिस के भीतर 100Mbps और 1000Mbps दोनों मॉड्यूल की मिश्रित स्थापना का समर्थन करता है, जिसमें OM220 श्रृंखला फास्ट ईथरनेट कार्ड, OM320 श्रृंखला गीगाबिट ईथरनेट कार्ड, OM520 श्रृंखला WDM कार्ड और OMX30 श्रृंखला SFP मीडिया कनवर्टर कार्ड शामिल हैं। यह लचीलापन आपको प्रत्येक मॉड्यूल प्रकार के लिए अलग चेसिस की आवश्यकता के बिना विभिन्न गति और फाइबर प्रकारों के कन्वर्टर्स को एक केंद्रीय रूप से प्रबंधित स्थान में समेकित करने की अनुमति देता है।
प्लग-एंड-प्ले कार्ड डिज़ाइन का मतलब है कि मॉड्यूल को बिना टूल के जल्दी और आसानी से डाला या हटाया जा सकता है, जिससे इंस्टॉलेशन का समय कम हो जाता है और भविष्य में विस्तार या प्रतिस्थापन आसान हो जाता है।
2. OM1916 चेसिस किस बिजली आपूर्ति विकल्प का समर्थन करता है, और क्या इसमें अतिरेक है?

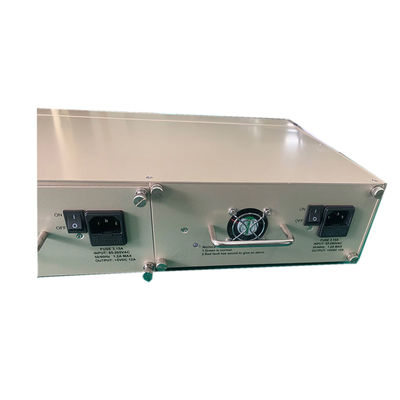

OM1916 दोहरी बिजली आपूर्ति इनपुट से सुसज्जित है, जो AC 220V और DC 48V दोनों बिजली स्रोतों का समर्थन करता है। यह डुअल-इनपुट डिज़ाइन पावर रिडंडेंसी प्रदान करता है ताकि यदि एक पावर स्रोत विफल हो जाए या बाधित हो जाए, तो चेसिस किसी भी स्थापित कनवर्टर मॉड्यूल को प्रभावित किए बिना स्वचालित रूप से द्वितीयक आपूर्ति से काम करना जारी रखता है।
डीसी 48वी अनुकूलता इस चेसिस को दूरसंचार कक्षों और वाहक-ग्रेड सुविधाओं में तैनाती के लिए सीधे उपयुक्त बनाती है जहां 48वी डीसी बिजली वितरण मानक बुनियादी ढांचा है, जिससे अतिरिक्त एसी-टू-डीसी रूपांतरण उपकरण की आवश्यकता समाप्त हो जाती है।
50,000 घंटे के एमटीबीएफ और प्रति कार्ड और रैक संयुक्त रूप से 2.5W से कम की कुल बिजली खपत के साथ, OM1916 को मिशन-महत्वपूर्ण नेटवर्क वातावरण में विश्वसनीय निरंतर 24/7 संचालन के लिए डिज़ाइन किया गया है।
3. क्या यह चेसिस कनेक्टेड मॉड्यूल और सीपीई पावर स्थिति की दूरस्थ निगरानी का समर्थन करता है?
हाँ। OM1916 दूरस्थ सीपीई बिजली विफलता का पता लगाने का समर्थन करता है, जिससे नेटवर्क प्रशासकों को प्रत्येक दूरस्थ साइट के भौतिक निरीक्षण की आवश्यकता के बिना एक केंद्रीय स्थान से कनेक्टेड ग्राहक परिसर उपकरण की बिजली स्थिति की निगरानी करने की अनुमति मिलती है।
यह सुविधा सेवा प्रदाता और उद्यम WAN वातावरण में विशेष रूप से मूल्यवान है जहां मीडिया कन्वर्टर्स को भौगोलिक रूप से वितरित स्थानों जैसे शाखा कार्यालयों, दूरस्थ भवनों या सड़क-स्तरीय अलमारियों पर तैनात किया जाता है। दूरस्थ बिजली विफलता का शीघ्र पता लगाने से संचालन टीमों को अंतिम उपयोगकर्ताओं के प्रभावित होने से पहले सक्रिय रूप से प्रतिक्रिया करने की अनुमति मिलती है।
चेसिस संगत एसएफपी ऑप्टिकल ट्रांससीवर्स के लिए डी/डी (डाइंग गैस्प) फ़ंक्शन का भी समर्थन करता है, जो लिंक गलती अधिसूचना की एक अतिरिक्त परत प्रदान करता है जो समग्र फाइबर नेटवर्क बुनियादी ढांचे के स्वास्थ्य में दृश्यता को और बेहतर बनाता है।
4. संगत मॉड्यूल कार्डों में कौन से फाइबर प्रकार और ट्रांसमिशन दूरी समर्थित हैं?
OM1916 चेसिस अपने संगत मॉड्यूल कार्ड के माध्यम से फाइबर प्रकारों और दूरियों की एक विस्तृत श्रृंखला का समर्थन करता है, जो इसे वस्तुतः किसी भी मौजूदा फाइबर प्लांट बुनियादी ढांचे के लिए अनुकूल बनाता है।
मल्टी-मोड फाइबर के लिए, यह 550 मीटर तक की दूरी पर 50/125μm और 62.5/125μm केबल का समर्थन करता है, जो इंट्रा-बिल्डिंग और कैंपस बैकबोन कनेक्शन के लिए उपयुक्त है। सिंगल-मोड फाइबर के लिए, यह चयनित मॉड्यूल कार्ड के आधार पर 20 किमी, 40 किमी, 60 किमी, 80 किमी और 100 किमी तक की दूरी पर 9/125μm केबल का समर्थन करता है, जो मेट्रो नेटवर्क लिंक से लेकर बड़े भौगोलिक क्षेत्रों में लंबी दूरी के कनेक्शन तक सब कुछ कवर करता है।
1310 एनएम और 1550 एनएम तरंग दैर्ध्य दोनों कार्ड रेंज में समर्थित हैं, एससी मानक फाइबर कनेक्टर के रूप में और एसटी और एफसी वैकल्पिक विकल्प के रूप में उपलब्ध हैं। चेसिस OM520 श्रृंखला के माध्यम से WDM मॉड्यूल कार्ड का भी समर्थन करता है, जहां जरूरत पड़ने पर बढ़ी हुई फाइबर क्षमता के लिए तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सिंग को सक्षम करता है।
