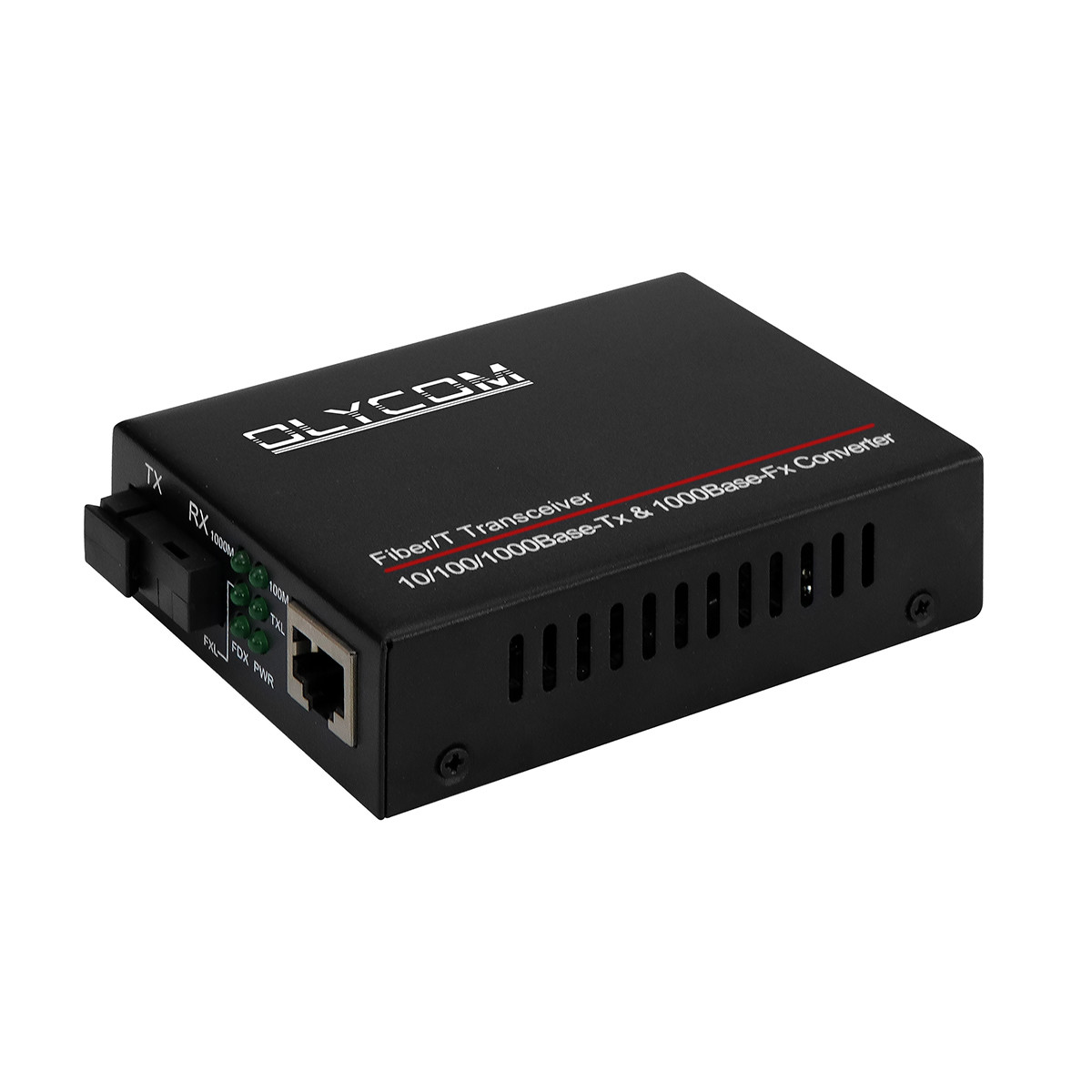

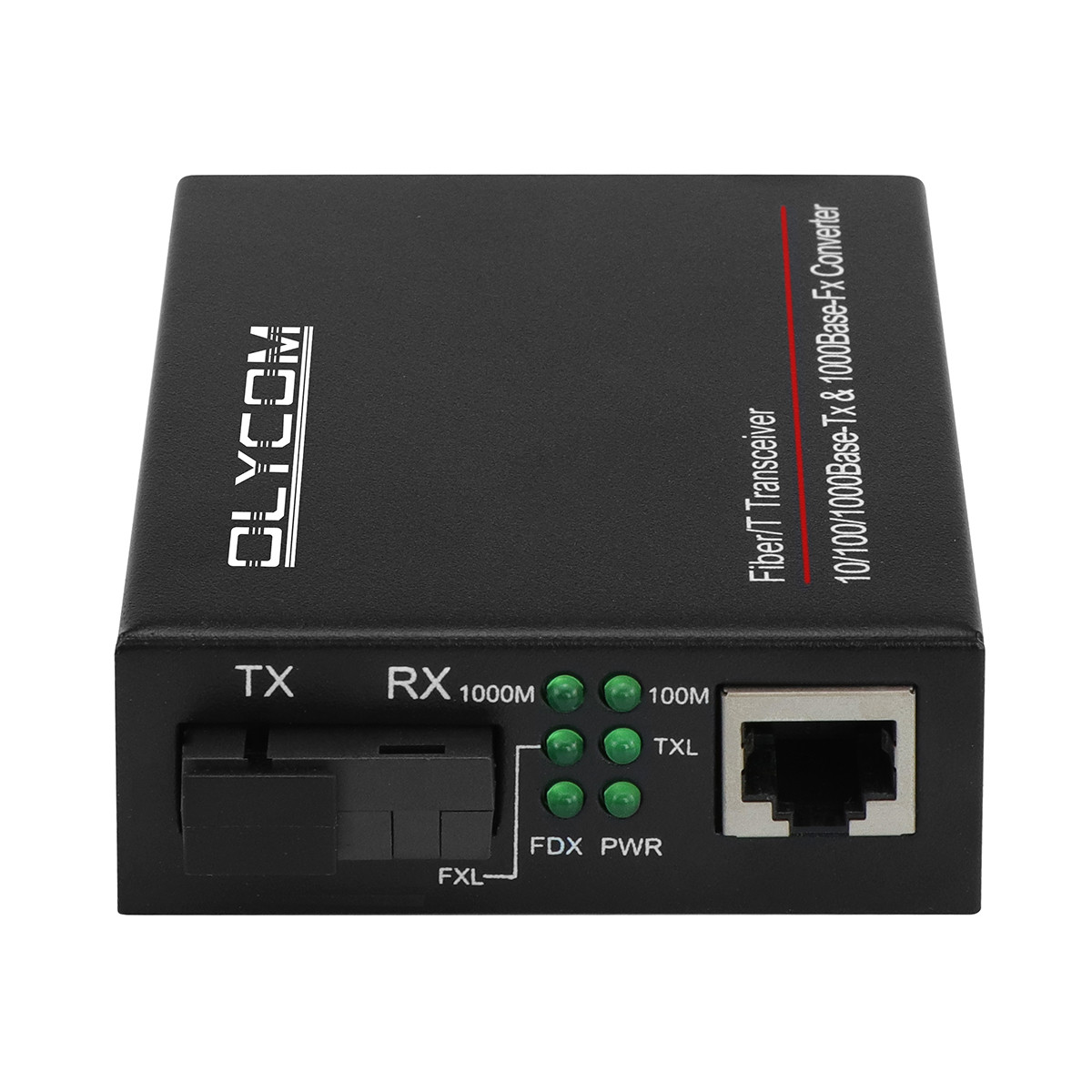

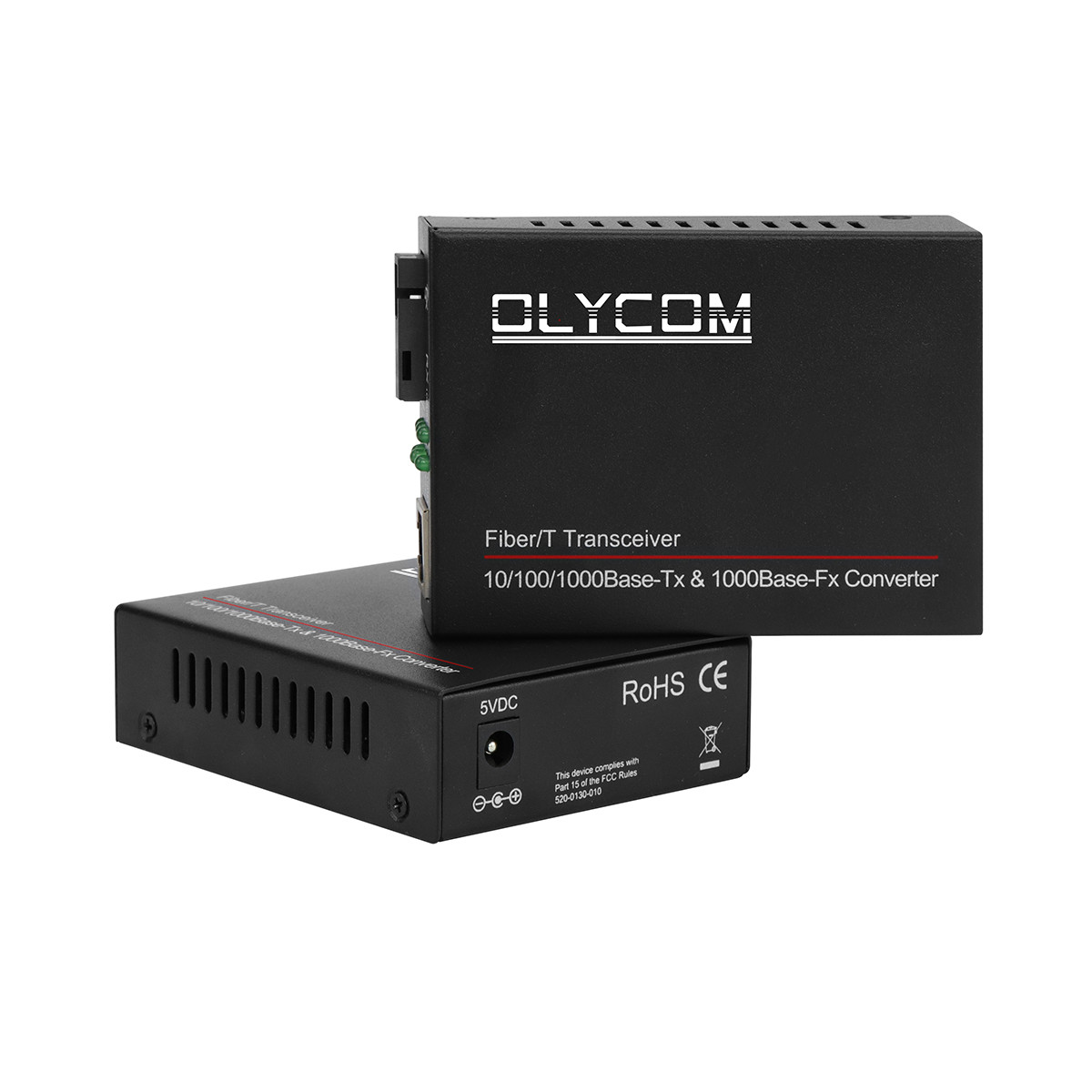

गीगाबिट सिंगल कोर WDM फाइबर मीडिया कन्वर्टर
डब्ल्यूडीएम मीडिया कनवर्टर की प्रमुख विशेषताएं
फाइबर ऑप्टिक कन्वर्टर के तकनीकी मापदंड
| मानक |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (फास्ट-ईथरनेट), IEE802.3z 1000BASE-SX/LX ((गीगाबिट-ईथरनेट) IEEE802.3x (प्रवाह नियंत्रण) IEEE802.1q, IEEE802.1p QoS, IEEE802.1d स्पैनिंग ट्री |
| 10/100/1000BASE-T | एसटीपी या यूटीपी श्रेणी 5/5ई/6 केबल (अधिकतम 100 मीटर) |
| 1000BASE-FX | 9/125um सिंगल-मोड फाइबर केबल (20/40/60/80/100/120km) |
|
रूपांतरण मोड देरी का समय |
स्टोरेज-एंड-फॉरवर्ड <10us, सीधे-थ्रू <0.9us |
| प्रवाह नियंत्रण | पूर्ण डुप्लेक्स प्रवाह नियंत्रण, आधा डुप्लेक्स बैक दबाव |
| आरजे-45 पोर्ट | ऑटो-एमडीआई/एमडीआईएक्स |
| फाइबर कनेक्टर | SC मानक, ST/FC वैकल्पिक |
| तरंगदैर्ध्य | 1310/1550nm |
| आयाम | 70mm ((W) x 93mm ((D) x 25mm ((H) |
| वजन | शुद्ध भारः 0.16 किलोग्राम; सकल भारः 0.42 किलोग्राम |
| इनपुट वोल्ट | DC 5V1A बाहरी पावर एडाप्टर के साथ |
| बिजली की खपत | <2.5W |
| एमटीबीएफ | 50,000 घंटे |
| बीईआर | < 1/1000000000 |
| मैक पता तालिका | 1K |
| बफर का आकार | 128K |
| ऑपरेटिंग तापमान | 0°C~50°C |
| भंडारण तापमान | -40°C~70°C |
| भंडारण आर्द्रता | 5%~90% गैर-घटती |
वाणिज्यिक मीडिया कनवर्टर के आदेश विवरण
| TA511/2-GE/SC-20 | 10/100/1000M, स्टैंडअलोन, सिंगल फाइबर, सिंगल मोड, एससी, 20 किमी, बाहरी बिजली आपूर्ति |
| TA511/2-GE/SC-40 | 10/100/1000M, स्टैंडअलोन, सिंगल फाइबर, सिंगल मोड, एससी, 40 किमी, बाहरी पीडब्ल्यूईया आपूर्ति |
| TA511/2-GE/SC-60 | 10/100/1000M, स्टैंडअलोन, सिंगल फाइबर, सिंगल मोड, एससी, 60 किमी, बाहरी बिजली आपूर्ति |
| TA511/2-GE/SC-80 | 10/100/1000M, स्टैंडअलोन, सिंगल फाइबर, सिंगल मोड, एससी, 80 किमी, बाहरी पावर सप्लाई |
| TA511/2-GE/SC-100 | 10/100/1000M, स्टैंडअलोन, सिंगल फाइबर, सिंगल मोड, एससी, 100 किमी, बाहरी पावर सप्लाई |
| TA511/2-GE/SC-120 | 10/100/1000M, स्टैंडअलोन, सिंगल फाइबर, सिंगल मोड, एससी, 120 किमी, बाहरी बिजली आपूर्ति |
समस्या निवारण
1प्रश्नः गंभीर नेटवर्क पैकेट हानि?
उत्तर: (1) डुप्लेक्स मोड के बीच असंगतता एमसी और अन्य कनेक्टेड उपकरण, जैसे स्विच, राउटर
(2) कृपया जाँच करें कि क्या कोई समस्या है आरजे45 केबल और आरजे45 प्लग
(3) कृपया जांचें कि क्या आप सही पैच कॉर्ड का उपयोग करते हैं और सही कनेक्शन बनाएं
(4) कृपया जांचें कि फाइबर लिंक हानि से परे है या नहीं प्राप्त करने की संवेदनशीलता
2प्रश्नः एमसी कनेक्ट होने के बाद यह संवाद नहीं कर सकता है?
एः (1) फाइबर कनेक्शन विपरीत हैं, सभी विनिमय टीएक्स और आरएक्स फाइबर
(2) आरजे45 पोर्ट अन्य पोर्ट के साथ ठीक से जुड़ा नहीं है उपकरण (कृपया क्रॉस लाइन और
सीधी रेखा)
फाइबर पोर्ट भी असंगतता समस्या हो सकती है, के लिए उदाहरण: यदि मीडिया कन्वर्टर LFP फ़ंक्शन के साथ है,
जब आप APC कोर के साथ फाइबर पैच कॉर्ड कनेक्ट करने के लिए मीडिया कन्वर्टर जो ट्रांससीवर पीसी के साथ है कोर, मीडिया कनवर्टर संवाद नहीं करेगा
लेकिन अगर मीडिया कनवर्टर LFP समारोह के बिना है, वहाँ कोई प्रभाव नहीं पड़ेगा
3प्रश्न: यदि परीक्षण विधि का प्रयोग किया जाए तो किस प्रकार के परीक्षण का प्रयोग किया जा सकता है? मीडिया कनवर्टर एक समस्या है?
(1) स्थानीय साइट परीक्षण
दो एमसी को दो पीसी से जोड़ें और पिंग परीक्षण करें।
यदि पिंग कोई समस्या नहीं है, तो मीडिया कन्वर्टर्स
कोई समस्या नहीं है; अगर यह पिंग समस्या है और कर सकते हैं निश्चित रूप से मीडिया कनवर्टर में समस्या है
(2) दूरस्थ साइट परीक्षण
दो पीसी के साथ दो मीडिया कन्वर्टर्स कनेक्ट करें और करें पिंग परीक्षण. अगर पिंग ठीक नहीं है, तो आप की जाँच करनी होगी क्या फाइबर लिंक सामान्य है और संचरण और पीसी की प्राप्त शक्ति उचित सीमा के भीतर हैं।
यदि यह पिंग परीक्षण के साथ कोई समस्या नहीं है, जो दिखाएगा फाइबर लिंक ठीक है, आप न्याय कर सकते हैं वहाँ कुछ समस्याएं हैं स्विच के साथ
