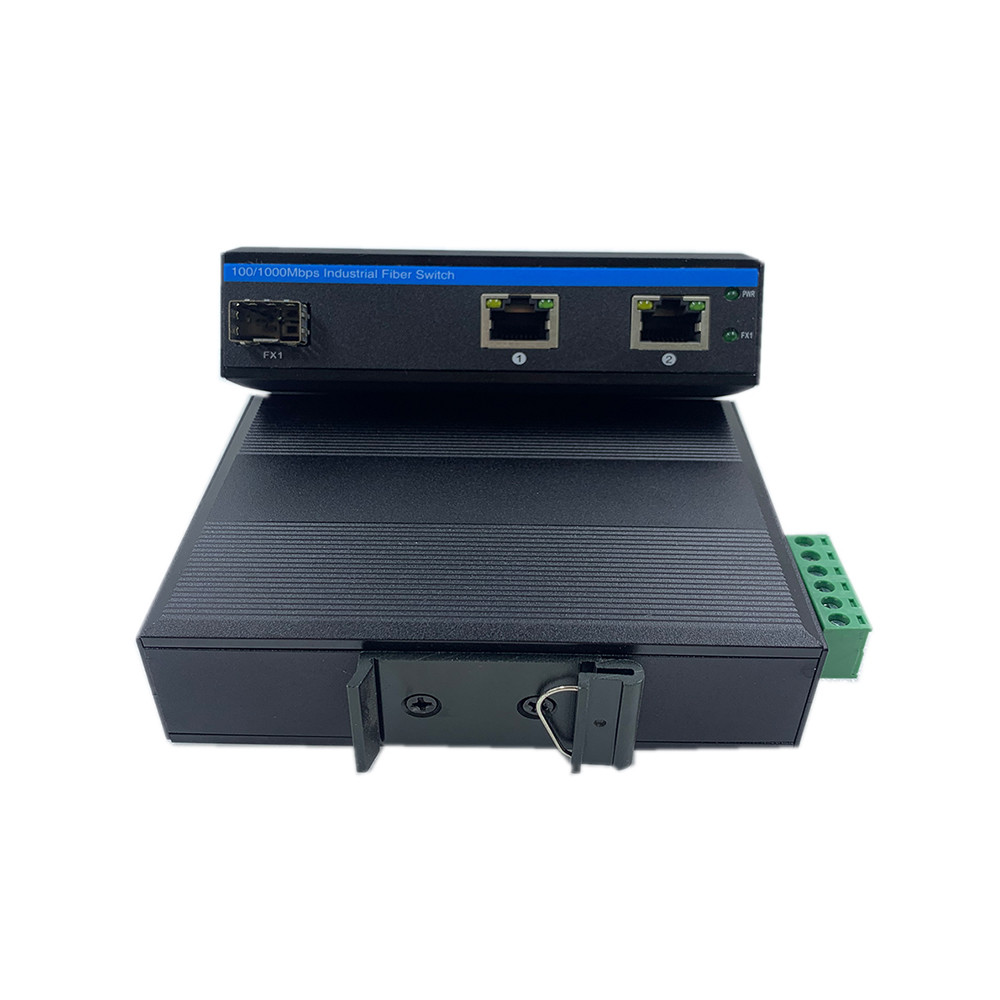

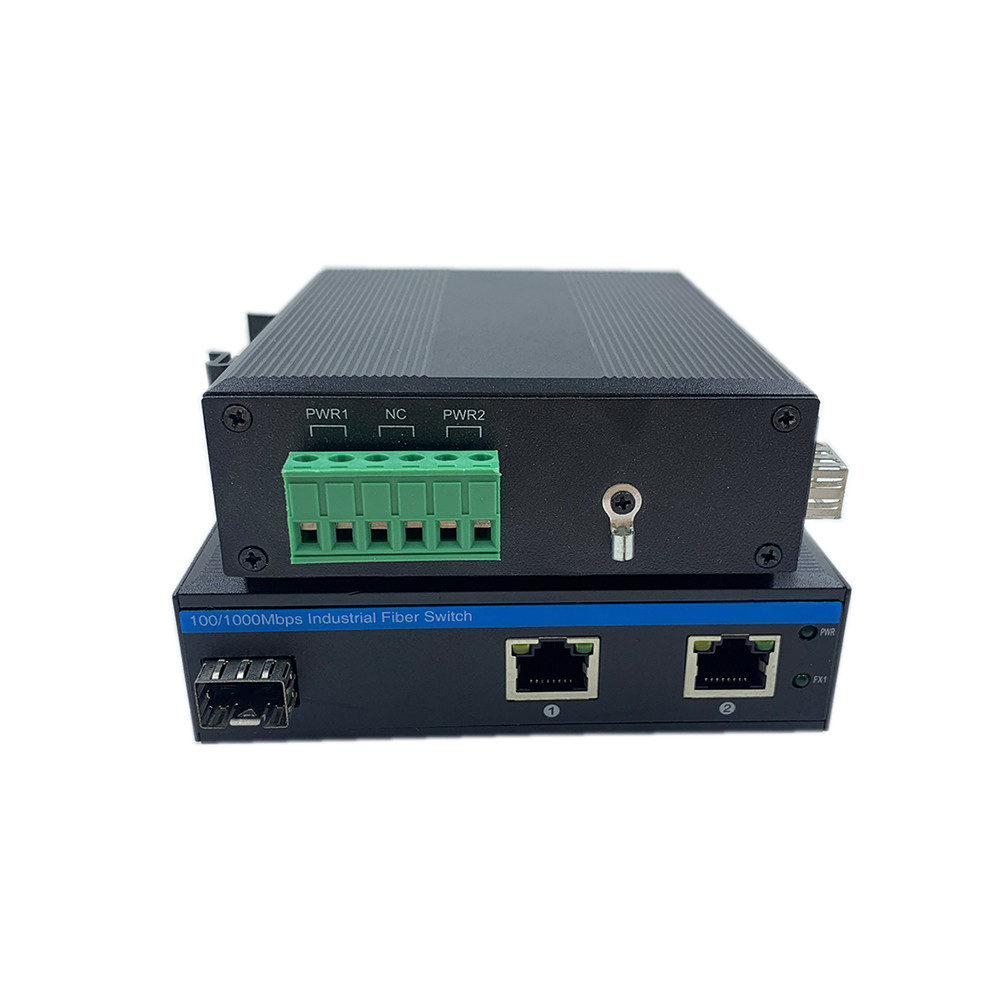

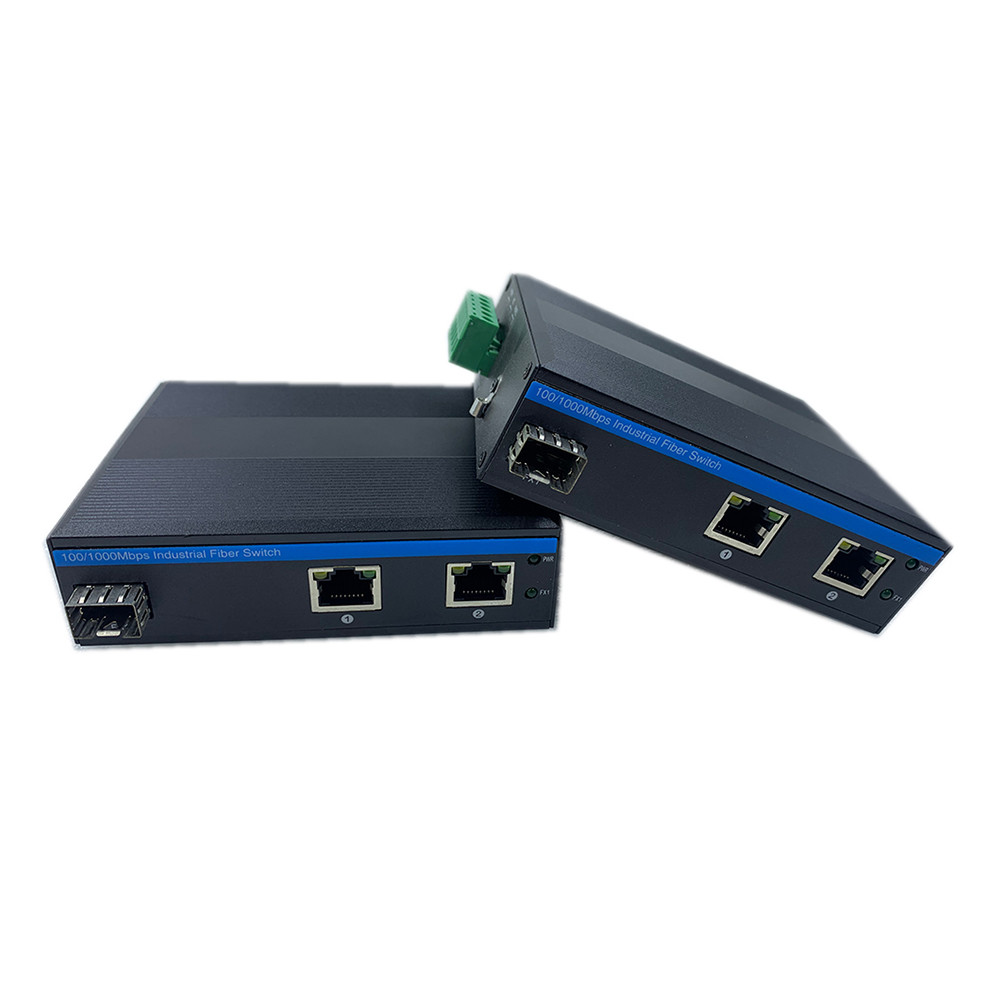

10/100mps फाइबर ईथरनेट मिनी औद्योगिक नेटवर्क स्विच
औद्योगिक नेटवर्क स्विच का उत्पाद विवरण
बीहड़ ईथरनेट स्विच का तकनीकी आंकड़ा
| प्रोडक्ट का नाम | 10/100Mbps औद्योगिक फाइबर स्विच (1F+2TP) |
| प्रतिरूप संख्या। |
IM-FS120FE |
| पत्तन |
1x100 मीटर एसएफपी फाइबर एसएम: 1310nm/1550nm, 20 किमी; 1490NM/1550NM, 40 ~ 120 किमी मिमी: 1310nm, 2 किमी; 850nm, 500 मीटर 4x10/100/1000 मीटर UTP RJ45 (समर्थन MDI/MDIX ऑटो-सेंसिंग) 1x6-पिन पावर टर्मिनल ब्लॉक |
| शिष्टाचार |
IEEE 802.3 (10Base-T) IEEE 802.3U (100Base-TX) |
| स्विचिंग सुविधाएँ |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड अग्रेषण देरी: <10US सिस्टम बैंडविड्थ: 0.6Gbps (गैर-ट्रैफ़िक जाम) मैक: 4k पैकेट बफर आकार: 1.75mb |
| नेटवर्क मीडिया |
10Base-T: CAT3, CAT4, CAT5 UN-SHIELDED TWISTED PAIR (≤100M) 100/1000BASE-TX: CAT5 या ऊपर शील्डेड ट्विस्टेड जोड़ी () 100 मीटर) |
| एल ई डी |
पावर, फाइबर, नेटवर्क, पो PWR: पावर
फाइबर: एफएक्स 1 ON: ट्रांसमिशन सामान्य है बंद: ट्रांसमिशन सामान्य नहीं है (दोषपूर्ण ऑप्टिकल मॉड्यूल या डिस्कनेक्ट किया गया)
कॉपर ऑरेंज: पो इंडिकेटर ON: POE काम कर रहा है बंद: POE काम नहीं कर रहा है या यह नॉन-पोई डिवाइस है
कॉपर ग्रीन: स्पीड इंडिकेटर ON: ट्रांसमिशन स्पीड 1000mbps है ब्लिंकिंग: ट्रांसमिशन में बंद: डिस्कनेक्ट या काम करने की गति 10/100mbps है |
| बिजली की खपत | पूर्ण लोडिंग ।5W |

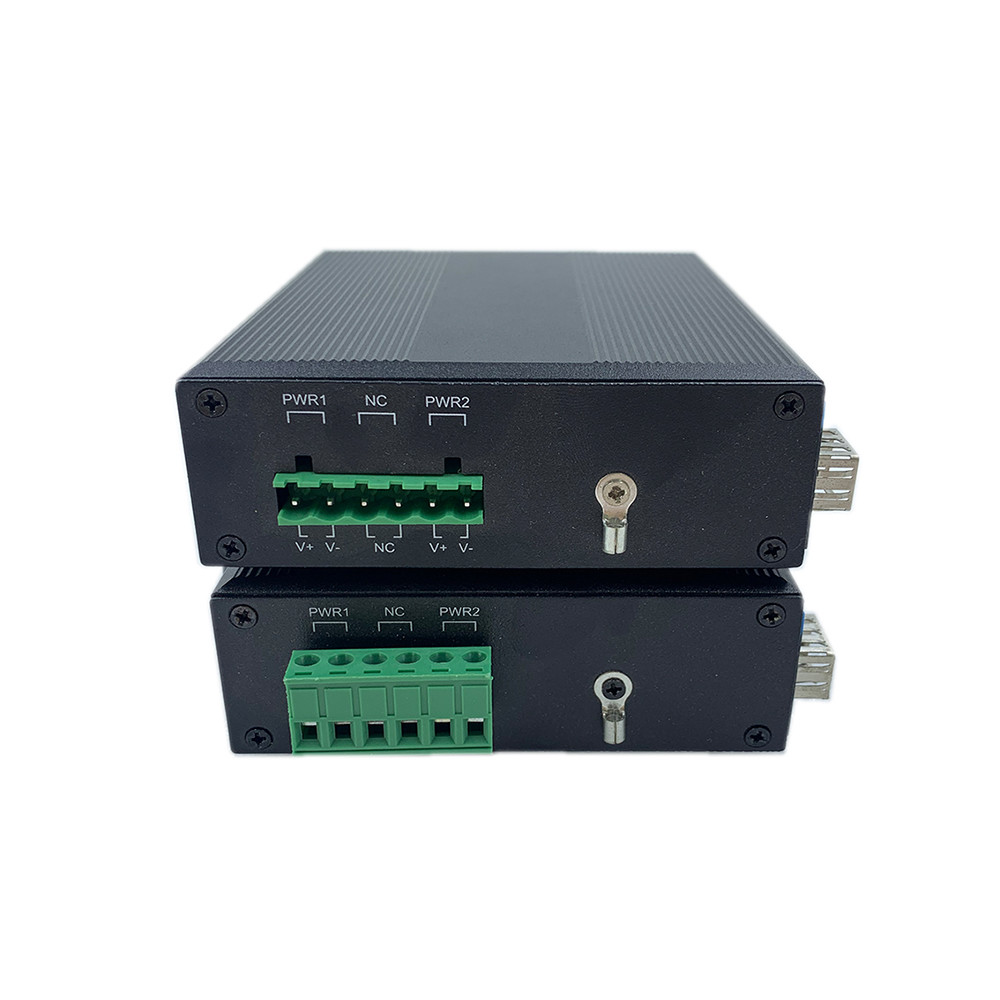

| बिजली की आपूर्ति |
निरर्थक DC12V ~ DC52V इनपुट, आमतौर पर DC12V/DC24V/DC48V रिवर्स कनेक्शन: समर्थन |
| पर्यावरण |
काम करने का तापमान: -40 ° C ° 75 ° C भंडारण तापमान: -40 ° C ° 85 ° C काम करना भंडारण आर्द्रता: 10%～ 95%, गैर-कंडेनसिंग |
| उद्योग मानकों |
ESD: IEC61000-4-2, ± 15kV हवा, v 6kv संपर्क EFT: IEC61000-4-4, सामान्य v 6kv उछाल: IEC61000-4-5, अंतर ± 2kv, आम ± 6KV |
| प्रमाणीकरण |
CE-EMC: EN 55032: 2015+AC: 2016+A1: 2020+A11: 2020 EN 55035: 2017+A11: 2020/en IEC 61000-3-2: 2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC: 2022 CE-LVD: EN IEC 62368-1: 2020+A11: 2020 एफसीसी: 47 सीएफआर एफसीसी भाग 15 सबपार्ट बी (कक्षा बी) एएनएसआई सी 63.4: 2014 |
| यांत्रिक सूचना |
शेल: नालीदार धातु खोल, IP40 ग्रेड स्तर आयाम: 114*93*35 मिमी बढ़ते विधि: दीन-रेल/दीवार बढ़ते वजन: 0.35 किग्रा/0.45 किग्रा (शुद्ध/सकल) |
| गारंटी | 3 साल, आजीवन तकनीकी सहायता |
10/100mbps फाइबर स्विच का अनुप्रयोग
| औद्योगिक ऑप्टिकल मॉड्यूल | |
| OSPL1E06D-85 | 100Base-FX (850NM) |
| OSPL1E06D | 100Base-FX |
| OSPL1E20D | 100base-lx |
| OSPL1E40D | 100base-ex |
| OSBL1E20D-35 | 100Base-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100Base-BX-D (TX 1550 RX1310) |
| औद्योगिक दीन बिजली आपूर्ति | |
| IM-DAC220/DC12V1.67A | AC220V से DC12V1.67A, -30 ℃ 70 ℃ |
| IM-DAC220/DC24V1A | AC220V से DC24V1A, -30 ℃ 70 ℃ |
शिपिंग बॉक्स सूचना
उत्पाद का आकार: 11.4*9.3*3.5 सेमी
इनर बॉक्स का आकार: 23*16.5*5.8 सेमी
उत्पाद का वजन: 0.35 किग्रा
पैकिंग वजन: 0.45 किग्रा
मास्टर बॉक्स का आकार: 67*33*47 सेमी
पैकिंग मात्रा: 40pcs
पैकिंग वेट: 20 किग्रा
