परियोजना की पृष्ठभूमि
एक लंबी दूरी के ऑप्टिकल नेटवर्क परियोजना के लिए दो साइटों के बीच एक उच्च क्षमता, लागत प्रभावी ट्रांसमिशन समाधान की आवश्यकता थी, जिन्हें 90 किमी से अलग किया गया था।
ग्राहक को एक एकल फाइबर बुनियादी ढांचे पर 4×100G क्लाइंट ट्रैफ़िक को परिवहन करने की आवश्यकता थी, जिसमें उच्च विश्वसनीयता और प्रबंधनीयता बनाए रखते हुए सिविल कार्य और फाइबर लागत को कम से कम किया गया था।
तकनीकी मूल्यांकन के बाद, इंजीनियरिंग टीम ने ओलिकॉम का चयन किया।OM5800 प्लेटफार्म, एक एकल फाइबर द्विदिशात्मक DWDM समाधान को 400G सुसंगत CFP2 BiDi ट्रांससीवरों के साथ-साथ निष्क्रिय बैंड स्प्लिटर तकनीक पर आधारित है।
परियोजना चुनौतीः एकल फाइबर सुसंगत संचरण
एक ही फाइबर पर काम करने वाले सुसंगत ऑप्टिकल ट्रांससीवर एक मौलिक भौतिक चुनौती का सामना करते हैंःप्रेषित ऑप्टिकल सिग्नल दूर के छोर से प्राप्त सिग्नल की तुलना में काफी अधिक शक्तिशाली है.
एक साझा फाइबर पर, Rayleigh backscatter और कनेक्टर प्रतिबिंब आउटगोइंग सिग्नल से रिसीवर में वापस यात्रा करते हैं, संभावित रूप से सुसंगत डिटेक्टर को अभिभूत करते हैं।
इस तैनाती के लिए अतिरिक्त चुनौतियों में शामिल हैंः
समाधानः बैंड स्प्लिटर के साथ BiDi सुसंगत DWDM
इस परियोजना में निम्नलिखित वास्तुकला के साथ Olycom OM5800 प्लेटफॉर्म को तैनात किया गया था:

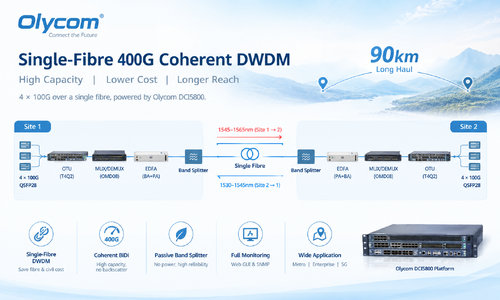

क्लाइंट साइड → ओटीयू (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → बैंड स्प्लिटर → सिंगल फाइबर → बैंड स्प्लिटर → EDFA (PA+BA) → MUX/DEMUX → OTU → क्लाइंट साइड
एकल फाइबर सुसंगत संचरण को सक्षम करने की कुंजी बैंड स्प्लिटर है जो सी-बैंड को दो अलग-अलग तरंग दैर्ध्य बैंड में विभाजित करता हैः
द400G सुसंगत CFP2 मॉड्यूलयह स्वयं एक BiDi ट्रांससीवर है, जो एक ही ऑप्टिकल पोर्ट का उपयोग करता है, जिसमें लाल बैंड पर Tx और नीले बैंड पर Rx होता है।
यह ट्रांससीवर स्तर पर बैकस्केटर समस्या को समाप्त करता है, जबकि बैंड स्प्लिटर लाइन पक्ष पर निष्क्रिय तरंग दैर्ध्य अलगाव प्रदान करता है।
द्विदिश पृथक्करण प्राप्त करने के लिए किसी विशेष फाइबर या सक्रिय घटक की आवश्यकता नहीं है।
सिंगल फाइबर DWDM क्यों?
प्रश्न: पारंपरिक दोहरे फाइबर के बजाय सिंगल फाइबर का चयन क्यों किया गया?
एकल फाइबर डीडब्ल्यूडीएम फाइबर बुनियादी ढांचे की आवश्यकताओं को आधा कर देता है, जिससे किराए पर ली जाने वाली फाइबर लागत और सिविल कार्य खर्च दोनों को सीधे कम किया जाता है।
लंबी दूरी के मार्गों के लिए जहां फाइबर की उपलब्धता सीमित या महंगी है, यह एक महत्वपूर्ण परिचालन और पूंजी बचत का प्रतिनिधित्व करता है।
बैंड स्प्लिटर एक पूरी तरह से निष्क्रिय घटक है जिसमें कोई बिजली की आवश्यकता नहीं है, एकल फाइबर वास्तुकला को सक्षम करते हुए नगण्य जटिलता जोड़ता है।
समन्वित BiDi ट्रांसीवरों के साथ संयुक्त, समाधान एक पारंपरिक एकल-चैनल प्रणाली के समान फाइबर पदचिह्न के साथ 400G क्षमता प्रदान करता है।
प्रमुख तैनाती मापदंड
दूरीः 90 किमी
स्पैन हानिः ~25dB
लाइन साइड कैपेसिटीः 400G (4×100G एकत्रित)
ट्रांससीवर प्रकारः 400G सुसंगत CFP2 BiDi
क्लाइंट इंटरफेस: 4×100G QSFP28 (100GBASE-LR4)
प्रवर्धनः OBA20/G12 (बूस्टर) + OPA16/G20 (प्री-एम्प) प्रति दिशा
Mux/Demux: OMD08 8 चैनल C21C28 100GHz DWDM
एकल फाइबर प्रौद्योगिकीः बैंड स्प्लिटर (सी-बैंड लाल/नीला विभाजन)
प्रबंधनः वेब जीयूआई और एसएनएमपी के माध्यम से OM5800 एनएमएस
अनुप्रयोग विस्तारः बिंदु-से-बिंदु लिंक से परे
जबकि यह तैनाती एक बिंदु से बिंदु लंबी दूरी की कड़ी पर केंद्रित थी, एक ही OM5800 प्लेटफॉर्म और एकल फाइबर BiDi दृष्टिकोण नेटवर्क परिदृश्यों की एक श्रृंखला में लागू है।
1मेट्रो और क्षेत्रीय नेटवर्क
शहर से शहर या डेटा सेंटर इंटरकनेक्ट लिंक जहां फाइबर सिंगल फाइबर DWDM से सीधे प्रीमियम लाभ पर है, मौजूदा बुनियादी ढांचे पर प्रभावी क्षमता को दोगुना करता है।
2उद्यम और परिसर नेटवर्क
कैंपस या भवनों के बीच सीमित डार्क फाइबर वाले संगठन अतिरिक्त फाइबर की तैनाती के बिना बैंडविड्थ को अधिकतम करने के लिए एकल फाइबर DWDM का उपयोग कर सकते हैं।
3मोबाइल बैकहॉल और 5जी फ्रंटहॉल
जैसे-जैसे 5जी नेटवर्क का विस्तार होता है, फ्रंटहोल और बैकहोल लिंक को तेजी से उच्च क्षमता, कम विलंबता वाले परिवहन की आवश्यकता होती है।एकल फाइबर सुसंगत डीडब्ल्यूडीएम फाइबर बुनियादी ढांचे में बड़े बदलाव के बिना एक कुशल उन्नयन पथ प्रदान करता है.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: बैंड स्प्लिटर बैकस्केटर समस्या को कैसे हल करता है?
बैंड स्प्लिटर प्रत्येक ट्रांसमिशन दिशा को सी-बैंड के एक अलग भाग ¢ लाल (1545 ¢ 1565 एनएम) और नीले (1530 ¢ 1545 एनएम) को सौंपता है।क्योंकि BiDi CFP2 ट्रांससीवर विभिन्न तरंग दैर्ध्य बैंड पर प्रेषित और प्राप्त करता है, इसकी अपनी वापस फैली हुई रोशनी प्राप्त बैंड के बाहर आती है और हस्तक्षेप को रोकने के लिए बाहर फ़िल्टर की जाती है।
प्रश्न: क्या बैंड स्प्लिटर एक सक्रिय घटक है?
नहीं. बैंड स्प्लिटर पूरी तरह से निष्क्रिय है ∙ इसे कोई शक्ति की आवश्यकता नहीं है और कोई सक्रिय विफलता बिंदु नहीं पेश करता है। यह एकल फाइबर समाधान की समग्र विश्वसनीयता में योगदान देता है।
प्रश्न: क्या OM5800 प्लेटफार्म को दूरस्थ रूप से प्रबंधित किया जा सकता है?
हाँ. OM5800 एनएमएस प्रत्येक चैनल के लिए Tx/Rx शक्ति, अलार्म सीमाओं, तापमान, वोल्टेज और LOS स्थिति सहित सभी ट्रांससीवर मापदंडों की वास्तविक समय की निगरानी के लिए एक वेब-आधारित जीयूआई प्रदान करता है.स्वचालित नेटवर्क प्रबंधन प्रणालियों के लिए एसएनएमपी मतदान एकीकरण भी समर्थित है.
प्रश्न: कौन से क्लाइंट इंटरफेस समर्थित हैं?
T4Q2 OTU कार्ड 4×100G QSFP28 क्लाइंट इंटरफेस का समर्थन करता है, जो एक एकल 400G सुसंगत CFP2 लाइन साइड सिग्नल में एकत्रित होता है।यह प्लेटफॉर्म भविष्य के नेटवर्क विकास के लिए उच्च क्षमता विन्यास का भी समर्थन करता है.
