परियोजना पृष्ठभूमि
एक रेलवे सुरक्षा निगरानी परियोजना में दूरस्थ फील्ड स्टेशनों और एक केंद्रीकृत नियंत्रण कक्ष के बीच कई अलार्म संकेतों को प्रसारित करने के लिए एक विश्वसनीय संचार समाधान की आवश्यकता थी।
सिस्टम में विभिन्न सुरक्षा उपकरण, औद्योगिक उपकरण स्थिति निगरानी बिंदु और विभिन्न स्थानों पर वितरित आपातकालीन अलार्म इंटरफेस शामिल थे।
लंबी ट्रांसमिशन दूरी और जटिल औद्योगिक वातावरण के कारण, परियोजना टीम को एक स्थिर औद्योगिक संपर्क क्लोजर कनवर्टर की आवश्यकता थी जो पारंपरिक तांबे संचार प्रणालियों में पाई जाने वाली सामान्य समस्याओं से बचते हुए सटीक सिग्नल ट्रांसमिशन प्रदान कर सके।
तकनीकी मूल्यांकन के बाद, इंजीनियरिंग टीम ने ओलिकॉम IM610-8K↑↓WT/R प्लेटफॉर्म के आधार पर एक "औद्योगिक संपर्क क्लोजर से फाइबर कनवर्टर" समाधान का चयन किया। समाधान को फाइबर ऑप्टिक नेटवर्क पर 8-चैनल संपर्क क्लोजर सिग्नल प्रसारित करने के लिए डिज़ाइन किया गया था, जो औद्योगिक और सुरक्षा अनुप्रयोगों के लिए विश्वसनीय संचार प्रदान करता है।परियोजना चुनौती: लंबी दूरी का अलार्म सिग्नल ट्रांसमिशनपारंपरिक निगरानी प्रणालियों में, संपर्क क्लोजर सिग्नल आमतौर पर तांबे केबल के माध्यम से प्रसारित होते हैं।
हालांकि, जब दूरी बढ़ती है, तो कई चुनौतियां सामने आ सकती हैं:
लंबी दूरी के ट्रांसमिशन के दौरान सिग्नल हानि
औद्योगिक वातावरण में विद्युत चुम्बकीय हस्तक्षेप (EMI)
समाधान: औद्योगिक संपर्क क्लोजर से फाइबर रूपांतरण
परियोजना ने फील्ड अलार्म उपकरणों और निगरानी केंद्र के बीच संचार पुल के रूप में "IM610-8K↑↓WT/R" को तैनात किया।

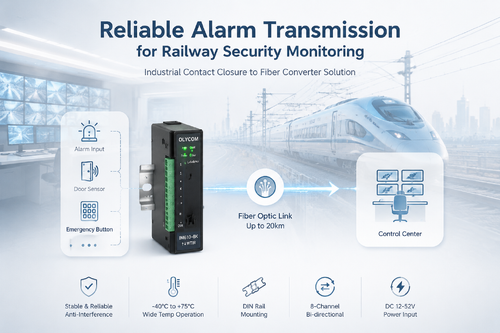

सिस्टम आर्किटेक्चर था:
अलार्म उपकरण → औद्योगिक संपर्क क्लोजर कनवर्टर → फाइबर ऑप्टिक लिंक → नियंत्रण केंद्रसमाधान ने प्रदान किया:8-चैनल संपर्क क्लोजर सिग्नल ट्रांसमिशन
द्विदिश फाइबर संचार
WDM तकनीक के साथ सिंगल फाइबर ट्रांसमिशन
औद्योगिक स्थापना के लिए डीआईएन रेल माउंटिंग
तांबे के केबल के विपरीत, फाइबर ट्रांसमिशन विद्युत हस्तक्षेप से प्रभावित नहीं होता है। यह एक डीआईएन रेल फाइबर कनवर्टर को रेलवे सिस्टम, कारखानों, बिजली सुविधाओं और बाहरी निगरानी नेटवर्क जैसे वातावरण के लिए विशेष रूप से उपयुक्त बनाता है।
समाधान निम्नलिखित समस्याओं को समाप्त करता है:
EMI हस्तक्षेप
RFI हस्तक्षेप
ग्राउंड पोटेंशियल अंतर
परिणामस्वरूप, निगरानी प्रणाली उच्च विश्वसनीयता और कम रखरखाव आवश्यकताओं को प्राप्त करती है।
TTL
RS-232
RS-422
RS-485
रिले आउटपुट
सुरक्षित शहर परियोजनाओं और सुरक्षा निगरानी नेटवर्क में, कई अलार्म बिंदुओं को अक्सर लंबी दूरी पर जोड़ने की आवश्यकता होती है। फाइबर ऑप्टिक संचार दूरस्थ स्थानों और कमांड केंद्रों के बीच स्थिर ट्रांसमिशन प्रदान करता है।
औद्योगिक स्वचालन
कारखानों और औद्योगिक स्वचालन प्रणालियों को मशीनों, स्विचों और सुरक्षा उपकरणों की विश्वसनीय स्थिति निगरानी की आवश्यकता होती है। औद्योगिक फाइबर कनवर्टर विद्युत शोर वाले वातावरण में संचार स्थिरता बनाए रखने में मदद करते हैं।
बिजली उद्योग और ऊर्जा अनुप्रयोग
बिजली संयंत्रों और तेल क्षेत्र की सुविधाओं में अक्सर वितरित उपकरण निगरानी प्रणाली शामिल होती है। फाइबर ऑप्टिक अलार्म ट्रांसमिशन हस्तक्षेप जोखिम को कम करता है और संचार विश्वसनीयता में सुधार करता है।
परिवहन अवसंरचना
एक्सप्रेसवे निगरानी, टोल स्टेशनों, हवाई अड्डों और रेलवे प्रणालियों को निरंतर संचालन की आवश्यकता होती है। एक मजबूत औद्योगिक फाइबर कनवर्टर इन महत्वपूर्ण संचार नेटवर्क के लिए एक व्यावहारिक समाधान प्रदान करता है।
कठोर वातावरण के लिए औद्योगिक डिजाइन
परियोजना में मांग की स्थिति में काम करने में सक्षम संचार उपकरण की आवश्यकता थी।
चयनित औद्योगिक संपर्क क्लोजर कनवर्टर में निम्नलिखित विशेषताएं हैं:
DC 12-52V पावर इनपुट
ऑपरेटिंग तापमान -40°C से +75°C तक
डीआईएन रेल माउंटिंग डिजाइन
कॉम्पैक्ट औद्योगिक संलग्नक
प्रश्न: यह फाइबर कनवर्टर कितने चैनल का समर्थन करता है?
IM610-8K↑↓WT/R संपर्क क्लोजर सिग्नल ट्रांसमिशन के 8 चैनलों का समर्थन करता है, जिससे कई अलार्म उपकरण एक फाइबर लिंक के माध्यम से संवाद कर सकते हैं।
प्रश्न: क्या यह कठोर औद्योगिक वातावरण में काम कर सकता है?
हाँ। डिवाइस -40°C से +75°C तक एक विस्तृत ऑपरेटिंग तापमान रेंज का समर्थन करता है और औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें स्थिर दीर्घकालिक संचालन की आवश्यकता होती है।
प्रश्न: संपर्क क्लोजर से फाइबर कनवर्टर की किन उद्योगों को आवश्यकता है?
विशिष्ट अनुप्रयोगों में शामिल हैं:
रेलवे निगरानी प्रणाली
सुरक्षा सुरक्षा प्रणाली
औद्योगिक स्वचालन
बिजली और ऊर्जा परियोजनाएं
