1परियोजना की पृष्ठभूमि
दूरस्थ और बुनियादी ढांचे के साथ सीमित वातावरण में, विश्वसनीयनिगरानी प्रणालीयह दोहरी चुनौती पेश करता हैः स्थिर नेटवर्क कनेक्टिविटी सुनिश्चित करना और निरंतर बिजली आपूर्ति प्रदान करना।
पारंपरिक ग्रिड आधारित समाधान अक्सर उच्च स्थापना लागत या भौगोलिक बाधाओं के कारण व्यवहार्य नहीं होते हैं।
इस परियोजना में, ग्राहक को एक पूरी तरह से ऑफ-ग्रिड सीसीटीवी प्रणाली की आवश्यकता थी, जो छह आईपी कैमरों को बिजली देने में सक्षम थी, प्रत्येक लगभग 25W की खपत करता था, बिना बाहरी विद्युत बुनियादी ढांचे पर भरोसा किए।
अपेक्षा स्पष्ट थी: एक पूर्ण, पूर्व-इंजीनियरिंग, प्लग-एंड-प्ले समाधान जो बिजली उत्पादन, भंडारण और डेटा संचरण को कवर करता है।
2. सिस्टम आवश्यकताएं
3समाधान का अवलोकन
ग्राहक की आवश्यकताओं को पूरा करने के लिए, हमने एक एकीकृत डिजाइन कियासौर ऊर्जा संचालित पीओई निगरानी प्रणाली, एक ही आउटडोर कैबिनेट के भीतर ऊर्जा उत्पादन, भंडारण और नेटवर्क वितरण को जोड़ती है।
इस प्रणाली में निम्नलिखित शामिल हैंः
4प्रणाली डिजाइन और विन्यास
4.1 बिजली खपत विश्लेषण
कुल प्रणाली भार की गणना इस प्रकार की गई:
कैमराः 6 × 25W = 150W
PoE स्विच ओवरहेड: ~15W
कुल प्रणाली भारः ~ 165W
यह निरंतर भार बैटरी आकार और सौर पैनल डिजाइन दोनों का आधार बनाता है।
4.2 ऊर्जा भंडारण (बैटरी प्रणाली)
रात के समय और कम धूप की स्थिति में निर्बाध संचालन सुनिश्चित करने के लिए, प्रणाली को 1 दिन की स्वायत्तता के साथ डिज़ाइन किया गया था।
दैनिक ऊर्जा खपतः 165W × 24h ≈ 3960Wh
बैटरी विन्यासः 48V 100Ah LiFePO4 बैटरी (~4.8kWh उपयोग करने योग्य क्षमता)
यह विन्यास डिस्चार्ज की गहराई की सीमाओं को ध्यान में रखता है और लंबी बैटरी जीवनकाल (आमतौर पर >4000 चक्र) सुनिश्चित करता है।
4.3 सौर ऊर्जा उत्पादन
दैनिक ऊर्जा खपत को बनाए रखने के लिए, सौर पैनल का आकार औसत चरम सूर्य के प्रकाश के घंटों के आधार पर किया गया था।
आवश्यक ऊर्जाः ~4kWh/दिन
पीक सूर्य के घंटेः ~ 5 घंटे/दिन
गणना की गई सौर क्षमता: ≈ 800W
अंतिम डिजाइन (सुरक्षा सीमा के साथ): 1kW सौर पैनल प्रणाली (जैसे, 2 × 550W पैनल)
इससे खराब मौसम की स्थिति में भी स्थिर संचालन सुनिश्चित होता है।
4.4 बिजली प्रबंधन
एक 48 वी / 40 ए एमपीपीटी (अधिकतम पावर पॉइंट ट्रैकिंग) सौर चार्ज नियंत्रक का चयन किया गया थाः
4.5 नेटवर्क कोर:पावर बूस्टर PoE स्विच
यह प्रणाली औद्योगिक IM-FP288BGE का उपयोग करती हैपीओई स्विचकेंद्रीय नेटवर्क और बिजली वितरण इकाई के रूप में।
मुख्य विशेषताएं:
यह ईथरनेट स्विच एकल ईथरनेट केबल के माध्यम से डेटा ट्रांसमिशन और बिजली वितरण दोनों को सक्षम करता है, स्थापना को सरल बनाता है और वायरिंग जटिलता को कम करता है।

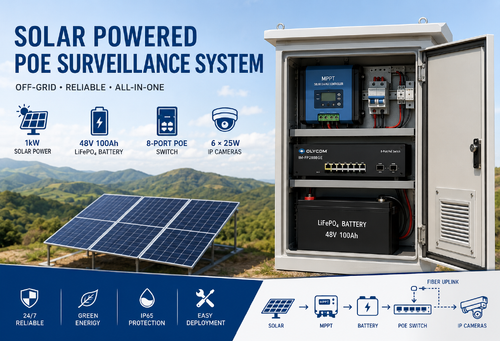

4.6 कैबिनेट एकीकरण
सभी घटकों को एक आउटडोर IP65 रेटेड कैबिनेट में एकीकृत किया गया है, जो स्थायित्व और तैनाती की आसानी के लिए डिज़ाइन किया गया है।
आंतरिक लेआउट:
ऊपरी खंडः एमपीपीटी नियंत्रक और सीसी सुरक्षा (ब्रेकर, अधिभार संरक्षण)
मध्य खंडः 8 पोर्ट पोई स्विच (IM-FP288BGE)
नीचे का भाग: LiFePO4 बैटरी
बाहरी इंटरफेस:
सौर इनपुट
कैमरा/पीओई आउटपुट
फाइबर अपलिंक
अतिरिक्त विशेषताएं:
क्षरणरोधी स्टील के आवरण
वेंटिलेशन या फैन कूलिंग सिस्टम
जलरोधक केबल ग्रंथि
सुरक्षा के लिए लॉक करने योग्य दरवाजा
5सिस्टम आर्किटेक्चर
यह प्रणाली एक बंद चक्र ऊर्जा और डेटा नेटवर्क के रूप में कार्य करती हैः
सौर पैनलों से डीसी बिजली उत्पन्न होती है
एमपीपीटी नियंत्रक बैटरी को विनियमित और चार्ज करता है
बैटरी स्थिर 48V सीसी शक्ति प्रदान करता है
पीओई स्विच कैमरों को बिजली और डेटा वितरित करता है
वीडियो डेटा फाइबर अपलिंक के माध्यम से प्रेषित किया जाता है
यह वास्तुकला निरंतर संचालन, उच्च दक्षता और न्यूनतम रखरखाव आवश्यकताओं को सुनिश्चित करती है।
6मुख्य लाभ
6.1: पूरी तरह से ऑफ-ग्रिड ऑपरेशन
उपयोगिता शक्ति पर कोई निर्भरता नहीं, दूरस्थ या अस्थायी तैनाती के लिए आदर्श।
6.2:एकीकृत डिजाइन
सभी घटकों को एक ही कैबिनेट में पूर्व-स्थापित और अनुकूलित किया गया है।
6.3:उच्च विश्वसनीयता
औद्योगिक स्तर का हार्डवेयर कठोर वातावरण में स्थिर प्रदर्शन सुनिश्चित करता है।
6.4:स्केलेबलता
मॉड्यूलर अपग्रेड के साथ अतिरिक्त कैमरे या अधिक स्वायत्तता का समर्थन किया जा सकता है।
6.5:सरलीकृत कार्य
प्लग-एंड-प्ले प्रणाली साइट पर इंजीनियरिंग और स्थापना समय को कम करती है।
7निष्कर्ष
इस परियोजना से पता चलता है कि सौर ऊर्जा से चलने वाली एक अच्छी तरह से डिजाइन की गई पीओई निगरानी प्रणाली दूरस्थ निगरानी की चुनौतियों को प्रभावी ढंग से कैसे हल कर सकती है।
ऊर्जा उत्पादन, भंडारण और नेटवर्क बुनियादी ढांचे को एक एकीकृत समाधान में जोड़कर, यह प्रणाली निम्नलिखित प्रदान करती हैः
ऐसे समाधान निम्नलिखित अनुप्रयोगों में तेजी से मूल्यवान हैं:
यह मामला स्टैंडअलोन हार्डवेयर आपूर्ति से पूर्ण प्रणाली एकीकरण के लिए संक्रमण को उजागर करता है, जिससे उच्च मूल्य वितरण और मजबूत ग्राहक जुड़ाव संभव होता है।
यदि आवश्यक हो, तो परियोजना-विशिष्ट आवश्यकताओं के आधार पर सिस्टम को विस्तारित स्वायत्तता, उच्च कैमरा गिनती या हाइब्रिड पावर इनपुट का समर्थन करने के लिए और अनुकूलित किया जा सकता है।
कृपयाहमसे संपर्क करेंअधिक जानकारी के लिए।
