OM3800 DWDM प्रणाली का उपयोग करके 100 किमी फाइबर पर दो 10G ईथरनेट स्विच कनेक्ट करना

परिचय

जैसे-जैसे एंटरप्राइज़ नेटवर्क, डेटा सेंटर और कैंपस इंफ्रास्ट्रक्चर का विस्तार जारी है, संगठनों को बैंडविड्थ, विश्वसनीयता या स्केलेबिलिटी से समझौता किए बिना भौगोलिक रूप से अलग-अलग स्थानों को जोड़ने की चुनौती बढ़ रही है।

मानक10G ईथरनेट ऑप्टिकल मॉड्यूलआमतौर पर 10 किमी या 40 किमी तक की ट्रांसमिशन दूरी तक सीमित होते हैं, जिससे वे साइटों के बीच लंबी दूरी के इंटरकनेक्शन के लिए अनुपयुक्त हो जाते हैं।

डेंस वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (डीडब्ल्यूडीएम) तकनीक ऑप्टिकल फाइबर की एक जोड़ी पर एक साथ कई ऑप्टिकल सिग्नल प्रसारित करने में सक्षम बनाकर एक कुशल समाधान प्रदान करती है।

ऑप्टिकल प्रवर्धन और फैलाव मुआवजा प्रौद्योगिकियों के साथ संयुक्त, डीडब्ल्यूडीएम मौजूदा फाइबर संसाधनों को अधिकतम करते हुए संचरण दूरी को महत्वपूर्ण रूप से बढ़ाता है।

यह केस स्टडी के आधार पर 100 किमी पॉइंट-टू-पॉइंट 10G DWDM समाधान प्रस्तुत करता हैOM3800 DWDM प्लेटफार्म, यह प्रदर्शित करते हुए कि कैसे दो10जी ईथरनेट स्विचपारदर्शी ऑप्टिकल ट्रांसमिशन के माध्यम से निर्बाध रूप से आपस में जोड़ा जा सकता है।

समाधान चार स्वतंत्र 10जी ईथरनेट सेवाओं का समर्थन करता है, जो फाइबर की खपत को कम करते हुए 40 जीबीपीएस की कुल क्षमता प्रदान करता है और भविष्य के विस्तार के लिए जगह प्रदान करता है।

ग्राहक आवश्यकताएँ

एक ग्राहक को लगभग 100 किमी दूर स्थित दो साइटों के बीच उच्च गति कनेक्शन स्थापित करने की आवश्यकता थी।

दोनों स्थानों पर पहले से ही 10जी ईथरनेट स्विच तैनात थे और वे स्विचिंग इंफ्रास्ट्रक्चर को बदले बिना अपने मौजूदा नेटवर्क का विस्तार करना चाहते थे।

ग्राहक की प्राथमिक आवश्यकताओं में शामिल हैं:

• 100 किमी ऑप्टिकल फाइबर पर दो 10जी ईथरनेट स्विच कनेक्ट करें
• चार स्वतंत्र 10जी ईथरनेट सेवाओं का समर्थन करें
• मौजूदा फाइबर संसाधनों का अधिकतम उपयोग करें
• विश्वसनीय और स्थिर लंबी दूरी का ट्रांसमिशन सुनिश्चित करें
• नेटवर्क को पुनः डिज़ाइन किए बिना भविष्य में सेवा विस्तार की अनुमति दें
• मौजूदा नेटवर्क उपकरण को संशोधित किए बिना पारदर्शी ईथरनेट ट्रांसमिशन बनाए रखें

इन आवश्यकताओं को पूरा करने के लिए, ओलीकॉम ने OM3800 ऑप्टिकल ट्रांसपोर्ट प्लेटफॉर्म का उपयोग करते हुए 40G DWDM पॉइंट-टू-पॉइंट ट्रांसमिशन समाधान प्रस्तावित किया।

नेटवर्क आर्किटेक्चर

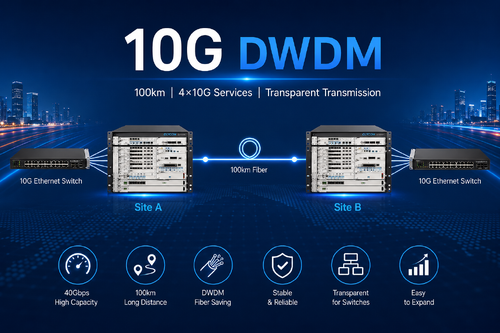

समाधान साइट ए और साइट बी के बीच एक क्लासिक पॉइंट-टू-पॉइंट डीडब्ल्यूडीएम आर्किटेक्चर को अपनाता है।

प्रत्येक साइट पर, मौजूदा 10G ईथरनेट स्विच मानक 10G ग्रे ऑप्टिकल मॉड्यूल का उपयोग करके सीधे OM3800 10G OTU कार्ड से जुड़ता है।

OTU कार्ड क्लाइंट-साइड ग्रे वेवलेंथ को 8-चैनल DWDM MUX/DEMUX मॉड्यूल पर अग्रेषित करने से पहले DWDM वेवलेंथ में परिवर्तित करता है।

मल्टीप्लेक्स ऑप्टिकल सिग्नल को फिर एक ईडीएफए बूस्टर एम्पलीफायर द्वारा प्रवर्धित किया जाता है, लगभग 100 किमी सिंगल-मोड फाइबर में प्रसारित किया जाता है, एक फैलाव मुआवजा मॉड्यूल (डीसीएम) द्वारा मुआवजा दिया जाता है, और दूरस्थ साइट तक पहुंचने से पहले एक प्री-एम्प्लीफायर ईडीएफए द्वारा फिर से प्रवर्धित किया जाता है।

अंत में, रिमोट OTU DWDM तरंग दैर्ध्य को मानक 10G ईथरनेट ऑप्टिकल सिग्नल में परिवर्तित करता है और उन्हें सीधे रिमोट 10G ईथरनेट स्विच पर वितरित करता है।

संपूर्ण ट्रांसमिशन प्रक्रिया के दौरान, ईथरनेट स्विच किसी भी कॉन्फ़िगरेशन परिवर्तन या प्रोटोकॉल रूपांतरण की आवश्यकता के बिना सामान्य रूप से काम करते हैं।

DWDM प्रणाली दो नेटवर्क के बीच एक पारदर्शी ऑप्टिकल ट्रांसपोर्ट परत के रूप में कार्य करती है।

समाधान विन्यास

तैनात प्रणाली में दोनों साइटों पर निम्नलिखित उपकरण शामिल हैं:

यह कॉन्फ़िगरेशन चार सक्रिय 10G सेवाओं का समर्थन करता है जबकि भविष्य के नेटवर्क विस्तार के लिए चार अतिरिक्त DWDM तरंग दैर्ध्य उपलब्ध रखता है।

10G ईथरनेट स्विच DWDM सिस्टम के साथ कैसे एकीकृत होता है?

इस समाधान का सबसे बड़ा लाभ मौजूदा ईथरनेट बुनियादी ढांचे के साथ इसका निर्बाध एकीकरण है।

स्विच बदलने या नेटवर्क प्रोटोकॉल को अपग्रेड करने के बजाय, ग्राहक मानक 10G SFP+ ऑप्टिकल मॉड्यूल का उपयोग करके प्रत्येक 10G ईथरनेट स्विच को OM3800 प्लेटफ़ॉर्म से जोड़ता है।

DWDM प्लेटफ़ॉर्म तब कई ऑप्टिकल परिवहन कार्य करता है:

• ऑप्टिकल तरंग दैर्ध्य रूपांतरण
• डीडब्ल्यूडीएम मल्टीप्लेक्सिंग
• ऑप्टिकल सिग्नल प्रवर्धन
• लंबी दूरी की फाइबर ट्रांसमिशन
• फैलाव मुआवजा
• डीडब्ल्यूडीएम डिमल्टीप्लेक्सिंग
• ऑप्टिकल तरंग दैर्ध्य बहाली

क्योंकि DWDM प्रणाली पूरी तरह से ऑप्टिकल परत पर काम करती है, यह ऊपरी परत ईथरनेट सेवाओं के लिए पूरी तरह से पारदर्शी रहती है।

ईथरनेट स्विच के परिप्रेक्ष्य से, रिमोट स्विच एक मानक ऑप्टिकल लिंक के माध्यम से जुड़ा हुआ प्रतीत होता है, भले ही वास्तविक ट्रांसमिशन दूरी लगभग 100 किमी तक पहुंच जाती है।

यह पारदर्शी आर्किटेक्चर संगठनों को स्विच कॉन्फ़िगरेशन, रूटिंग नीतियों, वीएलएएन सेटिंग्स या नेटवर्क प्रबंधन सिस्टम को बदले बिना मौजूदा नेटवर्क का विस्तार करने की अनुमति देता है।

ऑप्टिकल ट्रांसमिशन प्रक्रिया

संपूर्ण ट्रांसमिशन वर्कफ़्लो सीधा और अत्यधिक कुशल है।

• 10G ईथरनेट स्विच चार स्वतंत्र 10G ईथरनेट सेवाएँ उत्पन्न करता है।
• मानक ग्रे ऑप्टिकल मॉड्यूल सेवाओं को OM3800 OTU कार्ड तक संचारित करते हैं।
• OTU प्रत्येक ग्रे तरंग दैर्ध्य को एक समर्पित DWDM तरंग दैर्ध्य में परिवर्तित करता है।
• 8-चैनल MUX कई तरंग दैर्ध्य को एक एकल ऑप्टिकल फाइबर में जोड़ता है।
• बूस्टर ईडीएफए लंबी दूरी के ट्रांसमिशन से पहले ऑप्टिकल पावर बढ़ाता है।
• ऑप्टिकल सिग्नल सिंगल-मोड फाइबर के माध्यम से लगभग 100 किमी की यात्रा करते हैं।
• डीसीएम ट्रांसमिशन के दौरान जमा हुए रंगीन फैलाव की भरपाई करता है।
• प्री-एम्प्लीफायर ईडीएफए रिसेप्शन से पहले सिग्नल की शक्ति को बहाल करता है।
• DEMUX व्यक्तिगत DWDM तरंग दैर्ध्य को अलग करता है।
• OTU DWDM तरंग दैर्ध्य को वापस मानक ग्रे ऑप्टिकल सिग्नल में परिवर्तित करता है।
• रिमोट 10G ईथरनेट स्विच सभी ईथरनेट सेवाओं को पारदर्शी रूप से प्राप्त करता है।

यह प्रक्रिया विलंबता को कम करते हुए और ईथरनेट सेवा अखंडता को बनाए रखते हुए उत्कृष्ट ऑप्टिकल प्रदर्शन सुनिश्चित करती है।

तकनीकी लाभ

1. उच्च क्षमता संचरण

समाधान 40 जीबीपीएस की कुल ट्रांसमिशन क्षमता के साथ चार स्वतंत्र 10जी ईथरनेट सेवाओं का समर्थन करता है।

अतिरिक्त DWDM चैनल मौजूदा प्लेटफ़ॉर्म को बदले बिना भविष्य के उन्नयन के लिए उपलब्ध रहेंगे।

2. लंबी दूरी की कनेक्टिविटी

ईडीएफए ऑप्टिकल एम्पलीफायरों और फैलाव मुआवजा मॉड्यूल के संयोजन से, सिस्टम विश्वसनीय रूप से लगभग 100 किमी की ट्रांसमिशन दूरी का समर्थन करता है, जो इसे महानगरीय और क्षेत्रीय बैकबोन नेटवर्क के लिए उपयुक्त बनाता है।

3. कुशल फाइबर उपयोग

प्रत्येक सेवा के लिए अलग-अलग फाइबर जोड़े तैनात करने के बजाय, कई 10G सिग्नल DWDM तकनीक के माध्यम से एक एकल फाइबर जोड़ी साझा करते हैं, जिससे फाइबर बुनियादी ढांचे की लागत में काफी कमी आती है।

4. पारदर्शी नेटवर्क संचालन

DWDM प्लेटफ़ॉर्म केवल ऑप्टिकल ट्रांसपोर्ट करता है और ईथरनेट फ़्रेम या उच्च-परत प्रोटोकॉल में परिवर्तन नहीं करता है।

मौजूदा स्विच बिल्कुल पहले की तरह काम करना जारी रखते हैं, जिससे तैनाती और रखरखाव सरल हो जाता है।

5. लचीला विस्तार

स्थापित 8-चैनल DWDM MUX वर्तमान में केवल चार तरंग दैर्ध्य का उपयोग करता है, जिससे भविष्य की सेवा वृद्धि के लिए अतिरिक्त चैनल उपलब्ध हो जाते हैं। ग्राहक ऑप्टिकल ट्रांसपोर्ट इंफ्रास्ट्रक्चर को बदले बिना बैंडविड्थ बढ़ा सकते हैं।

विशिष्ट अनुप्रयोग

यह 10G DWDM समाधान विभिन्न उद्योगों में व्यापक रूप से लागू है जहां लंबी दूरी, उच्च-बैंडविड्थ कनेक्टिविटी की आवश्यकता होती है।

विशिष्ट परिनियोजन परिदृश्यों में शामिल हैं:

• एंटरप्राइज कैंपस इंटरकनेक्शन
• डेटा सेंटर इंटरकनेक्शन (DCI)
• सरकारी निजी नेटवर्क
• वित्तीय संस्थान रीढ़ नेटवर्क
• हेल्थकेयर नेटवर्क
• औद्योगिक स्वचालन प्रणाली
• स्मार्ट सिटी इंफ्रास्ट्रक्चर
• आईएसपी महानगरीय पहुंच नेटवर्क
• विश्वविद्यालय परिसर नेटवर्क
• ऊर्जा और उपयोगिता संचार प्रणालियाँ

इनमें से प्रत्येक वातावरण में, पारदर्शी डीडब्ल्यूडीएम ट्रांसमिशन संगठनों को स्विचिंग उपकरण में निवेश को संरक्षित करते हुए मौजूदा ईथरनेट नेटवर्क का विस्तार करने में सक्षम बनाता है।

निष्कर्ष

यह प्रोजेक्ट दर्शाता है कि कैसे OM3800 10G DWDM सिस्टम 100 किमी ऑप्टिकल फाइबर पर दो 10G ईथरनेट स्विच को जोड़ने के लिए एक विश्वसनीय, स्केलेबल और लागत प्रभावी समाधान प्रदान करता है।

10जी ओटीयू कार्ड, 8-चैनल डीडब्ल्यूडीएम मल्टीप्लेक्सर्स, ईडीएफए ऑप्टिकल एम्पलीफायरों और फैलाव मुआवजा मॉड्यूल के संयोजन से, समाधान फाइबर खपत को काफी कम करते हुए 40 जीबीपीएस की कुल क्षमता के साथ पारदर्शी ऑप्टिकल परिवहन प्रदान करता है।

क्योंकि मौजूदा ईथरनेट स्विच अपरिवर्तित रहते हैं, तैनाती तेज़ और सीधी होती है, जिससे परिचालन संबंधी व्यवधान कम होता है और कार्यान्वयन लागत कम होती है। इसके अलावा, आरक्षित DWDM तरंग दैर्ध्य भविष्य के बैंडविड्थ विस्तार के लिए एक स्पष्ट माइग्रेशन पथ प्रदान करते हैं, जो समाधान को बढ़ते उद्यम नेटवर्क, डेटा केंद्रों, परिसर के वातावरण और महानगरीय संचार बुनियादी ढांचे के लिए उपयुक्त बनाते हैं।

भरोसेमंद 10G DWDM समाधान, एक स्केलेबल 100 किमी फाइबर ट्रांसमिशन सिस्टम, या लंबी दूरी पर दो 10G ईथरनेट स्विच को जोड़ने की एक व्यावहारिक विधि चाहने वाले संगठनों के लिए, OM3800 प्लेटफ़ॉर्म प्रदर्शन, लचीलेपन और निवेश सुरक्षा का एक आदर्श संयोजन प्रदान करता है। यह आर्किटेक्चर न केवल आज की कनेक्टिविटी आवश्यकताओं को संबोधित करता है बल्कि भविष्य के ऑप्टिकल नेटवर्क विस्तार के लिए एक ठोस आधार भी स्थापित करता है
