परियोजना अवलोकन
आधुनिक औद्योगिक और रक्षा-उन्मुख यूएवी सिस्टम अब साधारण वायरलेस संचार तक सीमित नहीं हैं।
लंबी दूरी के निरीक्षण, सीमा निगरानी, आपातकालीन प्रतिक्रिया, मानचित्रण और एंटी-जैमिंग संचालन जैसे अनुप्रयोगों के लिए अधिक विश्वसनीय और सुरक्षित संचार वास्तुकला की आवश्यकता होती है।
फाइबर ऑप्टिक यूएवी सिस्टमविद्युत चुम्बकीय हस्तक्षेप (ईएमआई), हल्की संरचना, उच्च बैंडविड्थ क्षमता और लंबी दूरी की ट्रांसमिशन क्षमता के प्रति अपनी प्रतिरोधक क्षमता के कारण तेजी से लोकप्रिय समाधान बन गए हैं।
एक विशिष्ट फ़ाइबर ऑप्टिक ड्रोन प्रणाली में निम्न शामिल होते हैं:
फाइबर ऑप्टिक केबल एयरबोर्न मॉड्यूल को ग्राउंड स्टेशन से जोड़ता है, जिससे निरंतर वास्तविक समय संचार सक्षम होता है।
चुनौती: विभिन्न यूएवी डेटा के लिए अलग-अलग ट्रांसमिशन विधियों की आवश्यकता होती है
एक आधुनिक यूएवी कई प्रकार के पेलोड और इलेक्ट्रॉनिक उपकरणों को ले जाता है। हालाँकि, सभी डेटा की ट्रांसमिशन आवश्यकताएँ समान नहीं होती हैं।
उदाहरण के लिए:
|
डेटा प्रकार |
विशिष्ट इंटरफ़ेस |
मांग |
|
उड़ान नियंत्रक |
टीटीएल यूएआरटी/आरएस232/आरएस422 |
अल्ट्रा-लो विलंबता और विश्वसनीयता |
|
जीपीएस/आईएमयू सेंसर |
यूएआरटी |
सतत टेलीमेट्री |
|
जिम्बल नियंत्रण |
यूएआरटी/आरएस422 |
वास्तविक समय प्रतिक्रिया |
|
4K कैमरे |
ईथरनेट |
उच्च बैंडविड्थ |
|
एआई एज कंप्यूटिंग |
गीगाबिट ईथरनेट |
बड़े पैमाने पर डेटा ट्रांसमिशन |
|
LiDAR/रडार पेलोड |
ईथरनेट |
बड़ी डेटा स्ट्रीम |
इसलिए, पेशेवर यूएवी सिस्टम अक्सर नियंत्रण संचार को उच्च-बैंडविड्थ पेलोड ट्रांसमिशन से अलग करते हैं।

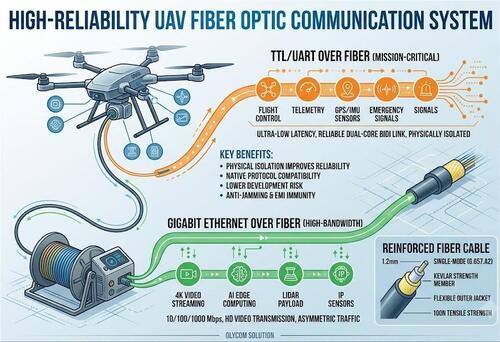

समाधान: स्वतंत्र टीटीएल फाइबर लिंक + गीगाबिट ईथरनेट फाइबर लिंक
औद्योगिक और बंधे हुए ड्रोन में एक सामान्य वास्तुकला दो स्वतंत्र फाइबर ऑप्टिक संचार चैनलों का उपयोग कर रही है:
चैनल 1 - फाइबर पर टीटीएल
महत्वपूर्ण कमांड और टेलीमेट्री डेटा के लिए समर्पित:
यह संचार अत्यधिक संवादात्मक है:
ग्राउंड स्टेशन → यूएवी
नियंत्रण आदेश और मिशन अद्यतन
यूएवी → ग्राउंड स्टेशन
वास्तविक समय टेलीमेट्री और स्थिति प्रतिक्रिया
क्योंकि उड़ान सुरक्षा स्थिर संचार पर निर्भर करती है, टीटीएल लिंक उच्च-बैंडविड्थ ट्रैफ़िक से भौतिक रूप से अलग है।
चैनल 2 - फाइबर पर गीगाबिट ईथरनेट
बड़े डेटा ट्रांसमिशन के लिए डिज़ाइन किया गया, जिसमें शामिल हैं:
हालाँकि ईथरनेट तकनीकी रूप से पूर्ण-डुप्लेक्स है, अधिकांश यूएवी अनुप्रयोगों में अत्यधिक असममित ट्रैफ़िक पैटर्न होता है:
यूएवी → ग्राउंड स्टेशन
विशाल वीडियो और सेंसर डेटा स्ट्रीम
ग्राउंड स्टेशन → यूएवी
केवल छोटे कॉन्फ़िगरेशन पैकेट या पावती
एक गीगाबिट फाइबर ईथरनेट मॉड्यूल सामान्य H.264 और H.265 एन्कोडेड वीडियो ट्रांसमिशन के लिए पर्याप्त बैंडविड्थ प्रदान करता है।
टीटीएल और ईथरनेट को एक फाइबर पर क्यों नहीं रखा जाता?
जबकि यूएआरटी-टू-आईपी जैसे प्रोटोकॉल रूपांतरण संभव है, कई पेशेवर यूएवी सिस्टम अभी भी स्वतंत्र संचार लिंक पसंद करते हैं।
कारणों में शामिल हैं:
1. शारीरिक अलगाव विश्वसनीयता में सुधार करता है
यदि वीडियो ट्रैफ़िक अचानक बढ़ जाता है या ईथरनेट सिस्टम में विफलता का अनुभव होता है, तो उड़ान नियंत्रण चैनल अप्रभावित रहता है।
वीडियो लिंक विफल होने पर भी:
घर वापसी आदेश अभी भी क्रियान्वित किए जा सकते हैं
मिशन-महत्वपूर्ण यूएवी सिस्टम के लिए, केबल गिनती को कम करने की तुलना में विश्वसनीयता को हमेशा उच्च प्राथमिकता दी जाती है।
2. मूल प्रोटोकॉल संगतता
कई यूएवी घटक अभी भी मूल धारावाहिक संचार पर आधारित हैं:
फाइबर पर डायरेक्ट यूएआरटी/टीटीएल एक सरल, कम-विलंबता और सॉफ्टवेयर-स्वतंत्र समाधान प्रदान करता है।
3. कम विकास जोखिम
धारावाहिक संचार को ईथरनेट में परिवर्तित करने के लिए अतिरिक्त प्रोसेसर, सॉफ़्टवेयर स्टैक और नेटवर्क प्रबंधन की आवश्यकता होती है।
यह परिचय देता है:
औद्योगिक और रक्षा यूएवी के लिए, सादगी का मतलब अक्सर उच्च विश्वसनीयता होता है।
यूएवी अनुप्रयोगों के लिए फाइबर केबल चयन
मानक फाइबर पैच कॉर्ड के विपरीत, यूएवी अनुप्रयोगों को विशेष रूप से डिज़ाइन किए गए प्रबलित फाइबर ऑप्टिक केबल की आवश्यकता होती है।
विशिष्ट विशिष्टताओं में शामिल हैं:
केबल के अंदर:
यह डिज़ाइन केबल को यूएवी संचालन के दौरान निरंतर खींचने, कंपन और रोटेशन का सामना करने की अनुमति देता है।
विशिष्ट दो-कोर फाइबर वास्तुकला
दो-कोर सिंगल-मोड फाइबर केबल सबसे आम समाधानों में से एक है।
फाइबर कोर 1:
फाइबर कोर 2:
प्रत्येक फाइबर कोर एक स्वतंत्र पूर्ण-डुप्लेक्स संचार चैनल के रूप में काम करता है, जो नियंत्रण और पेलोड ट्रांसमिशन के बीच पूर्ण अलगाव सुनिश्चित करता है।
भविष्य की प्रवृत्ति: ऑल-आईपी यूएवी नेटवर्क की ओर
यूएवी उद्योग धीरे-धीरे एकीकृत ईथरनेट-आधारित आर्किटेक्चर की ओर बढ़ रहा है:
भविष्य के यूएवी सिस्टम एकीकृत हो सकते हैं:
एकल नियतात्मक आईपी नेटवर्क में।
हालाँकि, आज भी कई औद्योगिक, टेथर्ड, एंटी-जैमिंग और रक्षा यूएवी प्लेटफ़ॉर्म अभी भी दोहरे चैनल आर्किटेक्चर पर निर्भर हैं:
फाइबर पर टीटीएल + फाइबर पर ईथरनेट
क्योंकि यह उच्चतम स्तर की विश्वसनीयता प्रदान करता है।
OLYCOM समाधान
OLYCOM यूएवी एकीकरण के लिए उपयुक्त कॉम्पैक्ट फाइबर ऑप्टिक संचार मॉड्यूल प्रदान करता है:
दोनों मॉड्यूल को दोहरे चैनल यूएवी संचार वास्तुकला में व्यक्तिगत रूप से या संयुक्त रूप से उपयोग किया जा सकता है।
निष्कर्ष
जैसे-जैसे यूएवी अनुप्रयोग उपभोक्ता ड्रोन से औद्योगिक निरीक्षण, सुरक्षा और रक्षा बाजारों में विस्तार जारी रखते हैं, फाइबर ऑप्टिक संचार लंबी दूरी, विरोधी हस्तक्षेप और उच्च-विश्वसनीयता ट्रांसमिशन प्राप्त करने के लिए एक महत्वपूर्ण तकनीक बन रहा है।
मिशन-महत्वपूर्ण नियंत्रण के लिए फाइबर पर टीटीएल और उच्च-बैंडविड्थ पेलोड के लिए फाइबर पर गीगाबिट ईथरनेट का संयोजन पेशेवर यूएवी सिस्टम के लिए एक परिपक्व और व्यापक रूप से अपनाया गया आर्किटेक्चर बना हुआ है।
