ग्राहक की आवश्यकता
एक पेशेवर यूएवी संचार परियोजना पर काम करने वाले ग्राहक को निम्नलिखित विनिर्देशों के साथ एक लंबी दूरी के फाइबर ऑप्टिक ट्रांसमिशन समाधान की आवश्यकता थी:
ग्राहक ने पहले ही तैनाती की अवधारणा को अंतिम रूप दे दिया था और उन्हें औद्योगिक या लंबी दूरी के ड्रोन सिस्टम के लिए उपयुक्त एक विश्वसनीय दोहरे फाइबर संचार वास्तुकला की आवश्यकता थी।
ड्रोन में दो स्वतंत्र फाइबर लिंक का उपयोग क्यों करें?
ड्रोन इंटीग्रेटरों से सबसे आम प्रश्नों में से एक हैः
प्रश्न: एक एकल ईथरनेट लिंक पर सब कुछ क्यों नहीं प्रसारित किया जाता है?
वास्तविक यूएवी तैनाती में, नियंत्रण संकेत और वीडियो/डेटा यातायात की प्राथमिकताएं पूरी तरह से भिन्न होती हैं।
1उड़ान नियंत्रण संकेत
नियंत्रण प्रोटोकॉल जैसेः
आवश्यक है:
छोटे-छोटे ट्रांसमिशन रुकावट भी उड़ान स्थिरता को प्रभावित कर सकते हैं।
2वीडियो और पेलोड डेटा
4K वीडियो स्ट्रीम, एआई पेलोड, मैपिंग सेंसर और ऑनबोर्ड कंप्यूटर बहुत अधिक यातायात भार उत्पन्न करते हैं।
यदि दोनों नियंत्रण और वीडियो एक ही संचार चैनल साझा करते हैं, तो बैंडविड्थ भीड़ या पैकेट बफरिंग विलंबता स्पाइक पेश कर सकती है।
इस कारण से, कई पेशेवर ड्रोन प्रणाली शारीरिक रूप से अलग हैंः
दो स्वतंत्र ऑप्टिकल फाइबरों का उपयोग करना।
इस परियोजना में प्रयोग किया गया वास्तविक समाधान
तैनात वास्तुकला का उपयोग करता हैः
1सीआरएसएफ / उड़ान नियंत्रण के लिए टीटीएल फाइबर ऑप्टिक मॉड्यूल
मॉडल: OM610-1V1T टीटीएल फाइबर मॉड्यूल
मुख्य कार्य:
मुख्य विशेषताएं:
मॉड्यूल टीटीएल सीरियल सिग्नल को ऑप्टिकल सिग्नल में परिवर्तित करता है और उन्हें सिंगल-मोड फाइबर के माध्यम से प्रसारित करता है।
यह लिंक निम्नलिखित विषयों के लिए समर्पित हैः
वीडियो यातायात से हस्तक्षेप के बिना।
2. वीडियो संचरण के लिए गीगाबिट ईथरनेट फाइबर कन्वर्टर
मुख्य कार्य:
मुख्य विशेषताएं:
ईथरनेट फाइबर कनवर्टर उच्च बैंडविड्थ अनुप्रयोगों जैसे कि संभालता हैः
प्रश्न: क्या गीगाबिट ईथरनेट 4K ड्रोन वीडियो के लिए पर्याप्त है?
हाँ, mयूएवी 4K वीडियो सिस्टम का उपयोगएच.264/एच.265 संपीड़न एन्कोडिंग
विशिष्ट बिटरेट्स हैंः
यहां तक कि उच्च गुणवत्ता वाली धाराओं के लिए भी।
एक गीगाबिट ऑप्टिकल ईथरनेट लिंक लगभग 900 एमबीपीएस उपयोग करने योग्य थ्रूपुट प्रदान करता है, जो निम्न के लिए महत्वपूर्ण बैंडविड्थ मार्जिन छोड़ता हैः
ग्राहक ने एसटी फाइबर कनेक्टर क्यों चुने?
प्रश्न: एससी या एलसी के स्थान पर एसटी का प्रयोग क्यों किया जाता है?
कई औद्योगिक और फील्ड-डिप्लॉयमेंट परियोजनाओं के लिए, एसटी कनेक्टर्स को प्राथमिकता दी जाती है क्योंकिः
यह एसटी कनेक्टरों को निम्नलिखित के लिए व्यावहारिक बनाता हैः
दोहरे फाइबर लिंक के लिए विशिष्ट यूएवी अनुप्रयोग
इस प्रकार की वास्तुकला का उपयोग आमतौर पर निम्न में किया जाता हैः
फाइबर ऑप्टिक संचार पारंपरिक आरएफ लिंक पर प्रमुख लाभ प्रदान करता हैः

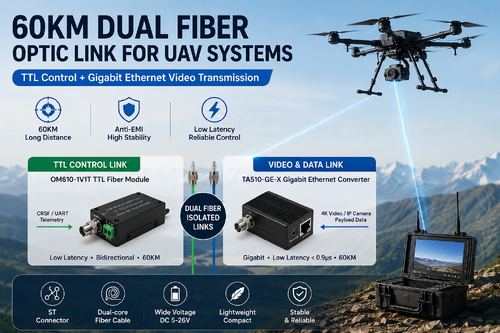

अंतिम तैनाती संरचना
अंतिम ग्राहक समाधान का उपयोग करता हैः
यह वास्तुकला संचार विश्वसनीयता में काफी सुधार करती है और विशेष रूप से जटिल विद्युत चुम्बकीय वातावरण में संचालित पेशेवर यूएवी प्लेटफार्मों के लिए उपयुक्त है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: क्या टीटीएल ऑप्टिकल मॉड्यूल सीआरएसएफ का समर्थन कर सकता है?
हाँ, मॉड्यूल टीटीएल यूएआरटी संचार का समर्थन करता है और एफपीवी और पेशेवर यूएवी प्रणालियों में उपयोग किए जाने वाले सीआरएसएफ प्रसारण के लिए उपयुक्त है।
प्रश्न: क्या ईथरनेट कनवर्टर 4K वीडियो प्रसारित कर सकता है?
जी.जी.बी. ईथरनेट बैंडविड्थ संकुचित 4K H.264/H.265 वीडियो धाराओं के लिए पूरी तरह से पर्याप्त है।
प्रश्न: किस प्रसारण दूरी का समर्थन किया जाता है?
वैकल्पिक दूरी में शामिल हैंः
ऑप्टिकल विन्यास पर निर्भर करता है।
प्रश्न: क्या यह प्रणाली सीधे ड्रोन बैटरी से काम कर सकती है?
दोनों मॉड्यूल व्यापक डीसी वोल्टेज इनपुट का समर्थन करते हैं और सीधे यूएवी बैटरी सिस्टम से संचालित किए जा सकते हैं।
प्रश्न: नियंत्रण और वीडियो लिंक अलग क्यों हैं?
क्योंकि उड़ान नियंत्रण के लिए अति-कम विलंबता और उच्च स्थिरता की आवश्यकता होती है, जबकि वीडियो यातायात बहुत अधिक बैंडविड्थ का उपभोग करता है।भौतिक अलगाव विश्वसनीयता में सुधार करता है और संकेत प्रकारों के बीच हस्तक्षेप को रोकता है.
