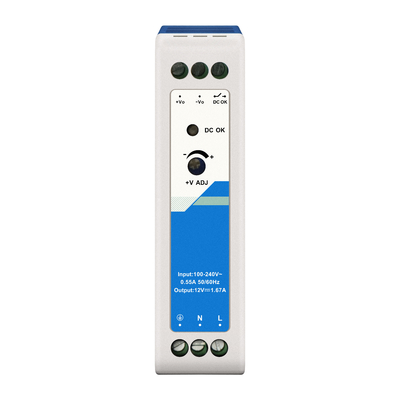

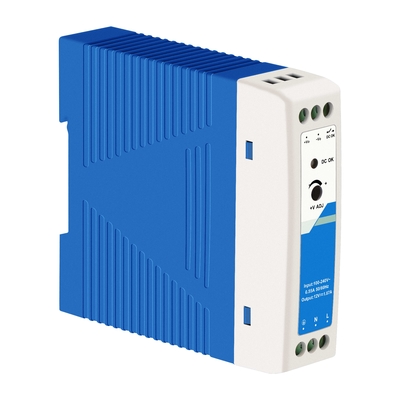

औद्योगिक डीआईएन बिजली आपूर्ति 12वी
परिचय
IM-DAC220/DC12V1.67A औद्योगिक PoE स्विच के लिए AC220V को DC12V में परिवर्तित करता है
अच्छे ईएमसी प्रदर्शन, शोर प्रतिरोधक क्षमता और विश्वसनीयता के साथ, यह स्वचालन प्रणाली के स्थिर और निरंतर संचालन को सुनिश्चित कर सकता है।
तकनीकी डाटा
| इनपुट | |||||
| वस्तु | परिचालन की स्थिति | न्यूनतम. | प्रकार. | अधिकतम. | इकाई |
| इनपुट वोल्टेज रेंज | एसी इनपुट | 85 | 264 | वीएसी | |
| डीसी इनपुट | 120 | 370 | ग्राम रक्षा समिति | ||
| इनपुट वोल्टेज आवृत्ति | एसी इनपुट | 47 | 63 | हर्ट्ज | |
| आगत बहाव | 115VAC | 0.55 | ए | ||
| 230VAC | 0.35 | ||||
| आक्रामक धारा | 115VAC(कोल्ड स्टार्ट) | 20 | |||
| 230VAC(कोल्ड स्टार्ट) | 35 | ||||
| रिसाव धारा | 240VAC | ＜0.5mA | |||
| हॉट प्लग | अनुपलब्ध | ||||
| उत्पादन | ||||||||||
| वस्तु | परिचालन की स्थिति | न्यूनतम. | प्रकार. | अधिकतम. | इकाई | |||||
| आउटपुट वोल्टेज सटीकता | फुल लोड रेंज/48V | ±1.0 | % | |||||||
| रेखा विनियमन | चूहों से भरा हुआ | ±1.0 | ||||||||
| लोड विनियमन | 230VAC | ±1.0 | ||||||||
| न्यूनतम भार | 0 | |||||||||
| लहर और शोर |
20 मेगाहर्ट्ज बैंडविड्थ (शिखर से शिखर मूल्य) |
100 | 120 | एमवी | ||||||
| तापमान गुणांक | ±0.03 | %/℃ | ||||||||
| होल्ड-अप समय | 115VAC | 20 | एमएस | |||||||
| 230VAC | 50 | |||||||||
| डीसी ओके सिग्नल |
आउटपुट वोल्टेज समायोज्य रेंज एडीजे |
9-13.5V/40mA | ||||||||
| अति-वर्तमान सुरक्षा | ≥125% Io, निरंतर चालू मोड, स्व-पुनर्प्राप्ति | |||||||||
| शॉर्ट सर्किट संरक्षण |
लगातार चालू मोड स्वचालित रूप से ठीक हो जाता है दोष की स्थिति दूर होने के बाद |
|||||||||
|
ओवर-वोल्टेज संरक्षण
|
≤16.2V |
आउटपुट वोल्टेज हिचकी
|
||||||||
| सामान्य | ||||||||||
| वस्तु | परिचालन की स्थिति | न्यूनतम. | प्रकार. | अधिकतम. | इकाई | |||||
|
अलगाव परीक्षण
|
इनपुट- |
1 मिनट के लिए विद्युत शक्ति परीक्षण, रिसाव धारा <10mA | 4000 | वीएसी | ||||||
| इनपुट आउटपुट | 2000 | |||||||||
| आउटपुट |
500 | |||||||||
|
इन्सुलेशन प्रतिरोध |
इनपुट- |
परीक्षण वोल्टेज: 500VDC | 100 |
एमΩ
|
||||||
| इनपुट आउटपुट | ||||||||||
| आउटपुट |
||||||||||
| परिचालन तापमान | -30 | +70 | ℃ | |||||||
| भंडारण तापमान | -40 | +85 | ||||||||
| भण्डारण आर्द्रता | गैर संघनक | 10 | 95 | %आरएच | ||||||
| परिचालन आर्द्रता | 20 | 90 | ||||||||
| आवृत्ति बदलना | 230VAC, 100% लोड | 65 | kHz | |||||||
| पावर डिरेटिंग |
ऑपरेटिंग तापमान स्थानीय कर से मुक्ति |
50℃ से -70℃ | 2.5 | %/℃ | ||||||
| इनपुट वोल्टेज व्युत्पन्न | 85VAC-100VAC | 1.33 | %/VAC | |||||||
| सुरक्षा मानक |
|
डिज़ाइन UL/EN/IEC/BS EN62368-1 को संदर्भित करता है, UL61010-1, UL508 |
||||||||
| सुरक्षा वर्ग | शास्त्रीय | |||||||||
| एमटीबीएफ | MIL-HDBK-217F@25℃ | >300,000 घंटा | ||||||||
| यांत्रिक | |
| केस सामग्री | प्लास्टिक, गर्मी प्रतिरोधी (UL94V-0) |
| आयाम | 95.00 x 22.50 x 85.00 मिमी |
| वज़न | 125 ग्राम (टाइप) |
| ठंडा करने की विधि | निःशुल्क वायु संवहन |
परीक्षण मानक और परिणाम
| विद्युत चुम्बकीय संगतता | |||
| उत्सर्जन | सीई | CISPR32/EN55032 क्लास बी | |
| दोबारा | CISPR32/EN55032 क्लास बी | ||
| हार्मोनिक धारा | आईईसी/EN61000-3-2 कक्षा ए | ||
| रोग प्रतिरोधक क्षमता | ईएसडी |
आईईसी/ईएन 61000-4-2 संपर्क करें ±6KV/एयर ±8KV |
पूर्ण. मानदंड ए |
| रुपये | आईईसी/ईएन 61000-4-3 10वी/एम | पूर्ण. मानदंड ए | |
| ईएफटी | आईईसी/ईएन 61000-4-4 ±2केवी | पूर्ण. मानदंड ए | |
| आवेश | IEC/EN 61000-4-5 लाइन से लाइन ±2KV/लाइन से ग्राउंड ±4KV | पूर्ण. मानदंड ए | |
| सी | IEC/EN61000-4-6 10 Vr.ms | पूर्ण. मानदंड ए | |
| पीएफएमएफ | IEC/EN61000-4-8 30A/m | पूर्ण. मानदंड ए | |
|
वोल्टेज कम हो गया लघु व्यवधान और वोल्टेज भिन्नता प्रतिरक्षा |
आईईसी/EN61000-4-11 100% गिरावट 1 अवधि 30% गिरावट 25 अवधि (50 हर्ट्ज) 30 अवधि (60 हर्ट्ज) |
पूर्ण. मानदंड बी | |
टिप्पणी
1. 85-100VAC के बीच AC इनपुट वोल्टेज और 120-140VDC के बीच DC इनपुट के साथ आउटपुट पावर को तापमान व्युत्पन्न वक्रों के अनुसार व्युत्पन्न किया जाना चाहिए
2. यह उत्पाद प्राकृतिक वायु शीतलन का उपयोग करने वाले अनुप्रयोगों के लिए उपयुक्त है
ऑर्डर देने के विकल्प
| आईएम-डीएसी220/डीसी12वी1.67ए | AC220V से DC12V1.67A, 20W, डिन रेल माउंटेड, -30℃~70℃ |
| आईएम-डीएसी220/डीसी24वी1ए | AC220V से DC24V1A, 24W, डिन रेल माउंटेड, -30℃~70℃ |
| आईएम-डीएसी220/डीसी48वी2.5ए | AC220V से DC48V2.5A, 120W, डिन रेल माउंटेड, -40℃~70℃ |
| आईएम-डीएसी220/डीसी48वी5ए | AC220V से DC48V5A, 240W, डिन रेल माउंटेड, -40℃~70℃ |
| आईएम-डीएसी220/डीसी48वी10ए | AC220V से DC48V10A, 480W, डिन रेल माउंटेड, -40℃~70℃ |
