24 पोर्ट 2.5G L3 प्रबंधित PoE स्विच
प्रबंधित ईथरनेट स्विच की विशेषताएं
24 पोर्ट PoE स्विच का विनिर्देश
| आई/ओ इंटरफ़ेस | |
| पावर इनपुट | AC100-240V/50-60Hz |
| ईथरनेट |
24* 100/1000/2500 एमबीपीएस PoE पोर्ट (1-4 पोर्ट समर्थन IEEE802.3bt ((90W)) 6* 10G SFP+ पोर्ट 1* आरजे45 कंसोल पोर्ट |
| प्रदर्शन | |
| बैंडविड्थ | 240Gbps |
| पैकेट अग्रेषण दर | 178.56Mpps |
| डीडीआर एसडीआरएएम | 512MByte |
| फ्लैश मेमोरी | 32MByte |
| बफर मेमोरी | 16Mbit |
| मैक पता तालिका | 32K |
| जंबो फ्रेम | 10 किलोबाइट |
| वीएलएएन | वीएलएएन रेंज 1-4094, अधिकतम सक्रिय वीएलएएन 4K के साथ |
| मानक | |
| नेटवर्क प्रोटोकॉल |
आईईईई802.3 ईथरनेट मैक IEEE802.3u 100BASE-TX फास्ट ईथरनेट IEEE 802.3ab 1000BASE-T गीगाबिट ईथरनेट IEEE 802.3z 1000BASE-X गीगाबिट ईथरनेट (SFP) IEEE 802.3ae 10G ईथरनेट IEEE802.3x प्रवाह नियंत्रण IEEE 802.3az ऊर्जा कुशल ईथरनेट IEEE 802.3ad लिंक एग्रीगेशन करने के लिए मानक विधि IEEE 802.1AB LLDP/LLDP-MED (लिंक लेयर डिस्कवरी प्रोटोकॉल) IEEE 802.1D स्पैनिंग ट्री प्रोटोकॉल (STP) IEEE 802.1w रैपिड स्पैनिंग ट्री प्रोटोकॉल (RSTP) IEEE 802.1s मल्टीपल स्पैनिंग ट्री प्रोटोकॉल (MSTP) IEEE 802.1Q (वीएलएएन ब्रिज ऑपरेशन) IEEE 802.1p (वीएलएएन लेबल) IEEE 802.1X क्लाइंट/सर्वर एक्सेस कंट्रोल और प्रमाणीकरण |
| पीओई मानक |
IEEE802.3af ((15.4W), IEEE802.3at ((30W) IEEE802.3bt ((90W) |
| उद्योग मानक |
ईएमएसः EN61000-4-2 ((ESD), EN61000-4-5 (सर्ज) |
| नेटवर्क माध्यम |
10Base-T: Cat3, 4, 5 या उससे अधिक UTP ((≤100m) 100Base-TX: Cat5 या उससे अधिक UTP ((≤100m) 1000Base-TX: Cat5 या उससे अधिक UTP ((≤100m) |
| फाइबर मीडियम |
मल्टी-मोड फाइबर: 50/125, 62.5/125, 100/140um सिंगल-मोड फाइबर: 8/125, 8.7/125, 9/125, 10/125um |
| प्रमाणन | |
| सुरक्षा प्रमाणपत्र | CE, FCC, RoHS |
| पर्यावरण मानक | |
| कार्य वातावरण |
कार्य तापमानः -10~50°C भंडारण तापमानः -40~70°C कार्य आर्द्रताः 10%~90%, गैर-संक्षेपण भंडारण तापमानः 5%~95%, गैर संघनक |
| फ़ंक्शन सूचक | |
| पीडब्ल्यूआर |
चालू: चालू बंद: बंद |
| एसवाईएस |
चालू: सिस्टम चालू फ्लैशिंगः सिस्टम बंद या विफल |
|
पीओई पावर लाइट
|
बंदः PoE बिजली का उपयोग 90% से कम है फ्लैशिंगः 90% ≤ P ≤ 95% के PoE बिजली उपयोग को इंगित करता है चालूः दर्शाता है कि 95% पर PoE शक्ति का उपयोग किया जाता है |
| चेतावनी प्रकाश | सिस्टम तापमान या वोल्टेज असामान्य अलार्म |
|
पोर्ट/लिंक लाइट
|
हरा चालूः 2.5G लिंक पीला ऑनः 100/1000M लिंक फ्लैशिंगः लिंक ट्रांसमिशन बंदः लिंक नहीं ट्रांसमिशन |
| पीओई लाइट |
चालू: PoE चालू है बंदः PoE बंद |
| एसएफपी पोर्ट लाइट |
ब्लू ऑनः 10G लिंक ग्रीन ऑनः 2.5G लिंक फ्लैशिंगः लिंक ट्रांसमिशन बंदः लिंक नहीं ट्रांसमिशन |
|
रीसेट बटन
|
पुनः आरंभ करने के लिए 5 सेकंड से कम समय के लिए शॉर्ट प्रेस करें फ़ैक्टरी डिफ़ॉल्ट पर रीसेट करने के लिए 5 सेकंड से अधिक समय तक दबाएं |
| भौतिक विनिर्देश | |
| संरचना का आकार |
उत्पाद आयामः 440*281*44 मिमी पैकेज आयामः 500*365*85 मिमी उत्पाद N.W: 4.37KG उत्पाद का सकल भारः 5.14 किलो |
| पैकिंग की जानकारी |
कार्टन आयामः 520*445*385 मिमी पैकिंग मात्राः 5 टुकड़े पैकेजिंग वजनः 26.7 किलो |
| पावर वोल्टेज |
कार्यरत वोल्टेज: AC100-240V 50/60Hz बिजली की आपूर्तिः DC 54V7.69A 12V5A |
| बिजली की खपत |
PoE: PoE कुल शक्ति अधिकतम 400W बिजली की खपतः अधिकतम 52W |
| पैकेज सूची | स्विच: 1 सेट; निर्देश पुस्तिकाः 1 सेट; गुणवत्ता प्रमाण पत्रः 1 सेट; पावर कॉर्डः 1 सेट; सीरियल केबलः 1 सेट; माउंटिंग ईयरः 1 जोड़ी। |
आयाम
सॉफ़्टवेयर फ़ंक्शन सूची
| L3 फ़ंक्शन | |
| आईपीवी4 | IPv4 वीएलएएन इंटरफ़ेस |
| IPv4 स्थिर मार्ग | |
| एआरपी | |
| आईपीवी6 | IPv6 वीएलएएन इंटरफेस |
| IPv6 स्थैतिक मार्ग | |
| IPv6 ND | |
| आरआईपी | V1/V2 |
| ओएसपीएफ | राउटर-आईडी |
| प्रमाणीकरण | |
| वी2 | |
| L2 फंक्शन | |
| पोर्ट | पोर्ट स्विच |
| बंदरगाह विवरण | |
| बंदरगाह गति | |
| पोर्ट डुप्लेक्स | |
| बंदरगाह प्रवाह नियंत्रण | |
| 10 हजार तक | |
| 10G/2.5G (2023.3.2) | |
| फाइबर मॉड्यूल (DDM) | |
| लिंक एग्रीगेशन | भार संतुलन नीति का समर्थन करता है; मैक और आईपी-मैक पर आधारित |
| स्थैतिक और गतिशील समूह | |
| LACP का समर्थन करता है | |
| 8 समूहों तक | |
| तूफान नियंत्रण | बोर्डकास्ट |
| अज्ञात मल्टीकास्ट | |
| अज्ञात यूनिकास्ट | |
| पोर्ट मिररिंग | एक से एक मॉनिटर |
| कई से एक मॉनिटर | |
| प्रवेश/विघटन/दोनों | |
| 4 सत्र समूहों तक | |
| बंदरगाह सुरक्षा | मैक पता प्रतिबंध |
| पोर्ट सुरक्षा मैक पता | |
| सुरक्षा/प्रतिबंध/बंद | |
| बंदरगाह का अलगाव | |
| बंदरगाह दर-सीमा | |
| लूपबैक का पता लगाना | |
| वीएलएएन | पहुँच/ट्रंक/हाइब्रिड |
| वीएलएएन सुरंग (क्यू-इन-क्यू सुरंग) | |
| 1 से 4094 तक के संयोगी वीआईडी; अधिकतम 4K स्थिर वीएलएएन समूह |
|
| आवाज वीएलएएन | |
| मैक वीएलएएन | |
| निगरानी वीएलएन | |
| प्रोटोकॉल VLAN | |
| जीवीआरपी | |
| मैक पता | गतिशील पता |
| स्थिर पता | |
| फ़िल्टरिंग पता | |
| स्पनिंग ट्री प्रोटोकॉल | एसटीपी/आरएसटीपी/एमएसटीपी |
| बीपीडीयू फ़िल्टर | |
| बीपीडीयू गार्ड | |
| एज पोर्ट | |
| एलएलडीपी | एलएलडीपी |
| LLDP MED | |
| मल्टीकास्ट | आईजीएमपी स्नोपिंग |
| IGMP V1/V2/V3 | |
| राउटर पोर्ट | |
| स्थिर आईजीएमपी समूह पता | |
| आईजीएमपी समूह फ़िल्टरिंग | |
| क्वेरी | |
| एमएलडी स्नूपिंग | |
| एमवीआर | |
| QoS | यातायात वर्गीकरण आधारित, सख्त प्राथमिकता और WRR |
| बंदरगाह प्राथमिकता | |
| 802.1पी प्राथमिकता | |
| आईपी टीओएस प्राथमिकता | |
| आईपी डीएससीपी प्राथमिकता | |
| प्रति पोर्ट 8 कतारों तक का समर्थन करता है | |
| प्राथमिकता टिप्पणी | |
| पीओई | |
| पीओई विन्यास | पीओई तापमान |
| पीओई प्रकार/स्तर/शक्ति/वोल्टेज/वर्तमान | |
| पीओई स्विच | |
| पीओई वॉचडॉग | |
| PoE पावर AF/AT अनुकूलन | |
| पीओई अनुसूची | |
| पीओई पोर्ट टाइमर रीबूट करें | |
| सेवाएं | |
| डीएचसीपी | डीएचसीपी सर्वर |
| आईपी पूल | |
| स्थिर बंधन | |
| डीएचसीपी रिले | |
| विकल्प 43 | |
| पहुँच प्रोटोकॉल | HTTP |
| एचटीटीपीएस | |
| टेलनेट | |
| SSHv2 | |
| प्रबंधक एसीएल | |
| सत्र का टाइमआउट | |
| पासवर्ड पुनः प्रयास की संख्या | |
| मौन का समय | |
| सुरक्षा | |
| एएए | त्रिज्या |
| TACACS+ | |
| 802.1X | |
| बंदरगाह/MAC/local/WEB पर आधार | |
| डीएचसीपी स्नूपिंग | वैश्विक/वीएलएएन |
| विकल्प 82 | |
| सर्किट आईडी | |
| आईपी स्रोत रक्षक | |
| गतिशील एआरपी निरीक्षण | |
| डस | |
| एसीएल | एमएसी एसीएल |
| आईपीवी4 एसीएल | |
| आईपीवी6 एसीएल | |
| निदान | |
| Syslog | लॉगिंग संदेश |
| दूरस्थ सर्वर | |
| पिंग | |
| ट्रैसरूट | |
| तांबा परीक्षण | |
| यूडीएलडी | |
| प्रबंधन | |
| पहुँच प्रबंधक | कंसोल |
| HTTP/HTTPS | |
| टेलनेट | |
| एसएसएच | |
| एसएनएमपी | |
| आईपी प्रबंधक | स्थिर पता |
| DHCP क्लाइंट | |
| IPv4 और IPv6 पते का समर्थन करता है | |
| प्रबंधक VLAN | |
| डीएनएस | |
| समय सिंक्रनाइजेशन | एसएनटीपी |
| मैनुअल समय | |
| एसएनएमपी | V1/V2C/V3 |
| समुदाय | |
| V3 उपयोगकर्ता | |
| समूह | |
| जाल मेजबान | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 ब्रिज एमआईबी | |
| RFC 1643 ईथरनेट एमआईबी | |
| RFC 2819 RMON MIB (समूह 1, 2, 3 और 9) | |
| आरएफसी 2863 इंटरफेस एमआईबी | |
| एलएलडीपी | |
| निजी एमआईबी | |
| RMON | सांख्यिकी |
| इतिहास | |
| घटना | |
| अलार्म | |
| प्रयोक्ता | |
| फर्मवेयर | दोहरी छवि; सक्रिय और वैकल्पिक फर्मवेयर छवि के बीच स्वैप करें.फर्मवेयर अद्यतन |
| विन्यास | अपलोड और डाउनलोड |
| यूएसबी इंटरफ़ेस के माध्यम से अपलोड और डाउनलोड करें | |
| सहेजें | |
| पुनः आरंभ करें | |
| कारखाने के डिफ़ॉल्ट | |
| मानकों का अनुपालन | |
| आईईईई 802.3x प्रवाह नियंत्रण और प्रति दबाव | |
| LACP के साथ IEEE 802.3ad पोर्ट ट्रंक | |
| आईईईई 802.1 डी स्पैनिंग ट्री प्रोटोकॉल | |
| IEEE 802.1w रैपिड स्पैनिंग ट्री प्रोटोकॉल | |
| IEEE 802.1s मल्टीपल स्पैनिंग ट्री प्रोटोकॉल | |
| IEEE 802.1p सेवा वर्ग | |
| IEEE 802.1Q वीएलएएन टैगिंग | |
| आईईईई 802.1x पोर्ट प्रमाणीकरण नेटवर्क नियंत्रण | |
| IEEE 802.1ab LLDP | |
| आईईईई 802.3af पावर ओवर ईथरनेट | |
| IEEE 802.3at पावर ओवर ईथरनेट प्लस | |
| आरएफसी 768 यूडीपी | |
| RFC 793 TFTP | |
| RFC 791 आईपी | |
| आरएफसी 792 आईसीएमपी | |
| आरएफसी 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| आरएफसी 2236 आईजीएमपी v2 | |
| RFC 3376 IGMP v3 | |
| आरएफसी 2710 एमएलडी v1 | |
| एफआरसी 3810 एमएलडी v2 | |
| आरएफसी 2328 ओएसपीएफ v2 | |
सहायक उपकरण
| एसएफपी ट्रांससीवर | |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| OSPLXG05D | 10GBASE-SR |
| OSPLXG06D | 10GBASE-SR (1310nm) |
| OSPLXG10D | 10GBASE-LR |
| OSPLXG40D | 10GBASE-ER |
| OSBLXG20D-23 | 10GBASE-BX-U (TX 1270 RX1330) |
| OSBLXG20D-32 | 10GBASE-BX-U (TX 1330 RX1270) |

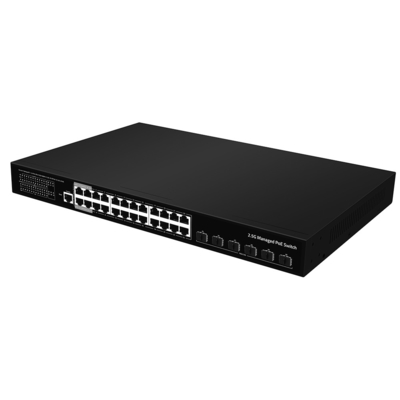

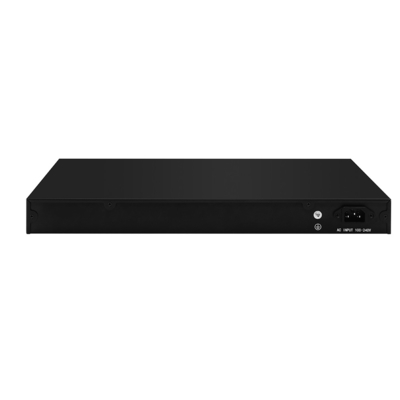

उत्पाद तस्वीरें
