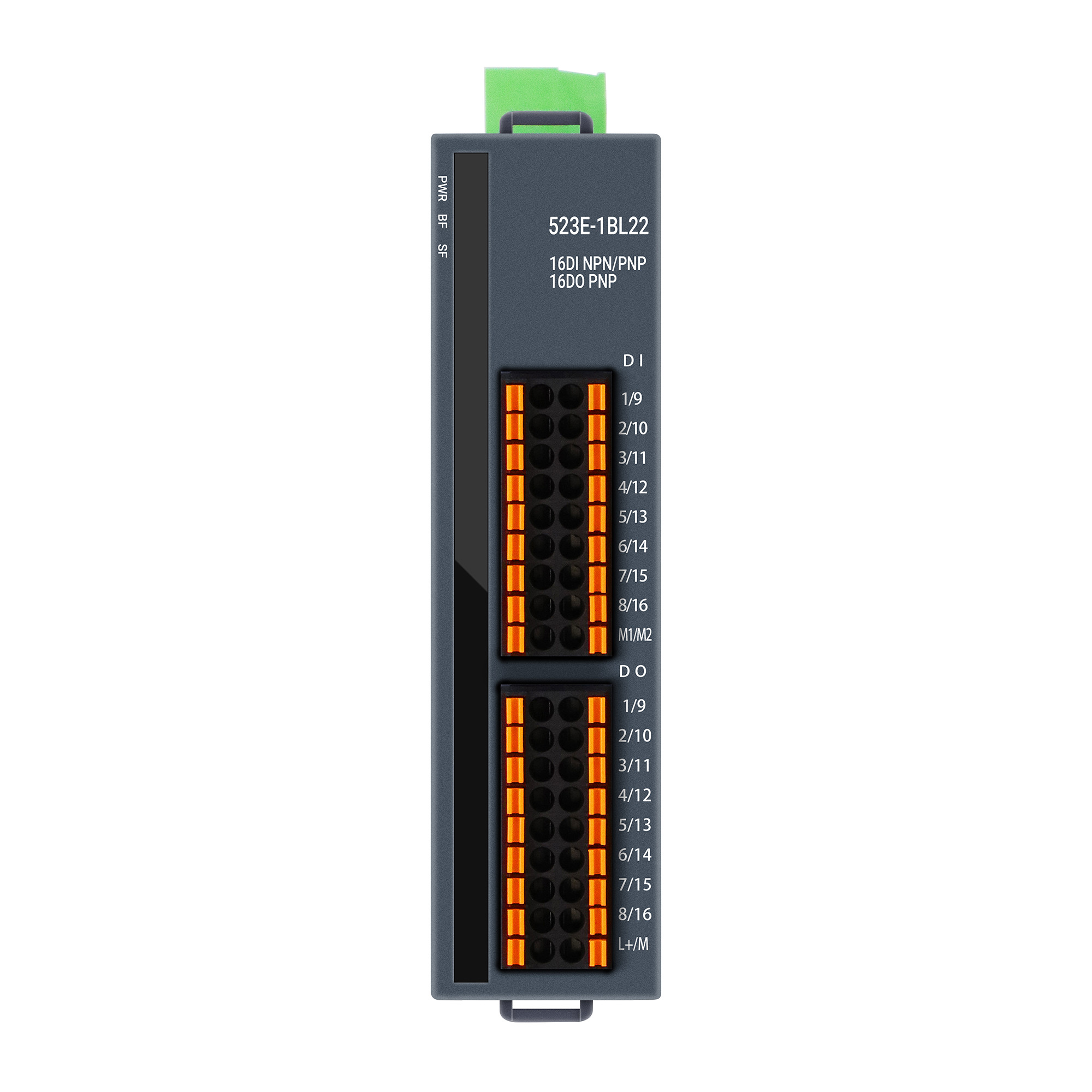

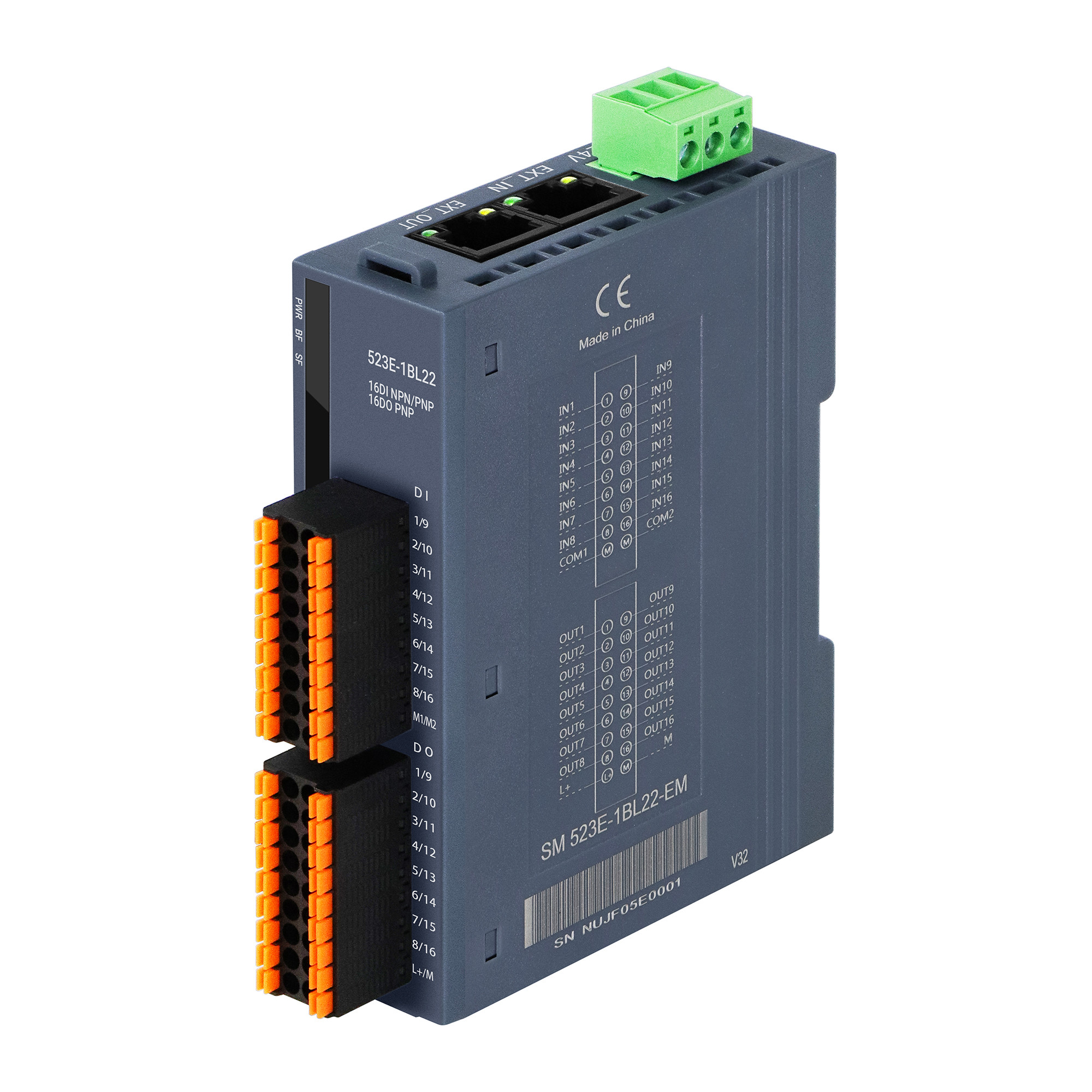

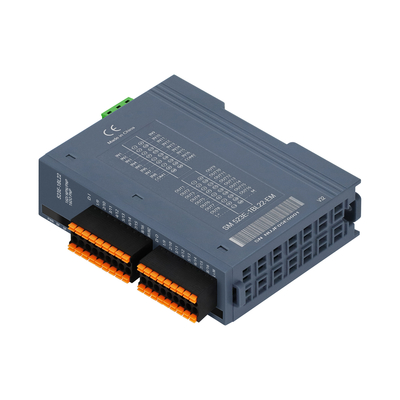

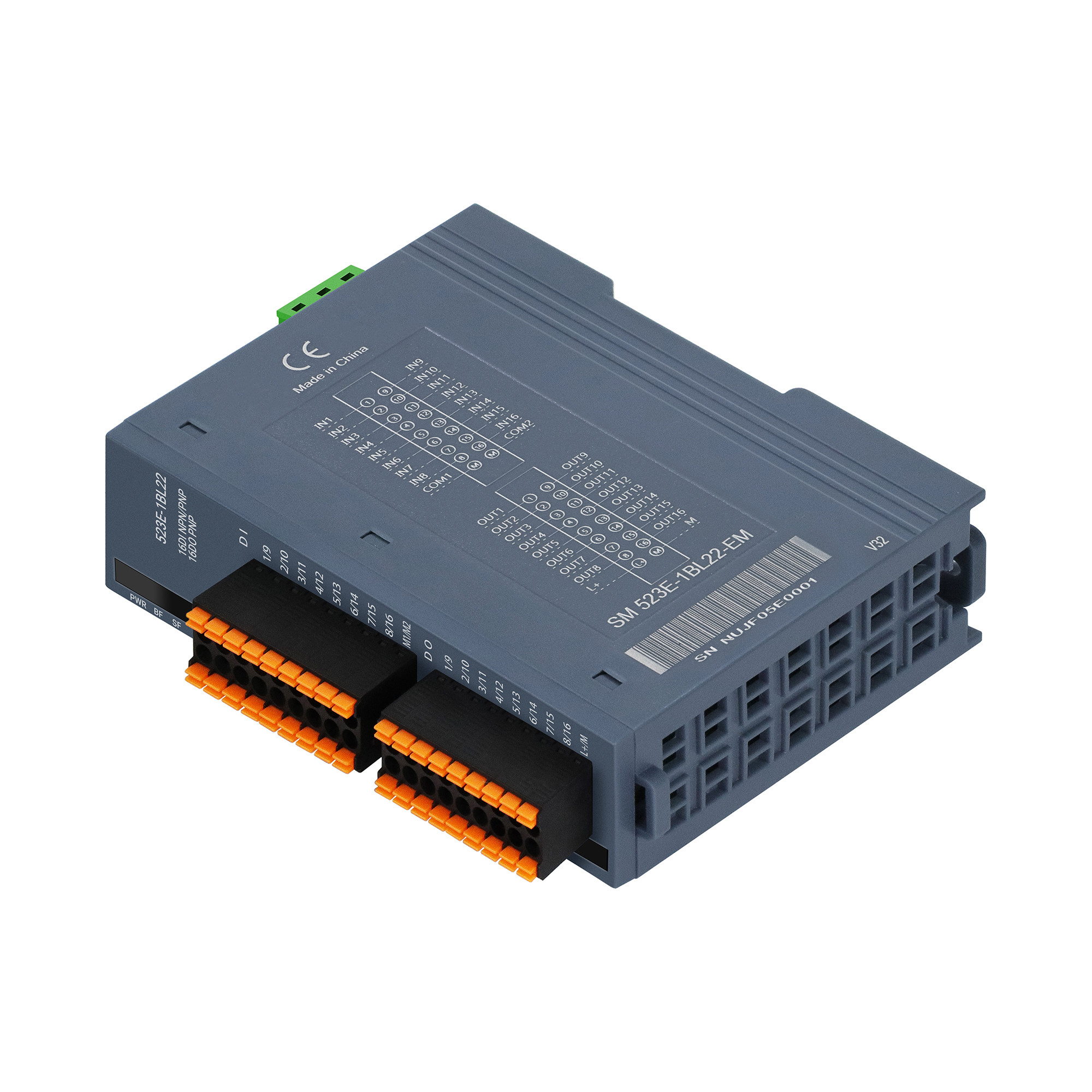

WellAUBUS IO मॉड्यूल पीएलसी मॉड्यूल विस्तार योग्य मॉड्यूल 16DI+16DO ((PNP आउटपुट)
पीएएल आई/ओ प्रणाली की उत्पाद विशेषताएं
विनिर्देशकापीएलसी विस्तार योग्य मॉड्यूल
| उत्पाद नं. | OM523E-1BL22-EM |
| तकनीकी विनिर्देश | |
| ऑपरेटिंग वोल्टेज | 24 वीडीसी (18 वीडीसी~28 वीडीसी) |
| परिचालन वर्तमान खपत | 250 एमए |
| शक्ति संरक्षण | रिवर्स कनेक्शन विरोधी सुरक्षा, बढ़त अवशोषण |

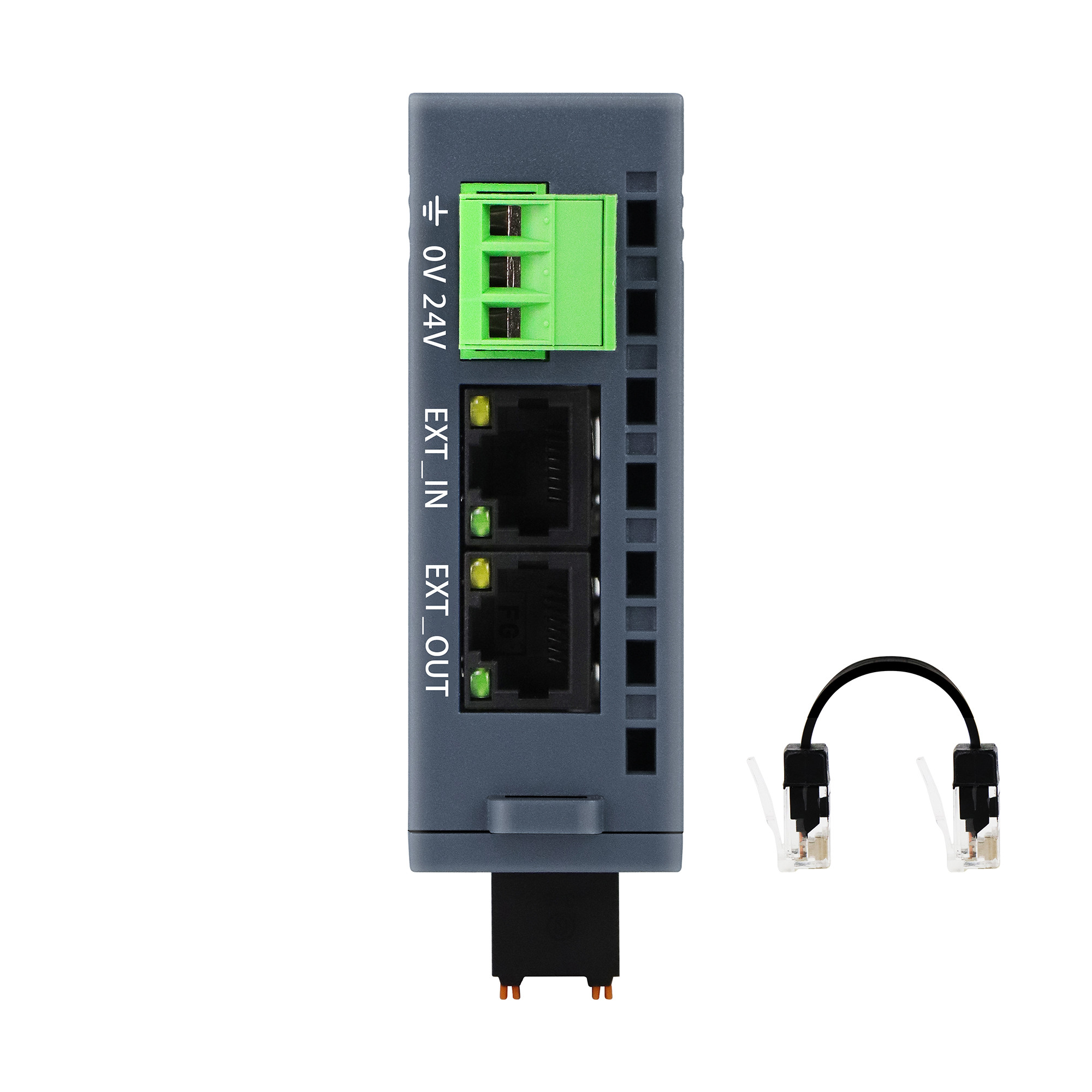

| कनेक्शन पोर्ट | 2*RJ45 ((केंद्रीय स्थापना के लिए मानक 7CM फ्लैट नेटवर्क केबल) |
| पावर टर्मिनल प्रकार | प्लग-इन कनेक्टर, पेंच टर्मिनल |
| सिग्नल टर्मिनल प्रकार | प्लग-इन कनेक्टर, सीधे प्लग-इन पुश-इन कनेक्शन पोर्ट |
| निर्देश प्रदर्शित करें | पावर इंडिकेटर लाइट, NET ग्रीन इंडिकेटर लाइट, SF रेड इंडिकेटर लाइट,IO सिग्नल ग्रीन इंडिकेटर लाइट |
| इनपुट बिंदु | 16 |
| इनपुट विशेषता | स्रोत/सिंक |
| केबल की लंबाई (असुरक्षित) | सबसे लंबा इनपुट बिंदु 300 मीटर है, सबसे लंबा आउटपुट बिंदु 150 मीटर है |
| केबल की लंबाई (पर्दाबंद) | अधिकतम 500 मीटर |
| शांत धारा की अनुमति | 1 एमए |
| इन्सुलेशन परीक्षण वोल्टेज | 500 वीडीसी |
| इनपुट वोल्ट | |
| ●नाम मूल्य | 24 वीडीसी (18 वीडीसी~28 वीडीसी) |
| सिग्नल | अधिकतम 5 वीडीसी, 1 एमए |
| ●1 संकेत | न्यूनतम 15 वीडीसी, 2.5 एमए |
| इनपुट विलंब | |
| ●न्यूनतम 0 से 1 तक | 3~5ms ((विस्तार 4 मॉड्यूल विशिष्ट मान) |
| ●न्यूनतम 1 से 0 | 3~5ms ((विस्तार 4 मॉड्यूल विशिष्ट मान) |
| आउटपुट बिंदु | 16 |
| आउटपुट विशेषताएं | ठोस अवस्था MOSFET, PNP प्रकार |
| इनपुट विलंब | |
| आउटपुट ओवरवोल्टेज संरक्षण | हाँ, इलेक्ट्रॉनिक |
| रिसाव वर्तमान | <1mA |
| अधिकतम एलईडी भार | 5W |
| आउटपुट करंट | 0.5A |
| अतिप्रवाह सुरक्षा सीमा | 1.5A,5ms |
| ●प्रतिरोधक भार, अधिकतम | 300 हर्ट्ज |
| ●इंडक्टिव लोड, मैक्स. | 0.5 हर्ट्ज |
| ● एलईडी लोड, अधिकतम। | 10 हर्ट्ज |
| ●मैकेनिकल लोड, मैक्स. | -- |
| इन्सुलेशन परीक्षण वोल्टेज | 500 वीडीसी |
| कार्य वातावरण | |
| कार्य तापमान | -20~60°C |
| कार्यशील आर्द्रता | 5%~90% (कोई संघनक नहीं) |
| ऊंचाई | 2000 मीटर (80kPa) से कम |
| सुरक्षा स्तर | IP20 |
| अलगाव | |
| चैनल और बस के बीच | हाँ |
| चैनल के बीच | हाँ |
| सिस्टम पावर डायग्नोस्टिक्स और चेतावनी | समर्थन |
| आयाम (L*W*H) | 27mm*94mm*114mm |
पैकिंग
आदेश देने की जानकारी
| विनिर्देश | उत्पाद नं. |

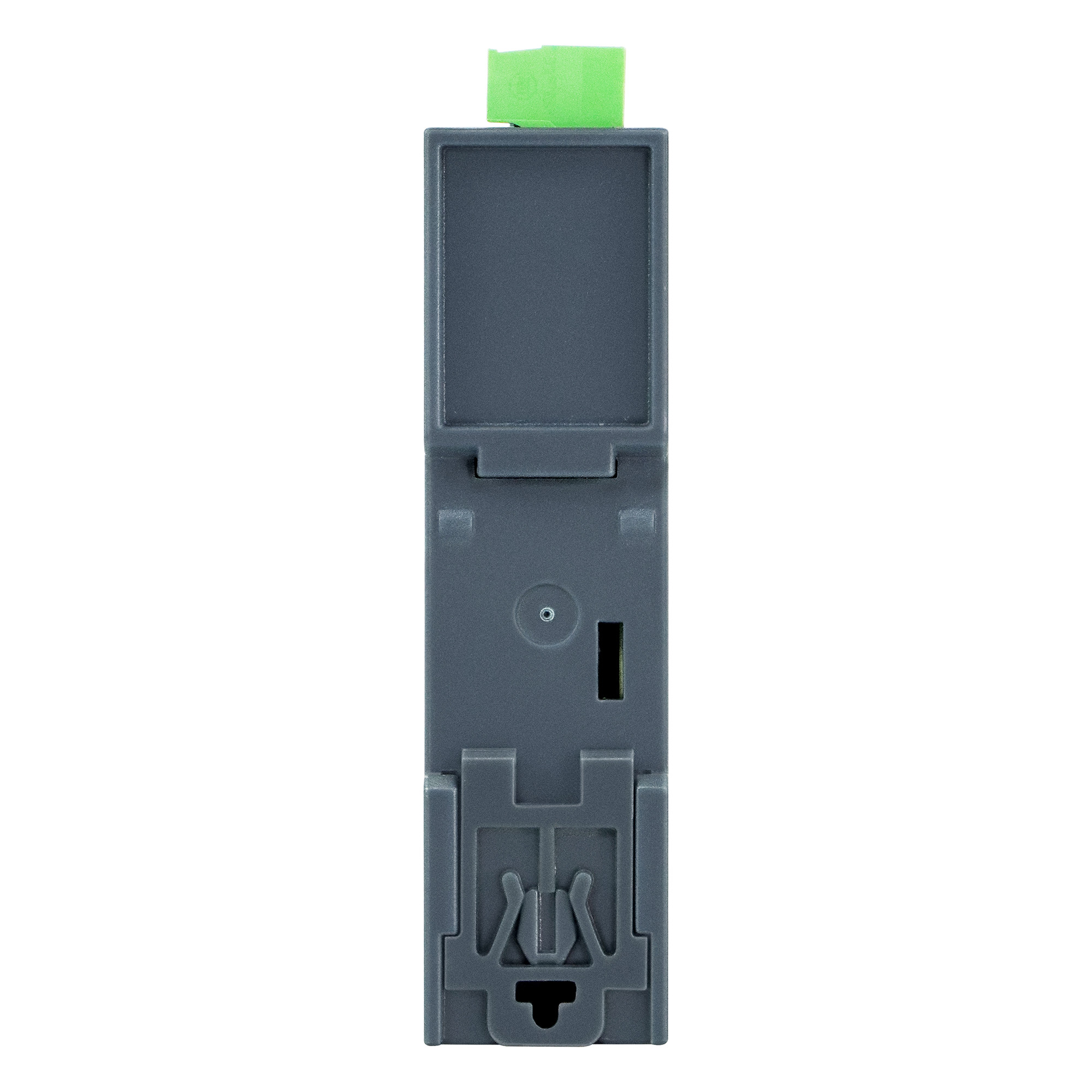

| OM523E वितरित विस्तार मॉड्यूल, 2 RJ45 पोर्ट, WellAUBUS बैकप्लेन बस (8-कोर नेटवर्क केबल के माध्यम से कैस्केड, श्रेणी 5e नेटवर्क केबल मॉड्यूल 20 मीटर की लंबाई तक सीमित हैं,और कुल विस्तार केबल 150 मीटर तक सीमित है), 24 वीडीसी बिजली की आपूर्ति, मुख्य शरीर 16DI (सामान्य कैथोड/सामान्य एनोड इनपुट), 16DO (पीएनपी आउटपुट),IP20सुरक्षा स्तर, समर्थन DN35 रेल स्थापना के साथ आता है |
OM523E-1BL22-EM |
अक्सर पूछे जाने वाले प्रश्न:
1.क्या आप एक निर्माता हैं?
हाँ, हमारे पास हमारी उत्पादन लाइन और आर एंड डी टीम है।
कृपया हमारे कार्यालय और उत्पादन क्षेत्र को देखने के लिए नीचे दिए गए वीआर लिंक के माध्यम से हमसे संपर्क करें।
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2अगर मैं ऑर्डर करता हूं तो लीडटाइम क्या है?
भुगतान प्राप्त करने के बाद, हम उत्पादन शुरू करते हैं।
यदि आप कुछ लोकप्रिय मॉडल ऑर्डर कर रहे हैं, तो हमारे पास आमतौर पर स्टॉक होता है। कुछ परीक्षणों के बाद, हम सामग्री भेज देंगे।
यदि हमारे पास स्टॉक नहीं है, तो उत्पादन का समय आमतौर पर 50pcs/pair से कम के लिए 3~5 कार्य दिवस होता है।
3आप मेरा आदेश कैसे भेजेंगे?
हम माल को हवा ((DHL, UPS या FEDEX) या समुद्र द्वारा भेजेंगे ((बल्क ऑर्डर के लिए)
खरीदे गए आइटमों को ग्राहक के शिपिंग खाते या स्प्रेडर के माध्यम से भेजना ठीक है।
स्थानीय सीमा शुल्क में सीमा शुल्क निकासी के लिए पहुंचने में 3 से 5 कैलेंडर दिन लगते हैं।
4एमओक्यू क्या है?
1 पीसी प्रति जोड़ी।
कई मॉडलों के लिए, हमारे पास स्टॉक है, आपके परीक्षण के लिए नमूने भेजना आसान है।
5क्या मुझे छूट मिल सकती है?
हां और यह आमतौर पर मात्रा और नमूना परीक्षण के बाद आधारित होता है।
