ईथरकैट प्रोटोकॉल पीएएल आई/ओ प्रणाली ईथरकैट वितरित स्केलेबल युग्मक

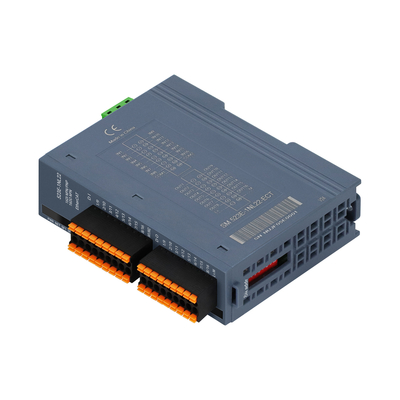

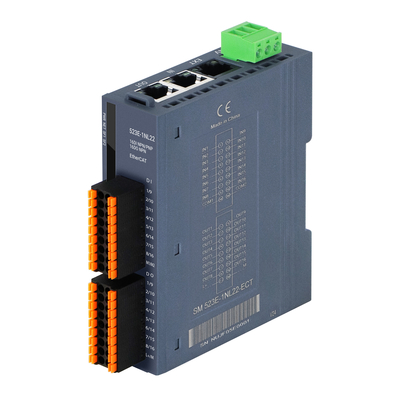

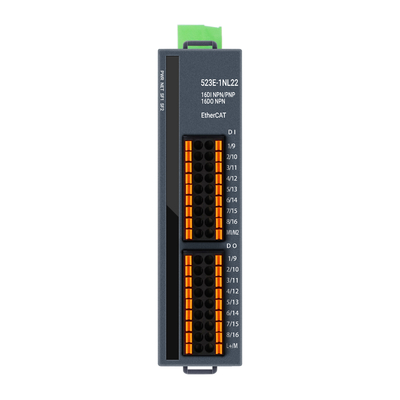

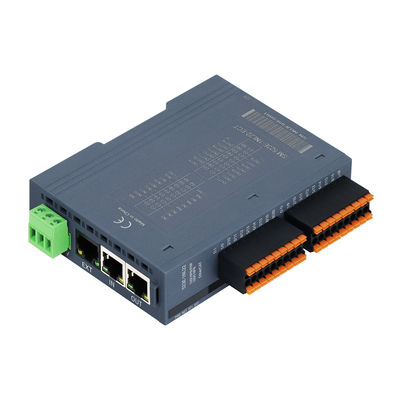

3 RJ45 16DI+16DO I/O मॉड्यूल
पीएएल आई/ओ प्रणाली की उत्पाद विशेषताएं
विनिर्देशकाईथरकैट विस्तार योग्य युग्मक
| मॉडल मॉडल | OM52xE वितरित स्केलेबल कपलर |
| तकनीकी विनिर्देश | |
| ऑपरेटिंग वोल्टेज | 24 वीडीसी (18 वीडीसी~28 वीडीसी) |
| परिचालन वर्तमान खपत | विभिन्न उत्पाद मॉडल भिन्न होते हैं, कृपया विवरण के लिए उत्पाद मैनुअल देखें। |
| शक्ति संरक्षण | रिवर्स कनेक्शन विरोधी सुरक्षा, बढ़त अवशोषण |

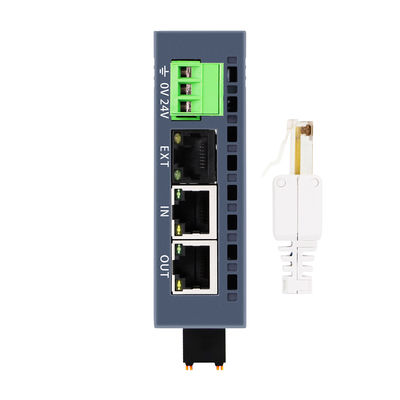

| बस संचार इंटरफेस | 2*आरजे45 |
| विस्तार मॉड्यूल इंटरफ़ेस | 1* आरजे45 |
| पावर टर्मिनल प्रकार | प्लग-इन कनेक्टर, पेंच टर्मिनल |
| सिग्नल टर्मिनल प्रकार | प्लग-इन कनेक्टर, सीधे प्लग-इन पुश-इन कनेक्शन पोर्ट,या MIL हॉर्न सॉकेट |
| निर्देश प्रदर्शित करें | पावर इंडिकेटर लाइट, NET ग्रीन इंडिकेटर लाइट, SF रेड इंडिकेटर लाइट,IO सिग्नल ग्रीन इंडिकेटर लाइट |
| समर्थन प्रोटोकॉल | EtherCAT |
| स्वामी-दास श्रेणी | स्वतंत्र दास यंत्र |
| ऑन्टोलॉजी आईओ पॉइंट | हाँ, विवरण के लिए आदेश डेटा देखें |
| अतिप्रवाह सुरक्षा सीमा | 1.5A,5ms |
| आईओ प्रतिक्रिया समय | कम से कम 500us |
| विस्तार की क्षमता | 16 EM500E-EM मॉड्यूल |
| विस्तारित कनेक्शन दूरी | कुल लंबाई 150 मीटर है, और मॉड्यूल के बीच की लंबाई 20 मीटर तक सीमित है। |
| केबल की लंबाई (पर्दाबंद) | अधिकतम 500 मीटर |
| केबल की लंबाई (अवरोधित) | सबसे लंबा इनपुट बिंदु 300 मीटर है, सबसे लंबा आउटपुट बिंदु 150 मीटर है |
| दास सेटिंग्स | |
| पता सेटिंग्स | डीआईपी स्विच या मास्टर स्टेशन द्वारा कॉन्फ़िगर |
| प्रत्येक खंड के लिए स्टेशनों की अधिकतम संख्या | 255 (समर्थित स्टेशनों की विशिष्ट संख्या मुख्य स्टेशन द्वारा निर्धारित की जाती है) |
| कार्य वातावरण | |
| कार्य तापमान | -20~60°C |
| कार्यशील आर्द्रता | 5%~90% (कोई संघनक नहीं) |
| ऊंचाई ऊंचाई | 2000 मीटर (80kPa) से कम 2000 मीटर (80kPa) से कम |
| सुरक्षा स्तर | IP20 |
| आयाम (L*W*H) | 27 मिमी* 104 मिमी* 114 मिमी |
पैकिंग
आदेश देने की जानकारी
| विनिर्देश | उत्पाद नं. |
| OM523E ऊर्ध्वाधर आंतरिक बस वितरित विस्तार योग्य युग्मक, EtherCAT बस, 3 RJ45 पोर्ट, WellAUBUS बैकप्लेन बस (काला RJ45 पोर्ट नेटवर्क केबल कैस्केड,श्रेणी 5ई के नेटवर्क केबल मॉड्यूल की लंबाई ((20 मीटर तक सीमित), कुल एक्सटेंशन केबल कुल (सीमित 150 मीटर), 16 मॉड्यूल तक विस्तारित किया जा सकता है, 24 वीडीसी बिजली की आपूर्ति, स्टेशन आईडी पते को सेट करने के लिए 8-अंकीय डायल कोड के साथ,शरीर 16DI (सामान्य कैथोड/सामान्य एनोड इनपुट) के साथ आता है, 16DO (एनपीएन आउटपुट), IP20 सुरक्षा स्तर, समर्थन DN35 रेल स्थापना |
OM523E-1NL22-ECT |
| OM523E ऊर्ध्वाधर आंतरिक बस वितरित विस्तार योग्य युग्मक, EtherCAT बस, 2 RJ45 पोर्ट, WellAUBUS बैकप्लेन बस (काला RJ45 पोर्ट नेटवर्क केबल कैस्केड,श्रेणी 5ई के नेटवर्क केबल मॉड्यूल की लंबाई (20 मीटर तक सीमित), कुल एक्सटेंशन केबल कुल (सीमित 150 मीटर), 16 मॉड्यूल तक विस्तारित किया जा सकता है, 24 वीडीसी बिजली की आपूर्ति, स्टेशन आईडी पते को सेट करने के लिए 8-अंकीय डायल कोड के साथ,शरीर 16DI (सामान्य कैथोड/सामान्य एनोड इनपुट) के साथ आता है, 16डीओ (एनपीएन आउटपुट), डीएन35 स्थापना का समर्थन करता है,एमआईएल हॉर्न सॉकेट |
OM523E-1NL22-ECT-MIL |
| OM523E ऊर्ध्वाधर आंतरिक बस वितरित विस्तार योग्य युग्मक, EtherCAT बस, 3 RJ45 पोर्ट, WellAUBUS बैकप्लेन बस (काला RJ45 पोर्ट नेटवर्क केबल कैस्केड,श्रेणी 5ई के नेटवर्क केबल मॉड्यूल की लंबाई (20 मीटर तक सीमित), कुल एक्सटेंशन केबल कुल (सीमित 150 मीटर), 16 मॉड्यूल तक विस्तारित किया जा सकता है, 24 वीडीसी बिजली की आपूर्ति, स्टेशन आईडी पते को सेट करने के लिए 8-अंकीय कोड के साथ,शरीर 16DI (सामान्य कैथोड/सामान्य एनोड इनपुट) के साथ आता है, 16DO (PNP आउटपुट), IP20 सुरक्षा स्तर, समर्थन DN35 रेल स्थापना |
ON523E-1BL22-ECT |
| OM524E ऊर्ध्वाधर आंतरिक बस वितरित विस्तार योग्य युग्मक, EtherCAT बस, 3 RJ45 पोर्ट, WellAUBUS बैकप्लेन बस (काला RJ45 पोर्ट नेटवर्क केबल कैस्केड,श्रेणी 5ई के नेटवर्क केबल मॉड्यूल की लंबाई (20 मीटर तक सीमित), कुल एक्सटेंशन केबल (सीमित 150 मीटर), 16 मॉड्यूल तक विस्तारित किया जा सकता है, 24 वीडीसी बिजली की आपूर्ति, स्टेशन आईडी पते को सेट करने के लिए 8-अंकीय डायल कोड के साथ,शरीर 16DI (सामान्य कैथोड/सामान्य एनोड इनपुट) के साथ आता है, 16डीआईओ (एनपीएन इनपुट/एनपीएन आउटपुट कॉन्फ़िगर करने योग्य,2-चैनल कॉन्फ़िगरेशन), आईपी20 सुरक्षा स्तर, डीएन35 रेल स्थापना का समर्थन करता है |
OM524E-2NL22-ECT |
अक्सर पूछे जाने वाले प्रश्न:
1.क्या आप एक निर्माता हैं?
हाँ, हमारे पास हमारी उत्पादन लाइन और आर एंड डी टीम है।
कृपया हमारे कार्यालय और उत्पादन क्षेत्र को देखने के लिए नीचे दिए गए वीआर लिंक के माध्यम से हमसे संपर्क करें।
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2अगर मैं ऑर्डर करता हूं तो लीडटाइम क्या है?
भुगतान प्राप्त करने के बाद, हम उत्पादन शुरू करते हैं।
यदि आप कुछ लोकप्रिय मॉडल ऑर्डर कर रहे हैं, तो हमारे पास आमतौर पर स्टॉक होता है। कुछ परीक्षणों के बाद, हम सामग्री भेज देंगे।
यदि हमारे पास स्टॉक नहीं है, तो उत्पादन का समय आमतौर पर 50pcs/pair से कम के लिए 3~5 कार्य दिवस होता है।
3आप मेरा आदेश कैसे भेजेंगे?
हम माल को हवा ((DHL, UPS या FEDEX) या समुद्र द्वारा भेजेंगे ((बल्क ऑर्डर के लिए)
खरीदे गए आइटमों को ग्राहक के शिपिंग खाते या स्प्रेडर के माध्यम से भेजना ठीक है।
स्थानीय सीमा शुल्क में सीमा शुल्क निकासी के लिए पहुंचने में 3 से 5 कैलेंडर दिन लगते हैं।
4एमओक्यू क्या है?
1 पीसी प्रति जोड़ी।
कई मॉडलों के लिए, हमारे पास स्टॉक है, आपके परीक्षण के लिए नमूने भेजना आसान है।
5क्या मुझे छूट मिल सकती है?
हां और यह आमतौर पर मात्रा और नमूना परीक्षण के बाद आधारित होता है।
