गीगाबिट प्रबंधित स्विच 12 पोर्ट ईथरनेट स्विच
4SFP+8RJ45 DIN-Rail दोहरी शक्ति इनपुट
औद्योगिक प्रबंधित स्विच की प्रमुख विशेषताएं
औद्योगिक फुल गीगाबिट स्विच का विनिर्देश
| उत्पाद का नाम | 10/100/1000Mbps प्रबंधित औद्योगिक फाइबर स्विच (4F+8TP) |
| मॉडल नं. | IM-FS480GW |
| पोर्ट |
4 x 1000Mpbs SFP पोर्ट SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) |
| मानक | आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND आईडी | 4096 |
| जंबो फ्रेम | 9.6KB |
| मैक पता तालिका का आकार | 8K |
| स्विचिंग विशेषताएं |
संचरण मोडः भंडारण और आगे सिस्टम बैंडविड्थ:58Gbps (गैर ट्रैफिक जाम) DRAM का आकारः 128M फ्लैश का आकारः 16M |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) एसएफपी पोर्ट, ट्रांसमिशन दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी |
| एल ई डी | बिजली, नेटवर्क, फाइबर |
| विद्युत आपूर्ति |
इनपुट वोल्टेजःDC 12-52V; नो लोड पावर:5W; रिवर्स कनेक्शनः समर्थन |

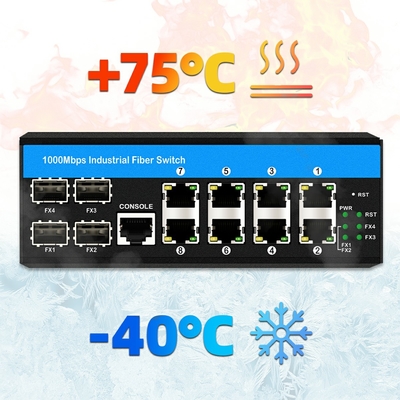

| पर्यावरण | कार्य तापमानः-40°75°C; भंडारण तापमानः-40°85°C; कार्य आर्द्रता:10%90%, गैर-संक्षेपण; भंडारण आर्द्रता:10%95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएमआईःएफसीसी भाग 15 उपभाग बी वर्ग ए,एन 55022 वर्ग ए ईएमएसःएन 61000-4-2 (ईएसडी) स्तर 3,एन 61000-4-3 (आरएस) स्तर 3,एन 61000-4-4 (ईएफटी) स्तर 3,एन 61000-4-5 (उपज) स्तर 3,एन 61000-4-6 (सीएस) स्तर 3,एन 61000-4-8; यातायात नियंत्रणःएनईएमए-टीएस 2; कंपनःआईईसी 60068-2-6; मुक्त गिरावटःआईईसी 60068-2-32; सदमेःआईईसी 60068-2-27; रेल यातायातः EN 50121-4 |
| सुरक्षा | सीई चिह्न,व्यावसायिक; सीई/एलवीडी एन 60950 |
| मैकेनिकल सूचना |

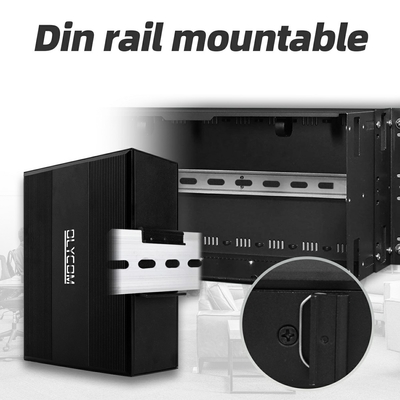

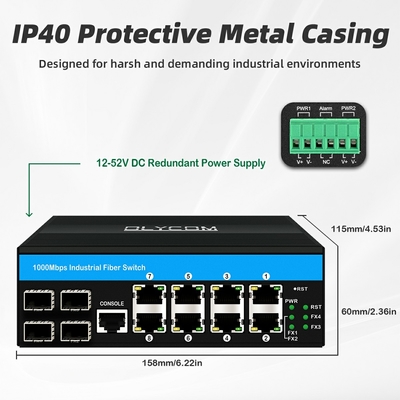

शेलःगोरा धातु शेल; सुरक्षा वर्गःIP40; आयाम:158 x 114.8 x 60 मिमी; माउंटिंग विधिःडिन-रेल माउंटिंग |
| वारंटी | तीन वर्ष |
आवेदन
अक्सर पूछे जाने वाले प्रश्न
1. शक्ति इनपुट क्या है?
उत्तरः गैर-पीओई प्रबंधित स्विच के लिए, यह डीसी12वी~52वी प्राप्त करता है, पीओई प्रबंधित स्विच के लिए, यह डीसी48वी~52वी प्राप्त करता है।
सभी मॉडल अतिरेक इनपुट का समर्थन करते हैं।
2पीओई का बजट क्या है?
उत्तर: मानक पोई आउटपुट 30W प्रति पोर्ट है।
उदाहरण के लिए IM-FP288GW को लें, इसमें 8 PoE पोर्ट हैं, इसलिए बजट 30W/पोर्ट*8 पोर्ट=240W है।
यदि आवश्यक हो तो हम 60W आउटपुट का भी समर्थन कर सकते हैं, कृपया हमारे साथ पुष्टि करें।
3मैं उपकरण कैसे स्थापित कर सकता हूँ?
एः इस श्रृंखला में प्रत्येक मॉडल DIN35/वॉल माउंटिंग का समर्थन करता है।
इसके लिए आवश्यक सामानों की आवश्यकता होती है जैसे कि स्क्रू, माउंटिंग किट आदि, उनमें से कुछ पैकिंग बॉक्स में शामिल हैं, कुछ नहीं हैं।
4क्या आपका स्विच 155 एमबी/सेकंड के ट्रांसवेवर का समर्थन करता है?
उत्तर: हाँ, ऑप्टिकल गति 100M/1000M/2500M है। कृपया केवल प्रबंधन इंटरफ़ेस में 100M गति को कॉन्फ़िगर करें, मेगाबिट मॉड्यूल काम कर रहे हैं।
5क्या आप मुझे बता सकते हैं कि संकेतक कैसे काम करते हैं?
उत्तर: यह हमारी Vitesse आधारित प्रबंधित स्विच श्रृंखला है और सभी मॉडल नीचे दी गई समान सूचक परिभाषा साझा करते हैं।
पीडब्लूआर: पावर
एफएक्सः फाइबर पोर्ट ((1/2/3/4)
नारंगीः लिंक/एसीटी
हराः 1000M नेटवर्क स्पीड ((जब यह 100Mb/s है तो बंद)
